簡介 針對目前國內光伏行業的快速發展和在檢測電壓、電流、功率的方面存在的不足。我公司根據國內光伏行業的技術要求研制出了BRSDCM-UI 直流多功能數顯表 BRSDCM-UI系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統 BRSDCM-UI型直流多功能數顯表根據我國對電力設備運行和計算機智能化監控要求而設計，能夠直接測量顯示系統電流、電壓、功率，同時具有一路開關量輸出，可對直流電流過流，欠流告警，并帶有RS485通訊。適合蓄電池，太陽能電池板等直流信號設備電量測量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。
功能  測量一回路直流電流、電壓、功率； 電流過流，欠流告警（對應一路開關量輸出);  液晶顯示； RS485接口（MODBUS RTU協議）；
技術參數
a) 電性能參數： 電流測量范圍： 0～4V（霍爾電流傳感器） 電壓測量范圍： DC 0~1000V（可選） 輔助電源：AC 220V或AC85~265V/DC85~330V； 整機功耗：≤2W b) 環境與可靠性參數 工作環境： 工作溫度：-15℃~55℃  儲存溫度：-25℃~75℃  相對濕度：20~95%RH無凝露 電磁兼容： 1.2/50-8/20us浪涌：電源：4kV I/O：2kV  快速瞬變脈沖串:電源：4kV,2.5kHz I/O：2kV, 5kHz  靜電放電：接觸放電：6kV 氣隙放電：8kV c) 通訊 接口: RS-485  地址:1~247  波特率：1200/2400/4800/9600/19200  校驗位：可設置 數據位：8bits  停止位：1bits  通訊協議：Modbus RTU d) 測量精度 電流：0.5%，電壓：0.5%，功率：1.0%

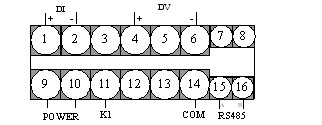

端子接線圖

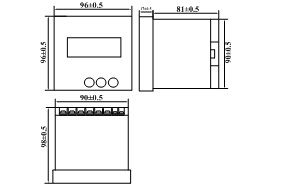

外型尺寸圖
|
|
|
