引言：
在工業控制中，常常要從某些重要數據的歷史中發現問題和分析問題，保存歷史數據就顯得十分重要。紫金橋?qū)崟r(shí)數據庫支持歷史數據的快速保存和檢索，它按照一定的條件把數據保存到歷史庫中，用戶需要時可隨時從歷史數據庫中訪問歷史數據。本篇文章主要介紹在歷史數據檢索中經常會用到的歷史查詢組件的應用。希望對讀者有所幫助。
功能需求：
通過指定起始時間、時間范圍和采樣時間間隔進行歷史數據的檢索，并可將查詢結果顯示在報表中，然后可以導出到.txt或.csv文件中。
例：假定開始時間2012-05-24，8:00:00，時間范圍為4小時，數據間隔120秒。點擊“查詢”按鈕，則報表當中顯示從5月24日8:00:00開始，4個小時，數據間隔為120秒的數據顯示在報表中。
整體思路：
1. 利用歷史查詢組件按照指定的起始時間、時間范圍和個數將歷史數據檢索到組件內，檢索數據主要用到Start函數；
2. 然后利用報表和此組件支持的函數，將數據從歷史查詢組件中轉移到報表中靈活的加以顯示；
3. 最后利用報表的SaveAsEx函數將數據導出到.csv或.txt文件中。

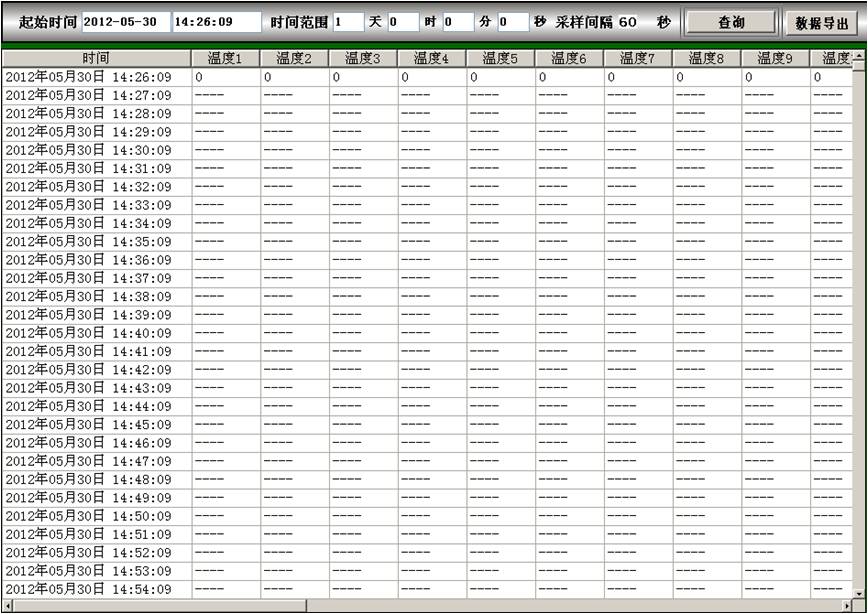

歷史檢索的整體界面
具體步驟：

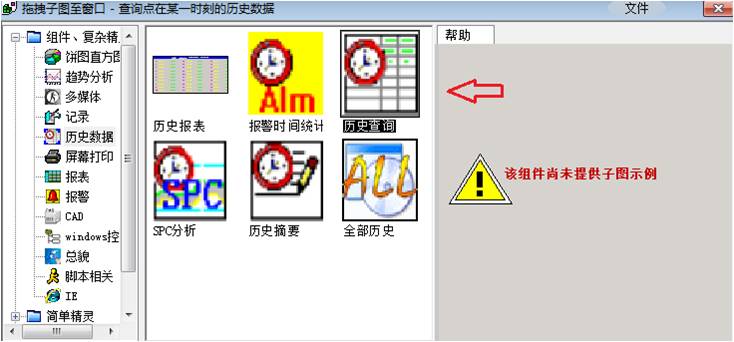

新建歷史數據查詢組件，
雙擊進入屬性設置界面
1） 選擇數據源，在下拉框中選擇要訪問的數據源。
2） 小數位數：輸入要顯示的小數位數。
3） 數據類型：可以是時間間隔內（由Start函數指定）的瞬時值或平均值。
4） 增加：在位號輸入框：輸入位號，或通過位號選擇按鈕選取位號。
單擊“增加”按鈕，將位號加入到左面位號列表。
5） 刪除：?jiǎn)螕簟皠h除”按鈕，將位號從左面位號列表中刪除。
6） 修改：在左面位號列表中選擇好要修改的位號，在位號輸入框中輸入修改內容，單擊“修改”按鈕。
7） 運行時可見：選中該復選框，運行時將顯示歷史數據（這樣可以調試），一般情況下，不用選擇該復選框。
新建控制條，包括【起始時間】、【時間范圍】、【采樣間隔】、【查詢】和【數據導出】
在【查詢】按鈕的單擊腳本中
int nCount = #RangeTm.Time/IntervalTm;
#History.Start(#StartTm.Time,IntervalTm,nCount);
調用start函數進行歷史數據的檢索。
在【數據導出】按鈕中進行數據的導出操作
#sj.SaveAsEx("",1);

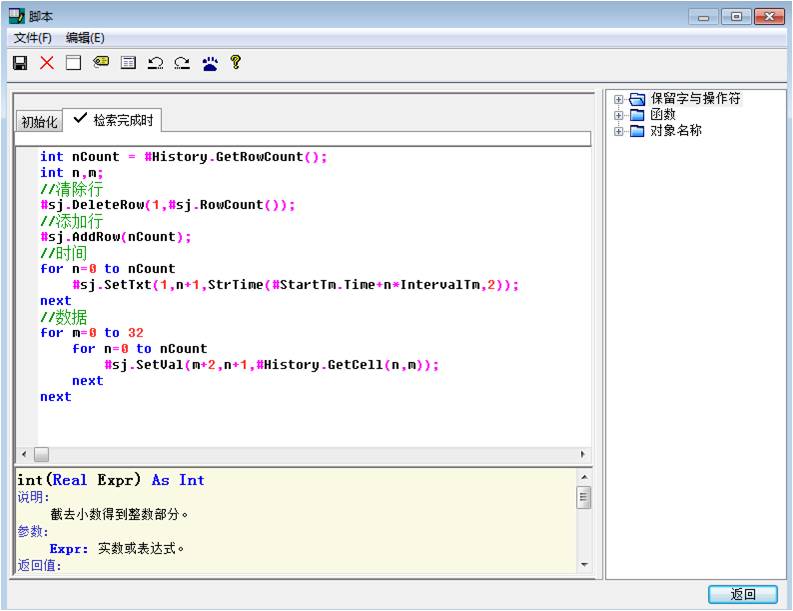

將歷史查詢組件中的數據顯示在報表中的腳本位于歷史查詢組件的腳本【檢索完成時】中
小結：
本文主要介紹如何利用歷史查詢組件進行歷史數據的查詢和檢索，并實現了歷史數據的導出功能，雖然簡單，但在比較常用。希望對讀者有所幫助。
|
