一、由于超 聲波流量計采用非接觸測量的方法，因此可以在特殊條件下（如高溫高壓、防爆、強腐蝕等）進行測量。即使在一般條件下，接觸式流量計（如差壓式、流量計等）會對流體的流動產生一定的阻力，而且在黏性比較大的流體中使用時，準確度會顯著降低。而超聲波流量計不會產生附加阻力，也很少受流體黏性的影響�？梢姵暡髁坑�(jì)屬于非接觸式測量，對流體場無干擾，無阻力件，不產生壓力損失。 二、安裝方便。只要將管外壁打磨光，抹上硅油，使其接觸良好即可。

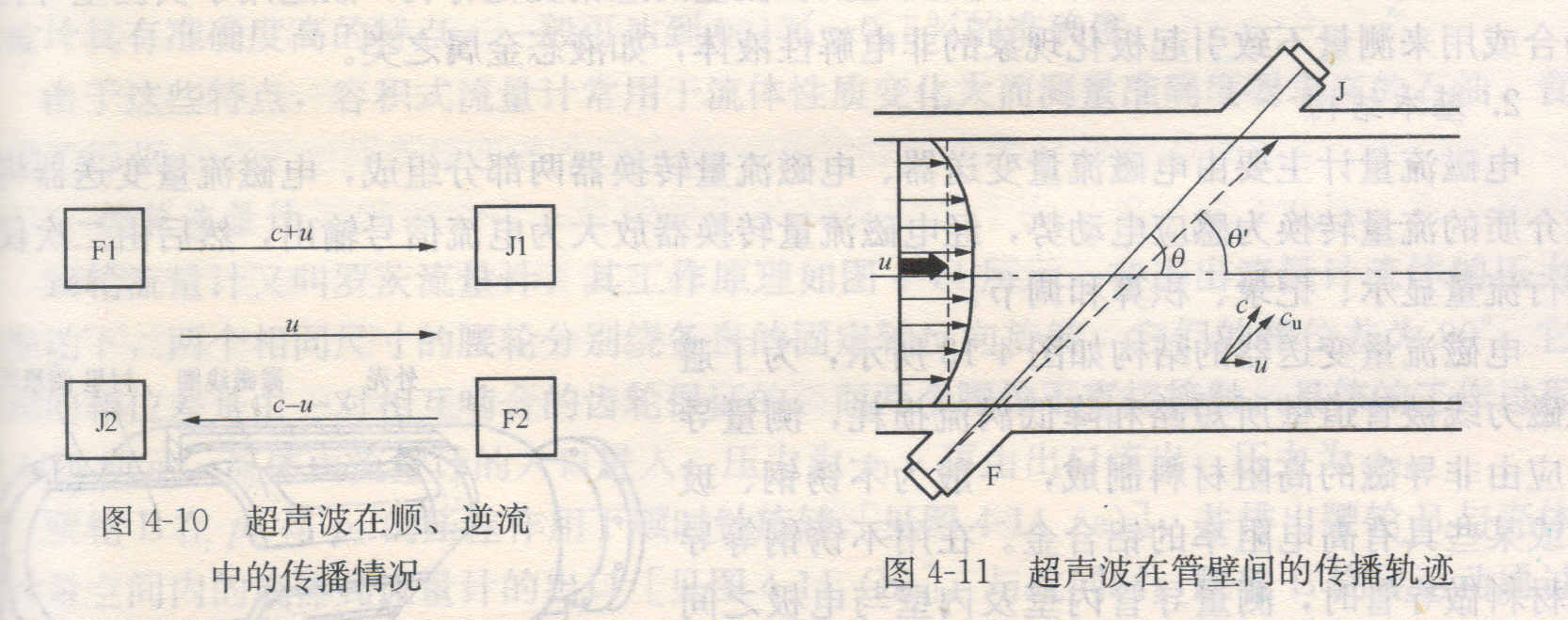

三、 超聲波流量計受介質物理性質的限制比較少，適應性較強。例如電磁流量計和激光流量計對不導電和不透明的流體就難以應用，而超聲波流量計則不受影響，可測量各種介質。適應于腐蝕性、黏性、渾濁度大的流體，而且測量準確度高。 四、輸出信號為線性的。 超聲波流量計的測量原理是：超聲波在流動介質中傳播時，其傳播速度與在靜止介質中的傳播速度不同，其變化量與介質流速有關。測得這一變化量就能求得介質的流速，進而求出流量。例如超聲波在順流和逆流中的傳播情況，如圖4-10所示。圖中F為發射換能器，J為接收換能器，u為介質流速，c為介質靜止時聲速。順流中超聲波的傳播速度為c+u，逆流中超聲波的傳播速度為c-u，順流和逆流之間速度差與介質流速u有關。測得這一差值即可求得流速u，進而通過計算得到流量值qv=Au。測量速度差的方法很多，常用的有時間差法、相位差法和頻率差法。 圖4-11所示為超聲波在管壁間的傳播軌跡。介質靜止時超聲軌跡為實線，它與軸線之間的夾角為θ。當介質平均流速為u時，傳播的軌跡為虛線所示，它與軸線間夾角為θ/。速度Cu為兩個分速度（u和c）的向量和，為了 使問題簡化，認為θ=θ/（因?yàn)樵谝话闱闆rc》u），這時可得Cu=C+ucosθ。
 近年來超聲波流量測量技術已獲得了迅速的發展，它已經成為流量測量技術中的一個重要分支。除了液體流量的測量，在氣體和氣粉體（雙相流體）流速測量方面，超聲波方法也有其可取之處，在氣體介質方面可測出瞬時和脈動流速，它還能同時測出溫度。在火電廠中采用氣動方式輸送煤粉燃料，需要測得煤粉的質量流量，采用一般方法難以獲得滿意的結果，而超聲波法可以單獨測量粉狀物質的點速度（如超聲多普勒法），也可以測量煤粉氣流的流速（如相差法等），然后根據粉狀材料顆粒大小計算顆粒物質的流速；或者配合以氣粉體密度測量，獲得氣粉體質量流量。
超聲波流量計雖然具有許多的特點，但也存在一些缺點：當液體中有氣泡或有噪聲時，會影響聲波傳播；超聲波流量計實際測定的是流體速度，它將受速度分布不均勻的影響，雖可以校正，但不十分準確，故要求超聲波流量計前后分別有10D和5D的直管道長度；另外從以上的分析可知 超聲波流量計結構較復雜，成本較高。
|
