1. 概述
模擬信號隔離器可以對電流、電壓等電量參數或溫度、電阻等非電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表（如PLC）、各種A/D轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品
2. 工作原理
首先將變送器或儀表的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號，同時對隔離后信號的供電電源進行隔離處理。保證變換后的信號、電源、地之間絕對獨立
3. 產品特點說明
直流電流 / 電壓信號的隔離、轉換及放大
工業現場信號隔離及長線傳輸
模擬信號地線干擾抑制及數據隔離、采集
4-20mA(0-20mA)/0-5V等信號的隔離及變換
儀器儀表與傳感器信號收發
非電量信號變送
信號遠程無失真?zhèn)鬏?/DIV>
電力監控、醫療設備隔離安全柵
傳感器4-20mA等模擬信號一進二出、
二進二出隔離信號的功能實現
無需外接電位器等其它元件，免零點和增益調節
電源、信號：輸入/輸出 3000VDC 三隔離
輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電
0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等電壓信號
0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA
等電流信號之間的相互隔離、放大及轉換

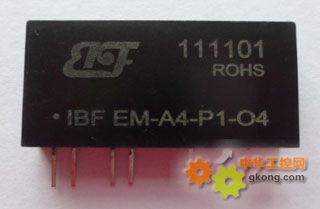

5.隔離放大器-產品列舉：
例1： 信號輸入：0-5V；信號輸出：0-5V；輔助電源：24V
型號：IBFEM U1-P1-O4
例2： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V
型號：IBFEM U2-P1-O2
例3：信號輸入：4-20mA 信號輸出：0-10V；輔助電源：5V
型號：IBFEM A4-P3-O5
例3：信號輸入：4-20mA 信號輸出：1-5V；輔助電源：12V
型號：IBFEM A4-P2-O6
6.產品功能
一：保護下級的控制回路。
二：消弱環境噪聲對測試電路的影響。

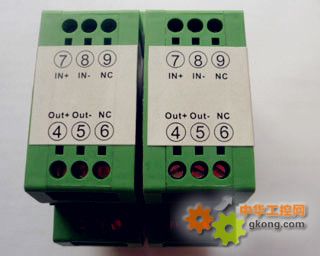

三：抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾；同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥PLC/DCS輸入輸出及通訊接口的忠實防護。 標準系列導軌結構，易于安裝，可有效的隔離：輸入、輸出和電源及大地之間的電位。能夠克服變頻器噪聲及各種高低頻脈動干擾
7. 信號隔離器的主要類型
1）隔離器： 工業生產中為增加儀表負載能力并保證連接同一信號的儀表之間互不干擾，提高電氣安全性能。需要將輸入的電壓、電流或頻率、電阻等信號進行采集、放大、運算、和進行抗干擾處理后，再輸出隔離的電流和電壓信號，安全的送給二次儀表或plc\dcs使用。
2）配電器： 工業現場一般需要采用兩線制傳輸方式，既要為變送器等一次儀表提供24V配電電源，同時又要對輸入的電流信號進行采集、放大、運算、和進行抗干擾處理后，再輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。
3）安全柵： 一些特殊的工業現場（如燃氣公司和化工廠）不但需要兩線制傳輸，既提供配電電源又有信號隔離功能，同時還需要具有安全火花防爆的性能，可靠地遏制電源功率、防止電源、信號及地之間的點火，限流、降壓雙重限制信號及電源回路，把進入危險場所的能量限制在安全定額范圍內。
8. 采用信號隔離器的優點
在各個過程環路中使用信號隔離器辦法可以用DCS或PLC等隔離卡件或者現場帶的隔離的變送器（部分設備可以做到），也可以用信號隔離器來實現。比較起來，用信號隔離器有以下優點： ·絕大部分情況，采用信號隔離器+非隔離卡件比采用隔離卡件便宜 ·信號隔離器比隔離卡件在隔離能力、抗電磁干擾等方面性能更加優越 ·信號隔離器應用靈活，而且它還有信號轉換和信號分配及接接接接口轉換等功能，使用起來更加方便 ·信號隔離器通常有單通道、雙通道、通道間相互完全獨立、構成系統的配置、日常維護更加方便。
適用于工業現場的直流電壓、電流檢測、并轉換為標準直流信號傳送給PLC、顯示儀表等設備，主要解決工業控制系統的信號轉換、傳輸過程中的干擾問題，保證系統穩定可靠運行，實現對電氣設備的直流電壓、電流的監測、控制、保護等
