一、項目背景
某市有多座中小型水庫，水庫管理部門計劃建設一套“水庫水位實時監測系統”，以遠程監測各水庫的水位、降雨量和現場圖像，為保障水庫的適度蓄水和安全度汛提供準確、及時的現場信息。
水庫現場不具備供電條件，現場監測設備需采用太陽能供電。
二、解決方案
1、系統組成

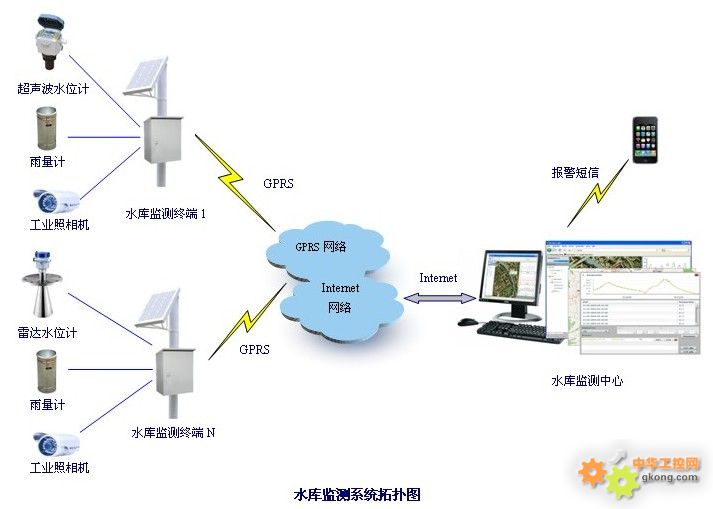

水庫水位實時監測系統主要由現場檢測設備、遠程監測設備、通信平臺和監測中心四部分組成。
現場檢測設備：由水位計（超聲波水位計、雷達水位計、投入式水位計等可選）、翻斗式雨量計和工業照相機組成，負責計量水庫水位、降雨量數據，并對水庫現場進行拍照。
遠程監測設備：即水庫監測終端（詳細了解請點擊），負責采集現場檢測設備檢測到的數據和圖片信息，并通過GPRS網絡將現場信息傳送給監測中心。
通信平臺：包括GPRS網絡和Internet網絡（監測中心需辦理固定IP）。各水庫的水位、降雨量數據和現場圖片經GPRS網絡傳輸?shù)絀nternet公網，并通過固定IP地址傳送給監測中心服務器。
監測中心：包括交換機、服務器、UPS電源等硬件設備和操作系統、數據庫、水庫監測系統等軟件組成。
2、系統功能及特點
水庫水位實時監測系統充分整合軟、硬件設備資源，可對所監測水庫實現全天候遠程自動監測，可完整記錄各水庫數據的動態變化過程。該軟件采用B/S結構設計，用戶可通過局域網或廣域網進行遠程訪問。
系統主要功能如下：

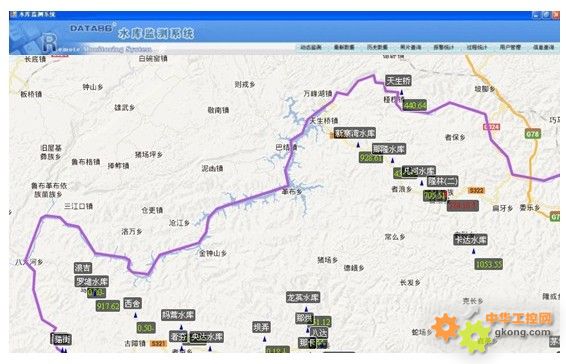

◆ 主界面以水庫分布圖為背景，直觀顯示各水庫分布位置、當前水位和降雨量數據以及設備運行狀態。

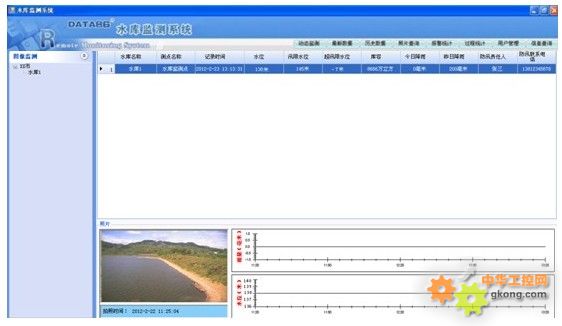

◆ 集中顯示各水庫測點的最新水位、當前降雨量、累計降雨量、電池電壓和現場照片等，實時展現水位、降雨量動態曲線。
◆ 可定時更新監測數據和現場照片；可手動問詢各測點的水位、降雨量數據，可遠程拍攝水庫現場照片。
◆ 當水庫水位高于汛限水位或低于死水位時，系統通過彈出提示框、發出報警音、向相關責任人發送報警短息等多種形式提示報警信息，并自動拍攝現場照片傳送給監測中心。
◆ 兼容自報式、查詢應答式等多種數據上報方式；采用自報式時支持定時上報和越限自動加報。

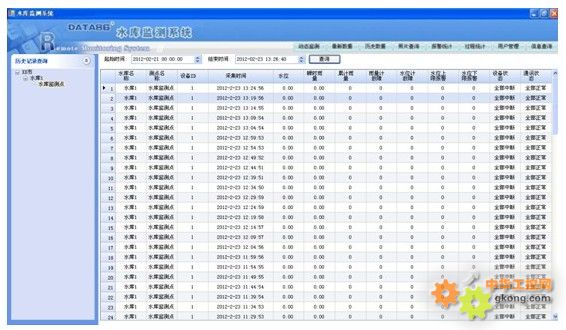

◆ 具備水位、降雨量和報警記錄的歷史查詢功能，支持Excel導出和直接打印。
◆ 可任意設定起始時間，查詢時段內的報警照片。

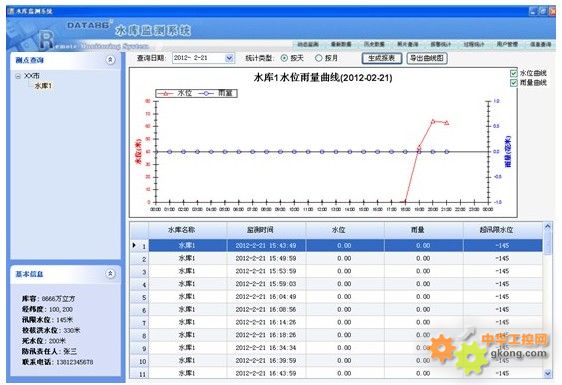

◆ 可按照時、日、月、旬、年等時間段生成水位、降雨量統計報表；可自動生成水位、降雨量過程曲線。
◆ 水庫監測終端支持在線設置參數、在線升級和自動校時功能。
◆ 水庫監測終端可存儲不少于1年的歷史數據，掉電不丟失；支持人工置數和歷史記錄本地下載功能。

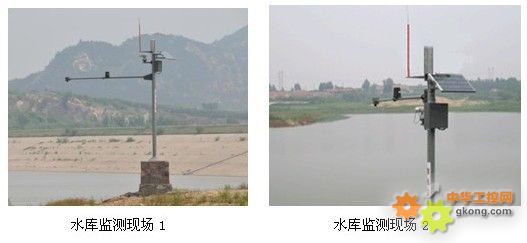

3、水庫監測現場圖片展示

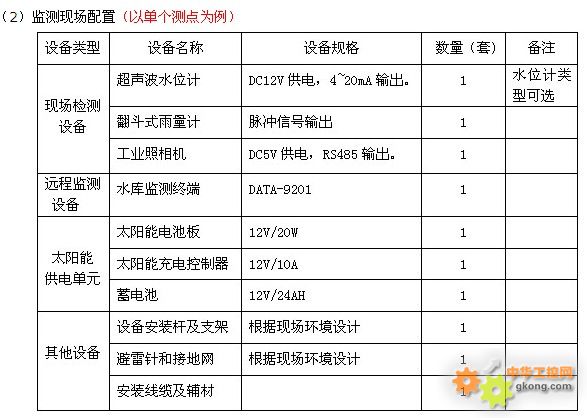

4、系統配置

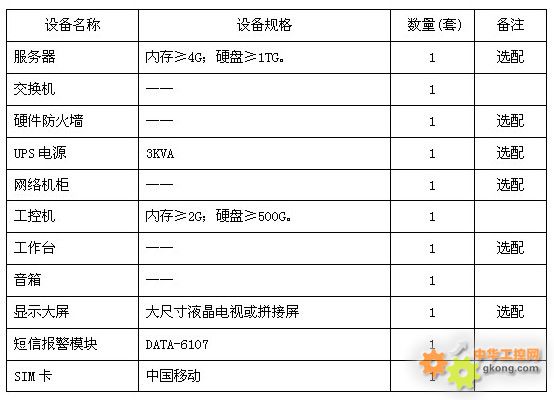

（1）監測中心配置
硬件設備：
三、總結
水庫水位實時監測系統充分結合用戶需求和水庫現場情況，采用了獨特的低功耗監測設備，不僅節省了設備成本，而且降低了施工難度。
水庫水位實時監測系統在充分滿足用戶需求的基礎上，還設計了趨勢分析、短信報警、多中心監測等功能，真正做到了水庫水雨情的實時監測，實現了水庫信息化管理。
該系統在保障人民生命、財產安全方面，也發揮了重大作用。
|
