隔離變送器的定義
隔離變送器的作用
隔離變送器的分類
隔離變送器的選型
隔離變送器的應用
隔離變送器的定義：
隔離變送器是將交流電流，交流電壓，電阻信號、位移信號、風力信號、壓力信號、溫度信號、直流電壓,直流電流信號按線性比例轉換成相互隔離的不同直流電壓或電流信號的小型儀器儀表設備，但專業技術人員也稱之為隔離器，電量隔離器、信號隔離分配器（指單通道輸入多通道輸出時）、隔離轉換器、信號隔離器、信號隔離變送器等，總之稱謂是五花八門，不同公司生產的隔離變送器產品給取名不一樣,總體上稱隔離變送器的企業是比較常見的產品名稱稱謂。
更多隔離變送器技術資料下載請?jiān)L問：http://www.jsd-iae.com

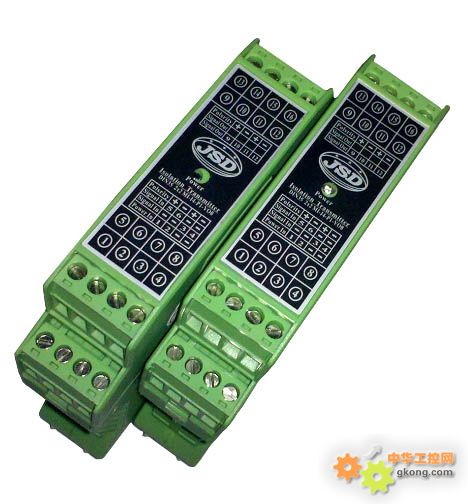

隔離變送器圖片：
隔離變送器的作用：
具有隔離、放大、轉換、遠傳、保護作用
為什么要隔離？工業現場的環境條件是很惡劣和復雜的，各種干擾（天體放電干擾、雷電干擾、發電機頻率干擾、變頻器頻率干擾、電暈電火花放電干擾、其他電氣設備頻率干擾、感應干擾、地線回路干擾等）通過不同的耦合方式（電容耦合、電磁耦合、共阻抗耦合、漏電流耦合）進入測量系統，使測量結果偏離精準，嚴重時會讓測量系統不能工作，因此要對工業信號進行干擾抑制，也就是采取隔離措施，隔離變送器就派上用場了。
什么是隔離？隔離就是破壞干擾途徑，切斷干擾耦合通道，從而達到抑制干擾的一種技術措施。常用的隔離方法有：電磁隔離、調制隔離、光耦隔離、光纖隔離，電容隔離。
轉換、放大、遠傳，保護作用：
1、將一種形式的信號轉換成另一種形式的信號。
2、將各種物理量轉換成標準的工業控制信號：比如Pt100的熱電阻溫度信號轉換成0-5V的模擬量信號，0-5A交流電流信號轉換成0-10V或是4-20mA的模擬量信號、0-500VAC信號轉換成4-20mA的模擬量信號等
3、標準模擬量信號轉換：如4-20mA轉換成0-10V,0-5V轉換成0-20mA
4、將微弱的信號放大成易處理的標準模擬量信號，將容易受干擾的直流電壓信號轉換成直流電流信號，并將信號進行無失真遠距離傳送，像4-20mA信號可以傳至1000米或更遠。
5、保護作用：
信號遠距離傳輸時,當有雷擊浪涌或高電壓脈沖,會造成采樣系統設備 (DCS、PLC、PC，控制設備) 損壞，加設隔離變送器可以保護上端重要控制設備、控制器件、儀器儀表及下端接收設備的安全，如PLC、DCS、工控機、數據采集卡、儀器儀表等，采用隔離器就有隔離耐壓的作用，這就起到了有效的保護了采樣設備。（有一部分隔離變送器產品以“自身?yè)p壞”的方式保護其儀器設備或其他器件的安全，不安全的信號先把隔離器燒壞，隔離器燒壞后信號通路被切斷，儀器設備或其他器件得以保護。）
隔離變送器分類：
1、隔離變送器：
工業生產中為保證儀器儀表，PLC、DCS系統之間的信號互不干擾，提高電氣安全性能。保證設備安全正常的運行，需要將輸入的電壓、電流或頻率、電阻、壓力、風力、功率等信號進行采集、放大、變換、分配、無失真遠傳和進行抗EMC電磁干擾處理，再輸出一組或多組隔離的國際標準電流和電壓信號，安全的送給二次儀表、PLC、DCS、AD采集、工業自控使用。
2、隔離配電器：
隔離配電器分兩種，信號采集時都采用兩線制傳輸方式，兩者之間的區別就是要單獨提供工作電源，既要為傳感器，變送器等一次儀表提供24V配電電源，同時又要對輸入的電流信號進行采集、放大、轉換、分配、無失真遠距離傳輸及進行抗干擾處理，再輸出一組或者多組隔離的電流或電壓信號，供后面的二次儀表、PLC、DCS、PC、發電機、電機等設備使用。
3、安全柵：
用于特殊的工業現場（如燃?xì)夤尽⒒S、石油開采）不但需要兩線制傳輸，既提供配電電源又有信號隔離、采集、分配、變換及遠傳作用，同時還需要具有安全火花防爆的功能，可靠地遏制工作電源功率、防止工作電源、信號及地之間的點火，限流、降壓雙重限制信號及電源回路，把進入危險場所的能量限制在安全定額范圍內。
隔離變送器選型要點
現在市場上生產銷售的隔離變送器品種繁多，為方便廣大用戶選型，現將選型要點總結如下：
1、輸入信號特點
選型時明白自己的隔離放大器/變送器信號有什么樣的特點，隔離器的輸入信號一般都是電量信號，但電量信號也有不同，比如:直流信號、交流信號，但交流有電流也有電壓之分，有頻率的還有功率的，有熱電偶也有熱電阻，有mV級的也有大信號，有位移的，有模擬量的也有RS-485、RS-232數字信號的。
2、信號輸出特點
一般輸出信號是接PLC、DCS、控制室，PC或儀器儀表設備等，那么隔離變送器的輸出信號一定要和這些設備的輸入信號相匹配。最常見的輸出信號有4-20mA，0-20mA，0-10V，0-5V，1-5V等模擬量信號,但也有RS-485、RS-232數字信號。同時還要清楚輸入與輸出信號的路數（指多少路輸入與輸出）
3、工作電源
隔離變送器一般都需要電源（雖然有無源式的隔離器，工作電源只是從隔離變送器內部取了輸入信號來驅動隔離器工作），常用的工作電源有直流電源和交流電源,交流的工作電源常用的有:220VAC，直流工作電源常用的有:24VDC、15VDC、12VDC、5VDC,不常用的電源有48VDC、72VDC、110VAC等。
4、產品電氣特性
a、隔離電壓(2500VDC/60s以上)
b、精度等級(0.1%、0.2%)
c、非線性失真(小于0.1%)
d、工業級溫度范圍(-45~+85)
e、穩定可靠性能(大于50萬小時)
f、帶負載能力（大于等于350R）
g、溫度飄移系數（光耦的在100PPM以內，磁電的在35PPM以內）
以上特性絕定產品品質及可靠穩定性，最為重要。
5、安裝方式（封裝方式）
隔離變送器一般采用DIN35mm導軌安裝，接線時有采用接線端子式及穿孔式的，這種安裝方式的隔離器安裝在機柜或控制室中。由于現在國內IC集成度越來越高，隔離變送器便出現了類似IC封裝一樣的隔離器產品，產品分為：SIP、DIP封裝，這就是PCB板焊接封裝的產品(如深圳捷晟達科技的JSD MI-V(I)x-Px-V(I)Ox系列及其他系列 )采集的芯片封裝方式(SIP12腳)，現在國內的 SIP、DIP封裝的隔離器產品內部采用了SMD貼片工藝設計，該隔離器的出現，給國內電子設計者們提供了優良的隔離產品，為設計者們節約PCB板空間，使工業自動化產品的集成度更高了，提升了產品的竟?fàn)幠芰Α?BR>
6、尺寸要求
隔離變送器設計日趨小型化，小型化的目的就是減少占用空間。當然應該允許用戶密集安裝，密集安裝則存在散熱問題，那么必須降低內部功耗。所以選用時要注意產品的內部功耗，以免功耗過大。深圳捷晟達科技的隔離變送器產品都是薄身結構、小體積、高精度、高線性度、工業級溫度范圍，低功耗設計。
隔離變送器發展趨勢：
現在市場上出現了許多以微處理器為核心的隔離器，用戶現場具有可編程功能，有無線信號收發功能，通過軟件能和計算機通訊，使用靈活性很高，對顧客來講可以減少庫存數量,降低使用成本，以微處理器為核心的隔離器必將成為這個工業自動化領域的主流。如捷晟達科技的JSD 81 AD08系列的模擬信號轉數字信號(RS-485/RS-232)采集器產品就是以微處理器為核心的隔離器產品。
編輯本段隔離變送器應用:
1、石油開采、水處理相關行業
2、自動化控制工程
3、電器成套、開關柜、配電盤廠家
4、鋼廠、化工廠、冶金廠、煤礦開采
5、對溫度、壓力、液位、流量等物理量的測量、采集、變換、放大及遠傳
6、太陽能光伏發電系統、風光互補系統、蓄電池、通信電源、電機車及電動車PID系統專用
7、原子能研發機構、航天控制系統（專用JSD OI-V1-P4-VO4及JSD OI-I4-P1-IO1直流信號變送器）
8、直流電流/電壓信號的隔離、轉換及放大
9、工業現場信號隔離及遠程長線無失真?zhèn)鬏?BR>10、 模擬量信號地線干擾抑制及模擬量隔離、采集、變換及遠傳
11、 4~20mA/0~20mA/0~5V/0~10V等傳感器信號的隔離、變換及遠傳
12、儀器儀表與傳感器信號收發
13、電量隔離測控的工業現場
14、電力監控、醫療設備隔離安全柵
15、克服各種設備之間的干擾并對模擬量信號采集、隔離、變換及遠傳
|
