度申的BasedCam軟件平臺能全面支持多相機應用，包括CFM系列、UM系列、千兆網系列相機。能支持單PC上8臺相機同時使用。那么用戶如何使用才能達到最理想的效果呢？
首先說速度，1臺電腦掛多個相機很容易速度上不去，這是因為電腦外部雖然有很多USB接口，但其內部通常都只有2個USB控制器，也就是說只能支持2臺相機在全速下工作，電腦后端面板上通常都是4個USB接口，分成2組，如果同時使用2臺相機，用戶應按圖1的接法，這樣能保證每個相機用一個獨立的控制器。圖2的接法是錯誤的，會導致2相機掛在同一個控制器上，這樣每個相機只能分到一半的帶寬（480M/2=240M），比如CFM501產品，按圖一的接法每臺相機能在2592x1944下能達到全速9FPS,但用圖二的接法只能到4.5FPS。

圖一 圖二

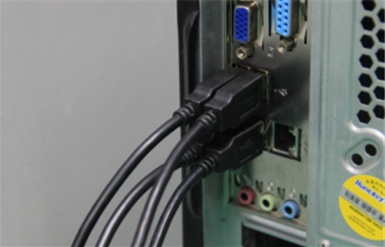

如果是4臺相機，且速度要求不高，可以按下面圖3的接法，即將4個相機全部插在后端的4個USB口上，這樣4臺相機勻分2個控制器的帶寬，每臺相機的幀率是全速的一半。如果需要更高的速度可使用2張我司提供的擴展卡，每個卡上掛一臺相機，其余2臺按圖1來連接，可以達到4臺相機全速工作的效果。
圖三
現在很多電腦都有USB3.0的接口，將2.0相機插在USB3.0接口上可達到很好的速度效果，文末附錄為我司提供的電腦參考配置，在此電腦上將2臺USB2.0相機插在主板后端自帶的USB3.0接口上，另外2臺按圖1的接法，可在不用擴展卡的前提下達到4臺相機全速工作的效果。
還有一種方式是使用交換機接多臺相機，包括千兆網和USB相機都可以這么做，這樣方便且可延長傳輸距離，但因為交換機與電腦之間只有一根總線，帶寬是有限的，所以使用交換機接多臺相機不能使每臺相機達到全速，一臺交換機所接的相機越多，每臺相機的速度越低。
對于穩定性來說，相機直接連接電腦通常比用交換機更可靠，因為各家交換機的性能不一，用戶如選擇用交換機需要實際測試。
另外需要注意電腦前端的USB接口不要使用，因為電腦前端的接口是通過內部的線纜連接到主板上，大多數電腦用的線纜都是非屏蔽的，對信號的傳輸效果很不好，所以強烈建議相機不要插在電腦前端USB接口上。
附錄：多相機應用推薦電腦和線材配置
推薦電腦配置
1. CPU：英特爾 Core i3-2120 (雙核, 四線程，3.30GHz)
2. 主板： 華碩(ASUS)P8B75-M主板(Intel B75/LGA 1155) （注意主板型號不是P8B75-MLE ，沒有“LE”后綴）
3. 內存：2條金士頓2G DDR3內存（頻率533M或以上）
4. 硬盤：500G 16M 希捷硬盤
推薦USB2.0線材規格： 96（或128）全銅編織、2428號芯線。
|
