背景
可燃氣體報警系統不僅僅可以在故障或者危險發生的第一時間報警,而且可以準確記錄報警相關歷史記錄,以及報警發生前后的相關參數,便于后期分析。
為了提高系統的可靠性和健壯性,通常將報警的判斷和提示,通過下位機硬件實現,而數據采集和記錄通過上位機采集實現。
現場概述和要求：
根據調研信息，現場有多臺可燃氣體報警設備，采集可燃氣體濃度等信息，有如下要求：
1.計算機可以實時顯示可燃氣體的濃度信息，并且不受報警信息的影響；
2.通過PLC直接或者間接采集到可燃氣體探測器以及其他報警觸發裝置發出的報警信號時，發出可燃氣體聲光報警，指明報警位置，等待手工復位；
3.計算機采集到PLC提供的報警信息時，準確記錄相關位置、時間、等級等信息。
4.可以通過計算機設置PLC報警延時，具體延時時間可以修改；
5.可以顯示報警總次數、當前報警信息、優先顯示最新報警；
6.系統可以長期保存報警記錄，具有斷電保持功能；
7.系統可以改變報警的設置值，并記錄相關設置值修改的歷史記錄；
8.對操作員具有安全權限管理設置；
系統基本功能：
系統基本功能如下：
1.實時監控現場傳感器處于何種狀態，管理人員實時掌握每個傳感器的當前情況；
2.系統提供直觀的界面，可以做到和現場傳感器一一對應，同時系統可以提供實時表格顯示。
3.實時記錄報警發生的時刻和解決時刻，并可以通過報表查詢；
4.優化設計人機界面，當故障報警時，不會影響實時信息的顯示；
5.提供安全管理權限，只有擁有權限的人員才可查詢指定的數據；
6.歷史數據長期保存，并可自動導出歷史文件；
7.保存的歷史數據可以按照時間節點，通過報表查詢，歷史報表可以打印、打印預覽，導入導出；
8.本系統為小型演示系統，現場需要采集的數據點不超過64個；
9.本系統為單機系統，其他計算機系統無需聯網查看實時數據和歷史數據；
10.系統提供實時曲線和歷史曲線；
11.系統要方便后期擴展功能；
12.系統無需班組設置、保養管理、故障明細統計等功能。
系統架構
考慮到選用不同的系統架構，可以實現不同的附加功能要求。根據現場情況，初步確定如下幾種可選的系統架構單機簡易模式、單機統計模式和聯網監控模式。本方案采用單機簡易模式。
同時紫金橋軟件具備開放式架構，可以根據用戶的需求，快速修改和擴充功能，減少后期維護量，將系統不可控風險降到最低。

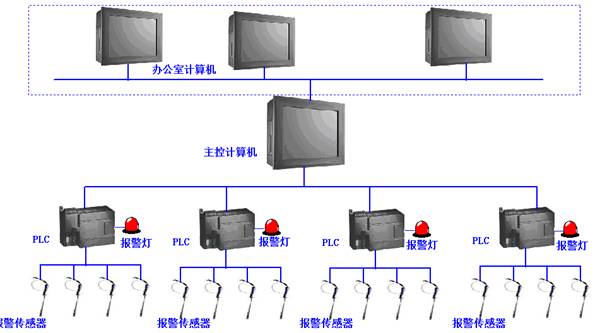

系統整體架構圖如下所示：
這種模式下，系統具備基礎的報警信息采集和記錄功能。計算機實時顯示每個傳感器的當前狀態，以及每臺報警狀態更改的事件信息。系統無需對歷史數據進行統計分析，具備簡單的數據記錄和查詢功能。
該模式成本最低，其他計算機無法訪問本機數據。
本系統架構清晰，易擴展，滿足用戶需求。
|
