紫金橋監控組態軟件在大慶油田有限責任公司天然氣分公司（以下稱天然氣公司）的使用非常廣泛，上到天然氣公司實時數據上傳系統的服務器，下到各個站隊現場主控室的實時數據采集，均采用了紫金橋監控組態軟件。
天然氣公司實時數據系統，使用紫金橋?qū)崟r(shí)數據庫作為服務器，采集下面的所有站隊的現場數據，并進行整理然后轉儲到關系數據庫提供給其他程序使用，同時也作為web發布服務器，使得天然氣公司局域網內的所有計算機能夠通過網頁的形式瀏覽實時數據和設備運行狀態，為管理者隨時隨地查看各站現場的實時數據指揮生產提供了極大的方便。
天然氣公司六大隊南壓淺冷站，主控室修建了一面LED屏幕墻，顯示淺冷站主要工藝流程，同時顯示10個關鍵參數，包括6個溫度和4個液位。這10個數據需要從主控室現場的上位機中采集，并下置到LED大屏幕上。

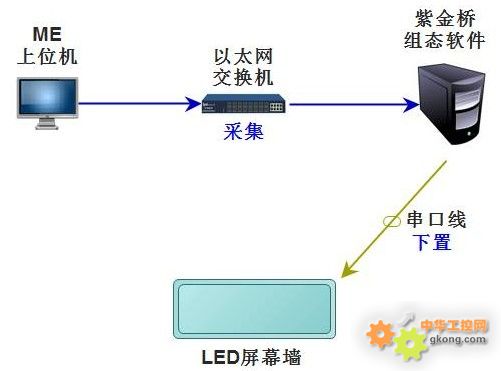

紫金橋監控組態軟件非常適合完成這一工作，數據采集下置過程大致如下圖的示意圖所示：
但是由于該LED大屏幕使用的不是標準的ModBus協議，為此，紫金橋的開發人員專門針對該LED開發了驅動程序。
將驅動程序拷貝到軟件安裝目錄后，進入組態環境，建立設備驅動。然后進入點組態界面，建立模擬點并組態外部連接，連接到新建的設備名稱，用于LED大屏幕數據的下置，點連接項中只需要填入數據下置的十進制地址即可。這里需要說明一下，該驅動只支持寫操作（即數據的下置），不支持讀操作（即數據的采集）。

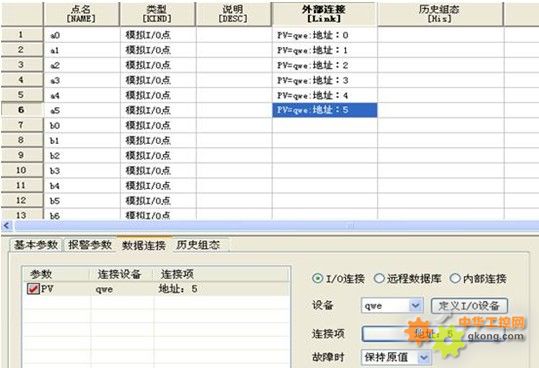

下圖是使用該驅動進行點連接時的截圖：
需要下置的點連接組態完成后，再建立相同個數的模擬點，用來采集上位機的實時數據。然后使用數據庫周期腳本，將從上位機采集到的實時數據周期性賦值給對應的數據下置點，這樣就實現了實時數據的下置，達到了功能上的要求。
通過紫金橋軟件將上位機的實時數據隨時下置后，LED大屏幕的工藝流程圖除了動畫效果，又有了實時的關鍵參數顯示，生動形象，現場操作員也能更快速的知曉關鍵參數是否正常，以便及時調整工藝。
紫金橋監控組態軟件，通過驅動程序能夠簡單的實現從硬件設備采集數據或者向硬件設備進行數據下置，簡單快速而且穩定。
|
