網絡冗余
網絡的不間斷性是當前工業應用的迫切需求，JetNet5010G支持標準的RSTP，Rapid Super Ring, Dual Homing II和傳統的Super Ring Client模式。Rapid Super Ring是科洛理思第二代冗余環網技術。這是科洛理思全球?qū)＠�，在最多支�?50臺交換機，連接成千兆光纖環網的環境下，RSR實現了小于5ms的全球最快的網絡自愈時間。
高端的Dual Homing II雙歸屬冗余技術，使JetNet 5010G連接到支持標準的RSTP的核心網管交換機變得更加容易。 使用Dual HomingII技術，你還可以運行RSTP來連接52多個Rapid Super Ring，又稱為自動環網耦合。為了向下兼容JetNet4000/4500傳統的Super Ring技術，JetNet 5010G也支持Super Ring Client模式。Super Ring端口可以傳輸環網控制封包，保障環網運行。除了科洛理思環網冗余技術，JetNet 5010G還支持802.1D-2004版Rapid Spanning Tree Protocol (RSTP)快速生成樹協議。新版RSTP標準包括802.1D-1998 STP和802.1W RSTP。 | |
Rapid Super Ring (RSR)
工業冗余網絡最普遍的結構就是ring或loop。典型的結構是將網管型交換機串聯起來，然后首尾相接。這種連接方式，您可以使用科洛理思Super Ring和Rapid Super Ring的技術。Super Ring是科洛理思第一代冗余環網技術，支持JetNet 4000及4500系列網管型交換機。Rapid Super Ring是科洛理思第二代冗余環網技術，這是科洛理思全球?qū)＠�。Rapid Super Ring簡化了Ring Master 的選擇，并縮短了網絡自愈時間。 |
| |
|
Dual Homing II
Dual Homing II是科洛理思第二代環網冗余技術其中的一項重要功能，專門針對當你想要建立一個多重RSR冗余環，或要與其它廠商的設備共建冗余結構的需求。Dual Homing II在同一臺設備上同時啟動RSTP(Rapid Spanning Tree Protocol)和RSR。因此，您可以更加彈性靈活的使用標準的RSTP方式搭建您的網絡結構。

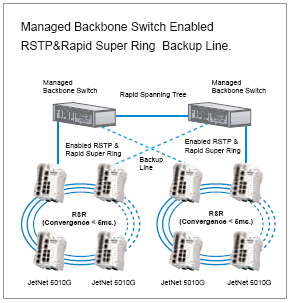

如右圖所示，你可以同時在JetNet 5010G的同一個端口啟動RSTP和RSR。則JetNet 5010G 環網可以用Rapid Super Ring做備援，當連接到其它廠商設備時則使用RSTP做備援。 Managed Backbone Switch Enabled RSTP& Rapid Super Ring Backup Line。在JetNet 4000/4500系列中發布的Dual Homing I，你必須設置另外的兩個端口作為Dual Homing端口上連其它交換機。在Dual HomingII中，你無需再設置特定端口來連接其它協議的網絡。僅需啟動RSTP協議，Dual HomingII會自動連線并使用標準的的RSTP做備援。 |
 | |
|
RSR與Link Aggregation相結合
為了提高網絡冗余性和網絡帶寬，RSR整合了鏈路聚合技術。通過這項新的RSR功能，RSR可以實現每個環支持多條連接，例如，每個環1組連接，每個環2組連接，每個環3組連接，甚至每個環更多連接因此，當JetNet 5010G將3個千兆端口(無論是光口或電口)聚合起來，則可支持最高3Gbps主干帶寬的冗余環網，當將8個端口聚合在一起則最多可以承受8條斷線。
| |
|
Multiple-Ring
為了提高連接多個獨立冗余環的收斂性，RSR支持一臺JetNet交換機的多環冗余。通過這項RSR新功能，JetNet 5010G可以在一臺交換機上最多支持5個環。 |
| |
| |
