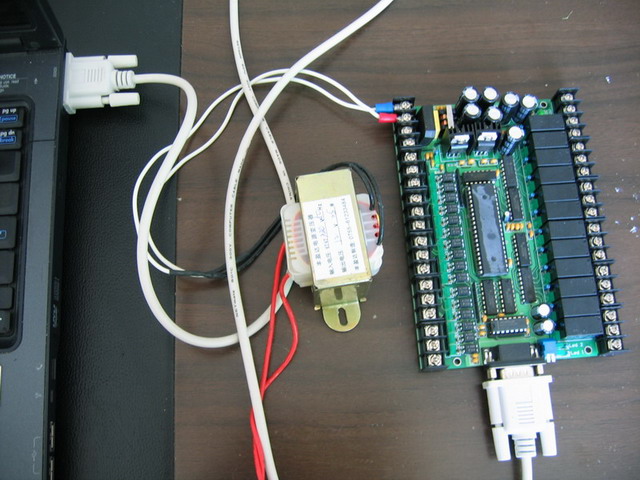

JMDM-RS232串口控制繼電器板
○ 本板用于繼電器（或晶體管）的開啟和關閉。
上位機（PC機或主PLC）通過串口連接到本控制板后，向控制板發送一串ASCII代碼指令既可控制某個（或全部）繼電器打開或關閉，完全不必要考慮繼電器的硬件電路上選擇、驅動等問題。比如，串口輸入O(2,1)則第2號繼電器通電吸合；串口輸入“O(12,0)”,則第12號繼電器失電斷開。
○ 本串口控制板也可以采集遠程輸入點的狀態，比如，控制板通過串口發送出I(4,1)表示第四個輸入點有信號輸入，串口發送出I(11,0)表示第十一個輸入點沒有信號輸入。
○ 串口控制板和控制主機之間距離可以通過485總線延長,最長組網可以達到一千米；
○ 單個串口控制板可以獨立控制12路繼電器(或晶體管)的開啟和關閉,也可采集16個輸入點的狀態。通過地址編碼，一個串口最多可以尋址、控制256塊串口控制板，構成一個大系統；

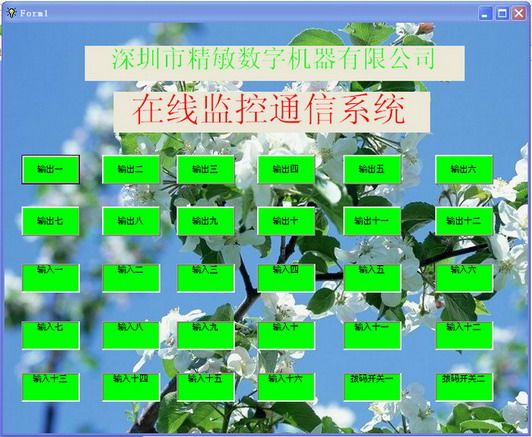

○ 提供串口通信的通信協議以及VB通信源程序，贈送VB通過RS232串口操作控制板的演示程序或代為開發專用程序。
用途描述：
1:用于各種集散型控制系統；
2:用于各種遠程測控系統；
3:可用于燈光控制，電廠控制，自動化車間的大中型控制項目;
4:可用作遠程IO模塊;
5:可用于計算機控制各種外圍設備。
|
