作者：李建章 指導：董立華
摘要：
本文首先基于CANopen高層協議，分析CANopen設備模型和CANopen應用系統，并描述基于HMI的CANopen系統，最后，通過組態軟件CAN驅動，實現CANopen設備的人機界面接入。文章以人機界面為核心，描述HMI系統現場總線設備數據采集模型，分析HMI系統關注的CANopen協議的內容，闡述了符合CANopen通信協議的設備在現場總線上的應用，并給出了具體的應用模型。
關鍵詞：
HMI（人機界面）；HMIBuilder；組態軟件；CANopen。
1. 系統概述
組態軟件建立工業自動化領域的各種標準之上的，詳細架構請見圖1.1。
HMI（Human Machine Interface）系統已經成為工業現場的一類應用核心。軟硬一體，符合工業標準。
通過組態軟件驅動接口，組態軟件采集現場總線設備的數據，將現場數據轉給組態軟件實時數據庫，并通過標準控件顯示數據信息，通過標準存盤接口完成歷史存儲，以及其他功能，比如報警、邏輯、用戶管理等，最后，通過實時數據庫和組態驅動接口，還可以實現總線系統中PLC、智能儀表和其他總線設備的控制。
在系統中，現場總線設備是信息的源頭，連接采集傳感器信號，并參與控制執行單元，比如通過輸入部分，采集溫濕度、高度信號等模擬量采集（AI）和開關量輸入（DI）信號；通過計算和控制部分，實現數據轉換、報警判斷等計算和邏輯控制；最后，經由輸出部分，通過電壓和電流的模擬量輸出（AO）和開關量輸出（DO）執行控制結果。
圖1.2形象的描述了現場總線設備內部構造。工業自動化領域設備內部結構有規律可循，并可以標準化，為現場總線高層協議設備模型的標準化提供了事實依據和保障。
2. CANopen設備
2.1. CANopen協議
圖2.1
[1] CAN、CANopen標準在OSI網絡模型中的關系框圖
CANopen協議是CiA(CAN-in-Automation)組織定義的標準之一。CANopen協議已得到廣泛的認可，并成為CAN總線在工業自動化領域的主導標準。
基于OSI通訊模型，CAN總線協議僅僅定義了物理層和數據鏈路層標準，而CANopen協議是在CAN2.0A協議基礎上的應用層協議。
通過圖2.1，我們可以清楚地看到CANopen協議和CAN協議的關系。也可以說，CAN協議是固化在CAN控制器芯片中的，比如我們選用飛利浦SJA1000CAN控制器，則CAN標準協議已經在控制器中實例化或固化；CANopen協議是應用層協議，也就是需要我們?cè)谲浖幊虒?shí)現。
所以，CANopen協議也體現了總線設備在應用軟件中的映射關系或設備輪廓描述（Device Profile）。
2.2. CANopen設備模型
現場總線的作用就是將接近執行層面總線設備的信息發送給總線系統的管理層面主站系統。CAN協議決定了CAN總線支持多主的通訊方式，使上層系統可以更多種的方式獲取總線設備的信息�；贑AN2.0A協議，CANopen協議定義了工業自動化領域的總線設備模型，明確了總線網絡的管理，定義了總線設備內的各種信息對象，而且規定了設備設置的具體方法。

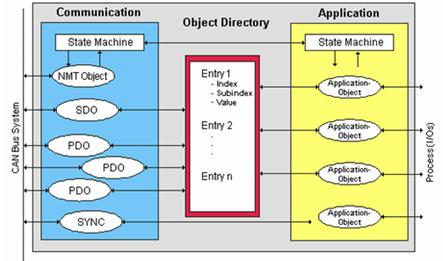

根據自動化現場的要求，CANopen設備下面接入信號I/O，采集現場數據，上部連接CAN總線，向高層傳送設備信息。CANopen協議為總線設備定義了應用程序軟件、對象字典和CAN-bus通訊，如圖2.2說明了三者間的關系。
圖2.2
[1] CANopen設備模型中應用軟件、對象字典和通訊部分的關系圖
Communication Interface（通信接口）：
CANopen Object Directory（對象字典）：
Application（應用程序）：
各個廠家提供的CANopen設備都必須遵循協議的標準，我們查找設備廠家提供的資料或技術手冊的時候，都可以找到類似Beckhoff公司的總線設備描述（參見圖2.3）。
圖2.3
[1] Beckhoff公司CANopen設備描述
2.3. CANopen系統應用
CANopen協議應用可以分為下面2個層面：
操作應用層面： 現場操作人員、現場設備檢查人員等關注，關注可控性、易操作性和操作效率。
目標：監測控制，生產操作。 特點：關注CANopen協議的相關內容。
系統設置層面： 系統集成技術人員、設備維護和改造人員等關注，通過最佳的方案，實現應用系統。
目標：工程實施、系統集成。 特點：關注CANopen協議整體。
從操作應用層面看，技術操作人員主要是通過已經形成的生產線，依靠CANopen系統完成既定的生產工作，也就是通過采集的信號的內容展示和分析結果，關注的是通過設備完成的生產操作。也就是，操作人員關注通過正確的操作方法，順利完成生產任務。這個層面的用戶是人機界面系統的最終使用者。工業人機界面系統的設計必須考慮這個層面應用的需求。

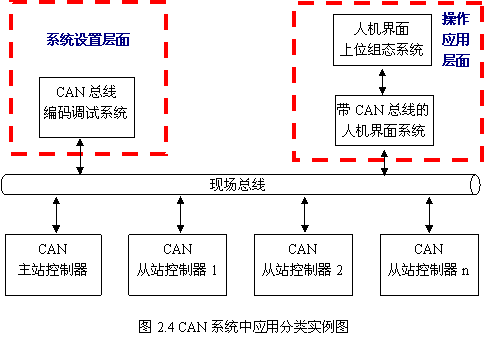

如圖2.4所示，現場總線系統中，人機界面部分往往是體現操作應用層面。
從系統設置層面看，技術人員要對現場設備進行裝配、設置，甚至編程。技術人員可以根據設備的說明文檔，依據現場工程的需求，進行裝配和設置。一般來說，每種設備都有測試或者配置軟件，尤其邏輯控制設備，都配置編程軟件，比如PLC，CANopen設備也是如此！首先，這些軟件都已經非常成熟，然后，編程通訊往往有很多不開放的技術，所以，我們必須借助于設備廠商提供的軟件。這個層面的技術人員工作，往往是針對確定的I/O部分，依照明確的工藝需求，進行設備組態、系統集成等工作，關注系統集成部分，也就是根據操作應用層面的具體需求進行系統集成。
如圖2.4所示，現場總線系統中，編碼調試設備和軟件往往體現系統設置層面。
對于人機界面的組態，我們主要是考慮操作應用層面的需求，也就是關注I/O狀態、控制有關的參數設置、運行結果的記錄等。這些為基于HMI的現場總線控制平臺的協議通訊模式的實現提供了依據。
HMI組態關注的數據對象主要是過程數據對象（PDO）用于在CANopen節點間傳送過程數據,如I/O模塊的I/O狀態的讀取和設定、模擬量采集和模擬量輸出等等。
Node節點-->HMI平臺（TxPDO：發送過程數據對象）
Node節點<--HMI平臺（RxPDO：接收過程數據對象）
系統配置關注的數據對象主要是服務數據對象（SDO：Server Data Object）服務用于讀寫節點的對象字典（Object Dictionary）用來在設備之間傳輸大的低優先級數據，實現信息的下載/上傳、請求/應答、分段/加速傳送等操作，用來配置CANopen網絡上的設備。
其他的數據對象，比如管理報文、預定義報文、特殊報文，系統配置時，一般會使用。而根據控制工藝，在操作應用層面，較少使用這些數據對象。
2.4. CANopen標識符和數據對象
為了減少簡單網絡的組態工作量，CANopen定義了強制性的缺省標識符（CAN-ID）分配表。這些標志符在預操作狀態下可用，通過動態分配還可修改他們。CANopen設備必須向它所支持的通訊對象的提供相應的標識符。
缺省ID分配表是基于11位CAN－ID，包含一個4位的功能碼部分和一個7位的節點ID(Node-ID)部分。如圖4所示。
圖2.5
[1] PDO數據對象11位ID的預定義格式
Node-ID：對應CANopen設備，由系統集成商定義，例如通過設備上的撥碼開關設置。Node-ID范圍是1~127（0不允許被使用）。
Function Code：確定CAN幀的類型，比如：PDO 和SDO：對應CANopen設備的寄存器。在CANopen設備中，常用的PDO為0x180+Node-ID。其中0x180就是指Functon Code。SDO 是用來在設備之間傳輸大的低優先級數據的服務數據對象，典型的功能是配置CANopen網絡上的設備。
比如，PDO 用來傳輸8字節或更少數據，沒有其它協議預設定（意味著數據內容已預先定義）。 比如：某傾角傳感器上傳的為7個字符，因此它有8個PDO數據需要傳到現場總線上。標識符的格式為T(mén)PDO=0X180+NODE_ID，因此發送的PDO可以表示為表3.1的描述。
表3.1 CANopen設備的PDO
3. 組態軟件通訊
3.1. PC-based的CAN總線接入
組態軟件與硬件設備組成的CAN總線系統，詳細組成請見圖3.1。
圖3.1 CAN總線系統
3.2. 基于HMI的CANopen系統描述
1）、簡單系統：HMI + CANopen模塊。
人機界面產品可以直接連接CAN從站模塊，如圖3.2所示。CAN從站模塊主要是I/O模塊，可以采集模擬量I/O數據或者控制數字量I/O，并通過總線方式擴展。比如，帶CAN接口的HMI設備HMITECH TPC-CAN，直接連接芬蘭Axiomatic單軸和雙軸傾角傳感器。
人機界面產品也可以直接連接CAN主站模塊，如圖3.3所示。CAN主站模塊可以是現場總線通訊的可編程控制器，可以擴展直接I/O模塊，也可以連接控制總線擴展模塊。比如，HMITECH TPC-CAN連接EPEC 2020控制模塊。
2）、復雜系統：HMI系統+CANopen站模塊+診斷和配置節點。
HMI主要完成CANopen系統監視和存儲、分析功能。人機界面的優勢是友好的人機交互。所以，同人機交互相關的CAN系統信息界面顯示、總線數據存儲、數據的初步分析等是CAN系統中人機界面所關注的重點。
CAN主站控制器注重實時性，HMI系統注重友好顯示和數據存儲。雖然，CAN主站控制器的邏輯也可以部分轉移到HMI系統，但是，我們還是建議客戶根據控制工藝的要求，慎重考慮，合理的配置系統。
4. 組態軟件CAN驅動
4.1. 組態軟件CAN驅動特定
圖4.1 組態軟件CAN驅動
組態軟件的CAN驅動程序，如圖4.1所示，是人機界面和組態軟件的接口，其功能和特點是：
CAN總線數據傳遞給組態軟件的接口：
可以通過多種形式保證數據發送和接收成功：
關注CANopen協議操作應用層面：
可以通過多種形式保障數據的完整性和實時性：
4.2. HMIBuilder軟件CAN驅動映射關系
4.2.1. HMIBuilder組態軟件
HMIBuilder組態軟件是北京昆侖縱橫科技發展有限公司（Http://www.hmibuilder.com）推出的分布式組態軟件�，F(xiàn)場總線是HMIBuilder軟件關注的重點之一。
4.2.2. HMIBuilder設備站參數對應PCI1680U的一個Port口
針對研華PCI-1680U板卡，在設備站參數設置中，其端口、設備號可以選擇（見圖4.2），波特率可以設定，比如Port1，設備號為0，波特率：250K。這些對應Advantech Device Magnager中的HardwareSetting（見圖4.3）。其協議類型和遠程幀方式對應CanMEx.exe測試程序中對CAN卡的進一步設置(詳見圖4.4)，其中CanMEx.exe在安裝研華Demo后目錄中，如C:\Program Files\Advantech\CAN\CAN Examples\Examples\VC\CanMEx）。
圖4.2 站參數選擇
圖4.3 HardwareSetting

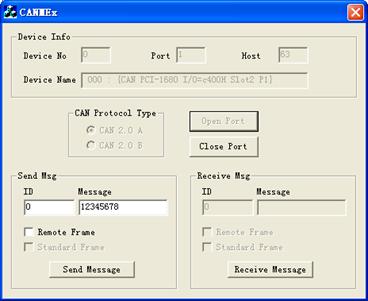

圖4.4 CanMEx
4.2.3. HMIBuilder模擬量CANopen幀的數據域
在圖4.5中，其中Message內容為數據域的ASCII碼形式解碼。在HMIBuilder中，PCI1680U對應的點參數的設置方法如圖4.5。其中，ID可以CANopen設備的PDO。如果要讀PDO數據域的第一個Byte數據。那么設置如下：416:0:U8:R。也就是416表示設備ID，0表示偏移量，U8-表示8位無符號整形。也就是說，起始偏移為數據域按照字節的偏移，取值為0到7。如果按照F32數據類型，起始偏移取值為0和1。
圖4.5 點參數的設置
注意：本驅動的解碼方法包括8位無符號數據、8位帶符號整數、16位無符號整數、帶符號整數、16位BCD整數、32位無符號整數、32位帶符號整數、32位BCD整數、32位浮點數。
5.應用實例
下面，我們針對芬蘭Axiomatic公司MVINC-CO-x-range型號傾角傳感器，實現CANopen模塊的人機界面接入。
1、物理連接
準備首先正確接線，連接研華的PCI-1680U板卡；然后用研華的隨機測試軟件進行測試。如果測試通訊完成后，再進行下一步，連接帶CAN通訊的下一級設備，在這里我們測試Axiomatic公司MVINC-CO-x-range型號傾角傳感器。
2、傾角傳感器分析
通過閱讀傳感器的技術說明文檔，我們的目標是通過組態軟件可以控制傾角傳感器的啟動和停止，同時采集傳感器的傾角信息。模塊的啟動和停止可以通過NMT指令實現。模塊的傾角信息通過TPDO1數據對象周期上傳。我們也知道通過SDO，可以配置對象字典，通過層設置服務（LSS：Layer setting service）可以設置模塊的Node-ID和波特率等，但是，這些不是本文的目標，也就是，這些不是操作應用層面關注的，而是系統設置層面關注的。
3、HMIBuilder站參數組態

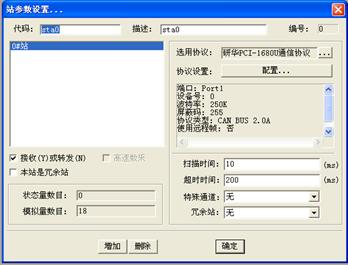

設置一個站，選擇驅動程序。如下：
圖5.1 站參數設置
配置協議,參數設置如下：
用PCI-1680U板卡的第一個端口接收數據，所以在設備中選擇Port1,設備號選擇第一個設備，波特率選擇250k（和傳感器波特率相同），屏蔽碼為255。
圖5.2 通信設置
4、傾角傳感器的NMT對象組態
表5.1
[3] 網絡管理對象（NMT）數據報文格式
CAN-ID如果為0X00，表示總線上所有節點都執行相關命令操作。
命令分類為：

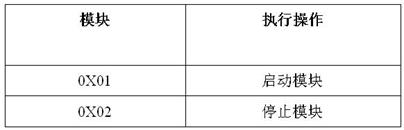

表5.2
[3] CAN模塊命令
在HMIBuilder數據組態中，我們?cè)O(shè)置啟動CAN模塊2個模擬量參數如圖，要求ID都為0，偏移地址連續，而其分別為0和1。

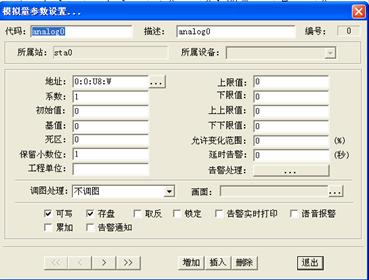

圖5.3 模擬量參數設置
注意：
地址為0，偏移量為0
圖5.4 地址無偏移
地址為0，偏移量為1.
圖5.5 地址偏移一位
5、傾角傳感器TPDO1對象組態
通過傾角傳感器相關技術文檔，我們可以察看設備定義的數據對象字典，確定數據報文的數據域的內容。比如TPDO1，對于MVINC-CO-2-180模塊，CAN數據報文發送7個字節數據，數據的定義為：
Sub1為緯度角（Latitude angle），16Bits；
Sub2為經度角（Longitude angle），16Bits；
Sub3為溫度（temperature），8Bits；
Sub4為輔助輸入（Auxiliary Input），16Bits；

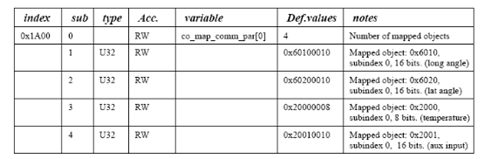

表5.3
[3] MVINC-CO-2-180模塊的TPDO1對象的數據字典內容
傾角傳感器上傳數據的格式：
表5.4 TPDO1對象的數據報文
如果我們讀取CAN模塊7個模擬量參數，需要在組態軟件中做如下設置：
圖5.6 模擬量參數設置
地址設置如下：
圖5.7 采集上來的數據

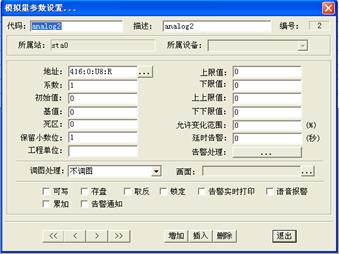

圖5.7 地址設置 偏移0.對應D0：416:0:U8:R
圖5.8地址設置 偏移1對應D1：416:1:U8:R
注意：
讀上的數據為7位，ID不變。設置偏移為0…6
6、HMIBuilder組態完成

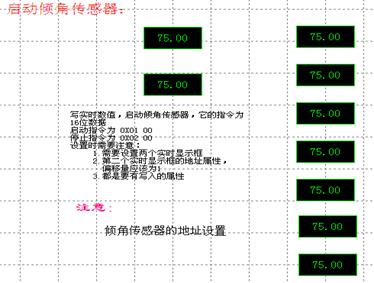

配置啟動畫面

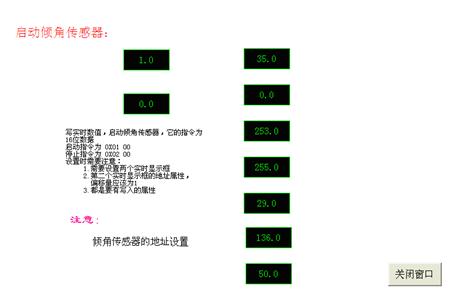

圖5.9 啟動畫面
運行情況：
圖5.10 運行結
果
6.結束語
通過HMIBuilder組態軟件的CAN總線通信設置，實現了對傾角傳感器數據的采集。進一步，我們可以看到：HMI系統中，我們主要關注CANopen協議的數據對象PDO部分，同時，其他數據對象也可以根據現場工藝的要求在組態軟件中實現。
7.參考文獻
[1] CANopenn:high-level protocol for CAN-bus , H.Boterenbrood, NIKHEF, Amsterdam, March 20,2000
[2] 《HMIBuilder功能手冊》 北京昆侖縱橫科技發展科技有限公司
[3] MVINC-CO-X_user_manual_2_08 ,Author:JKA,Modified:25.07.2007 14:28
