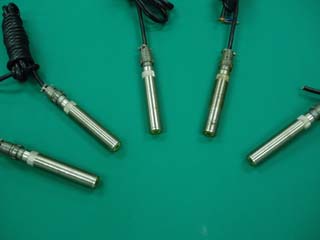

CZ-01磁阻式轉速傳感器
1.簡介
CZ-01磁阻式轉速傳感器采用電磁感應原理實現測速,在傳感器前端繞有線圈,當齒輪旋轉時,通過傳感器線圈的磁力線發生變化,在傳感器線圈中產生周期性的電壓,通過對該電壓處理計數,就能測出齒輪的轉速。該傳感器輸出信號強,抗干擾性能好,不需要供電,安裝使用方便,可在煙霧、油氣、水氣等惡劣環境中使用。
2.技術參數
● 直流電阻:200±15Ω(25℃)
● 測速范圍:70~99999轉/分
● 輸出電壓:0.8~20V正弦波信號
● 輸出阻抗:>200Ω
● 測速齒輪形式:模數2~4(漸開線齒輪)
● 工作溫度:-10~+120℃
● 抗振動:20g
● 螺紋規格:Φ16傳感器(M16×1)
● 重 量:約120g
● 轉速與輸出電壓關系(傳感器與齒輪間隙為1mm,傳感器輸出電壓為峰峰值,使用的齒輪為60齒,模數2~4漸開線齒輪)
轉速(n/min) 70 100 224 342 477 665 920 1167 1505 2080 2509 3050 3606 4334 4620
輸出電壓 0.8 1 2 3 4 5 6 7 8.5 10 12 13 15 17.5 18.5
3.訂貨指南
訂 貨代 號:CZ-01-B□□
傳感器長度:B□□
0 1:65mm
0 2:117mm
0 3:148mm
如CZ-01-B02 表示117mm長的CZ-01形傳感器。
可根據用戶需要設計制作
