應用：

無刷伺服電機整流，機器人技術

醫療診斷器械

專業包裝機械

數字繪圖儀，打印機，印刷機

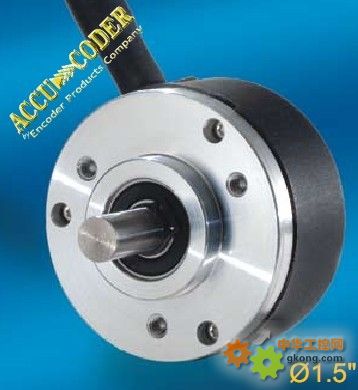

VLS10型增量式編碼器提供優秀的反饋方案，外形小巧，標準安裝，尤其適用于商業和輕工業應用。這種工業標準尺寸的VLS10型配有精密的軸承套件和耐用的不銹鋼轉軸（1/4英寸和6 mm），密封等級達到IP64。
對于無刷伺服電機的應用，VLS10型以三個120º相位提供可達12 極的整流信號。耐高溫可達100ºC，使伺服電機能在更高功率輸出及反復使用中能正常工作，防止相關熱反饋設備的損壞。

VLS10型電參數
輸入電壓	5或12VDC±10 % ， 5-28VDC （適用于操作溫度不高于85 ºC） 5-24 VDC （適用于操作溫度85 ºC -100 ºC）
輸入電流	最大無負載電流為100 mA
輸出波形	增量式，正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道。
輸出電路	NPN 集電極開路輸出每通道最大驅動電流20 mA，推拉輸出每通道最大驅動電流20 mA，差動線驅動輸出在5VDC 時，符合RS422標準。
基準脈沖	每轉一周輸出一個脈沖。
頻率響應	標準200 KHz，另有300KHz 可選。
抗干擾性	經BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6; BS EN500811測試，符合標準。
對稱性	180º + 18º
正交相位	90º + 22.5º
最小沿間距	67.5º
每轉脈沖數	0001 – 0189*，0198，0200，0250，0256， 0300，0315，0360，0400，0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*，1800，2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*，7200*，8192*，10000*（如有需要，請與廠家聯系）
精  度	兩相鄰周期間相差在0.01 º（0.6 弧度分）之內（機械角度）
整流信號	可達12極
整流精度	1º（機械角度）
VLS10型機械參數
最高轉速	8000 轉/分 （選更高轉速，請與廠家聯系）
轉軸直徑	0.250''''''''，6 mm
轉軸材料	不銹鋼
轉軸徑向和軸向負載	最大5磅，在2 – 3磅的額定負載下，軸承的使用壽命為1.2×1010 轉
起動扭矩	IP50 為0.05 盎司英寸 IP64 為0.4盎司英寸
轉動慣量	6.7×10 – 5盎司英寸秒2 ， 4.8毫克厘米秒2
最大加速度	1×105 弧度 / 秒2
電  纜	長18英寸（帶金屬箔和網形屏蔽），整流信號線采用28AWG規格，無整流信號的導線采用24AWG規格。
重  量	3盎司
VLS10型環境參數
操作溫度	-20º 到 +85ºC （標準） -40º 到 +85ºC （低溫選擇） -20º 到 +100ºC （高溫選擇） -20º到 +120ºC （極端選擇）
儲藏溫度	- 25ºC 到 +85 ºC
濕  度	相對濕度98%
振  動	10g @ 58 - 500 Hz；
抗  震	80g @ 11ms
