紫金橋?qū)崟r(shí)數據庫RealDB是國內最早研發的國有大型企業級實時數據庫產品，在國內市場上有較高的知名度，并且一直穩居國有實時數據庫市場份額第一的位置，在經過近五年的研發后，紫金橋?qū)崟r(shí)數據庫最新版本RealDB5.0即將推出，其將為企業提供更加穩定、高效的數據平臺，整合控制現場和上層管理軟件之間的數據鴻溝。
| RealDB性能指標： |
部分性能測試采用的服務器配置如下圖所示 |
|
服務器處理速度：每秒鐘處理200,000次實時數據請求。
單機容量：200,000點。
歷史存儲精度：最小分辨率１毫秒。
并發客戶數：服務器可同時處理２５６個客戶端請求。
數據輸入/輸出處理周期：最小可達10毫秒。
數據采集周期：可以達到15毫秒。
10000點保存一年歷史數據占用磁盤空間一般不超過20G。
10000點數據存儲占用內存在35M之內。
平均無故障運行時間50000小時以上。
故障恢復時間小于2分鐘。
歷史檢索速度：檢索任意一天歷史數據（抽樣10,000記錄）不超過１秒。
|
 |
紫金橋?qū)崟r(shí)數據庫RealDB以實時數據庫內核為數據中樞，包括數據采集模塊Real-I/O，軟件套件Real-Packege（諸如物料平衡、質量分析、設備管理等），人機界面Real-HMI，軟件工具Real-TOOL等幾個部分，可以幫助用戶快速建立企業級數據服務平臺。
Real-I/O
RealDB在長期的應用過程中，開發了上千種久經考驗的IO通訊接口，能與主流DCS、各類智能儀表、PLC和數據采集模塊通信。RealDB提供了大量的對外接口，有標準的OPC，DDE，ActiveX接口，也有API接口、VC++類庫接口、Excel插件接口、COM組件接口、SQL接口等。另外還提供可供用戶方便二次開發的SDK。
Real-Package
RealDB提供了大量的軟件套件，包括實時/歷史趨勢曲線、物料平衡、班組考核、統計過程控制（SPC）、效率管理（OEE）、設備管理、數據恢復等多種具有行業及工藝特性的軟件套件。
Real-HMI
流程圖是實時數據庫的重要組成部分，分為流程圖組態DRAW和運行程序VIEW兩部分。其可以直觀的通過圖形、報表等形式展示現場的數據，通過各種可視化的構件方便的搭建復雜的圖形畫面；豐富的動畫連接幫你形成逼真的動畫效果；開放的圖形組件可以為你定制特殊的功能；內置腳本完成畫面特有的邏輯。
Real-TOOL
紫金橋?qū)崟r(shí)數據庫系統還提供了多種實用工具，如查詢工具、統計工具、數據瀏覽器、系統監控臺、在線數據庫分析、用戶管理等，方便用戶進行管理維護。
RealDB 企業信息化專家的選擇：
（高效的壓縮算法、工藝與質量的管理、長期知識性數據存儲、快讀的數據讀取、強大的數據轉儲工具、微軟數字簽名安全訪問）

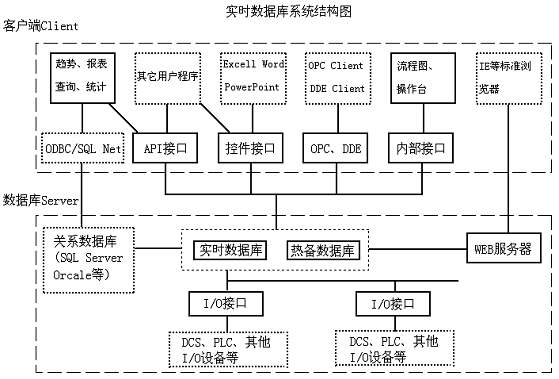

分布式結構
紫金橋?qū)崟r(shí)數據庫是真正的分布式數據庫。數據服務器、Web服務器、設備驅動、人機界面、實用工具可任意組合，分別運行在相同或不同機器上。實時數據，歷史數據，過程報警，事件等作為整個系統的共有資源，可為其他客戶端和數據庫共享。
紫金橋?qū)崟r(shí)數據庫系統包括前端數采機（進行數據采集，與過程控制計算機通信，將數據緩存并傳送給實時數據庫。前端數采機將各種類型的過程控制計算機的實時數據匯總，通過以太網統一送往實時數據庫，也可以在上游網絡故障時，暫存一段時間的歷史數據，當網絡恢復時，將數據轉存到實時數據庫）和實時數據庫服務器（用于生產數據緩存、歷史存儲、數據計算等）。
高性能歷史存儲
RealDB可以對數據進行長時間、高分辨率歷史存儲。歷史保存時間可以精確到1毫秒，針對實時數據特點進行了多次數據壓縮處理，有效地節約了存貯空間。通過優化歷史數據索引引擎，不但讓你快速存取數據。
紫金橋數據庫采取了基于斜率滾動比較的壓縮算法，數據壓縮比低于10%；對于新近歷時數據和早期歷史數據可以指定不同的保存精度，這樣可以進一步對歷史數據進行壓縮，大大節省存儲空間。歷史數據分為數據索引文件與數據塊文件，通過索引可以快速查找到歷史數據，一年內數據按照每天間隔查詢，可以在500毫秒內迅速完成。數據庫具有歷史插值功能，可以將延期采來的數據或者人工錄入數據插入到過去指定的時刻。一般10000點歷史數據保存一年需要15G硬盤空間（壓縮率設為1%，數據的采集頻率為1秒）。
多進程與多線程
采用多進程與多線程設計模式，系統更穩定。數據庫、設備驅動、網絡通信、實用工具、人機界面等程序分別是不同進程。由于不同進程運行在獨立的地址空間中，一個程序的錯誤不會影響到另一個程序。同時可以將不同進程放到不同機器中，從而更合理的分配機器負荷，將重要的控制運算功能放到更為安全的機器上。因?yàn)槊總€(gè)程序功能較單一，結構清晰，獨立性強，調試和維護更加方便，因此能夠更好的保證數據的實時性和可靠性，適合于大型應用。
實時數據庫提供了各種實用程序，以便用戶對實時數據進行顯示、統計、分析、報告。
◆ 過程趨勢和統計分析工具
每個窗口同時可顯示8支趨勢筆，每支筆的起始時間、時間范圍可以隨意指定，因此用戶可以對同一位號在不同時刻進行比較。在趨勢圖中，你可以用鼠標選擇任何區域，對其進行放大。過程趨勢同時提供統計分析功能，可以對任何一段趨勢曲線的統計值進行計算，幫助工藝技術員和工程師進行統計分析。
◆ 查詢工具
查詢工具提供圖形化和基于查詢語句兩種查詢方式。在圖形化的查詢方式中你可以選擇查詢條件，進行一些常用的條件查詢，查詢條件可以是：位號過濾條件、數值范圍、報警、時間、事件（多個條件可以組合）。
◆ Excel插件
在MS Excel的軟件中插入實時數據庫的插件，用戶通過輸入位號和時間即可查 看數據庫的實時數據或歷史數據，并可以借助于Excel的強大功能制作任意形式的報表。也利用實時數據庫提供的圖形工具或Excel的圖形工具對歷史數據進行分析。
◆ 數據庫監視操作臺
監視操作臺是實時數據庫遠程維護工具。使用監視操作臺用戶可以對數據庫進行遠程配置、組態、數據瀏覽、程序狀態監視、系統狀態、磁盤使用情況、用戶登錄信息、系統負荷、啟動/停止程序。也可以對數據進行操作，操作臺可以自動搜尋局域網內的實時數據庫服務器。
◆ 物料平衡
設備或裝置的物料平衡分析報告。實時計算裝置的投入產出數據、收率數據、損失數據，并可以對裝置班、日、月平衡數據進行統計、匯總。物料平衡計算分為裝置級物料平衡，裝置之間物料平衡。能夠準確反映整個生產過程物料移動情況。
◆班組考核
通過工藝重要參數的追蹤，發現操作的潛在問題，產生指導性信息、并能對各個班組的操作水平進行評估、考核。
◆安全管理
紫金橋的安全管理系統可以對試圖訪問計算機的人員進行身份識別，防止特定數據被用戶不適當?shù)卦L問，并且提供一種簡單而高效的方法來設置和維護應用系統的安全。
◆WEB瀏覽
在流程圖畫面中組態的圖形，可以直接進行網絡發布，而不需要另外組態，就可以通過IE在網絡上瀏覽，RealDB中的各種圖形，子圖，組件，包括自定義組件都可以通過Web進行瀏覽。顯示的效果與在RealDB的流程圖運行系統中看到的工程畫面完全相同，包含靜態圖形、動態數據和動畫。
