●〖規格范圍〗
850mm×80m/min×2.0mm、 1300mm×80m/min×2.0mm、1650mm×80m/min×2.0mm
1250mm×120m/min×3.0mm
●〖機構形式〗
單飛、雙飛、雙輥筒
●〖系統功能〗
飛剪機組專用于鋼板和鋁板整平切斷生產線上，對經開卷整平后的板材，實行在線定尺切斷，具有功能和參數如下：
■ 對連續送料的板材進行完全同步切斷，保證切口直線度；
■ 工作時鋼板與飛剪的安裝座底面之間距離為：1048mm；
■ 由專用控制器和交流伺服電機驅動，操作方便免維護；
■ 最高切斷次數：180次/分；最高生產線速度：120米/分；
■ 穩速切長誤差：≤±0.3mm；切長設定范圍：300~5000mm；
■ 對角線誤差：±0.5mm（L≤1米）；±1mm（L＞1米）；
■ 板料規格：厚度0.3~3.0mm，寬度：100~1600mm；切斷長度和數量可在線調整，一次可設定10個生產料單；
■ 自動/手動排單生產；操作方便、設定簡單；
■ 自動疊料臺切換和生產線減速指令；
■ 10寸彩色觸摸屏操作，速度、長度、數量實時顯示；
■ 模擬測試、自動生產和手動操作三種控制模式；
●〖供貨范圍〗
以1600mm×75m/min×2.0mm鋼板單飛飛剪機組為例，將提供如下的物品和服務：
■ 飛剪機械，數量1套，外形尺寸(H×W×T)：1800×3000×4200mm；
■ 包括：飛剪上下刀座、平移小車、齒輪箱、定尺測量裝置、底座、傳動系統、潤滑系統、伺服電機和傳感器等（整體吊裝）；
■ 電控柜，數量1個，尺寸(H×W×T)：2100×1400×600mm；
■ 包括：1套高速定長飛剪控制器、1套伺服驅動器、擴展板及相關電控器件、儲能電容組等；
■ 操作站，數量1個，尺寸(H×W×T)：350×240×180mm；
■ 包括：1個10存彩色觸摸屏(HMI)，按鈕及開關等；
■ 隨機配套的刀片，數量：1副（上下共兩片）；
■ 包括：寬度為1600的合金刀片；
■ 圖紙及資料，數量1套：
■ 包括：刀片圖紙、安裝圖紙、電氣操作說明書、維修手冊等；
■ 現場指導安裝、調試和相關技術培訓。

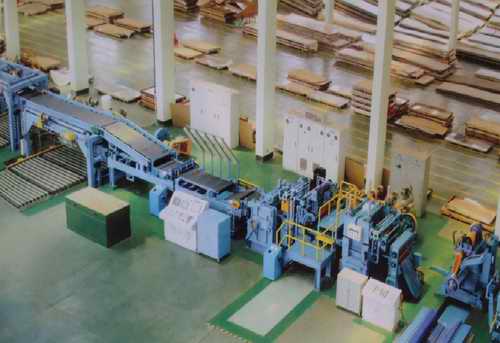

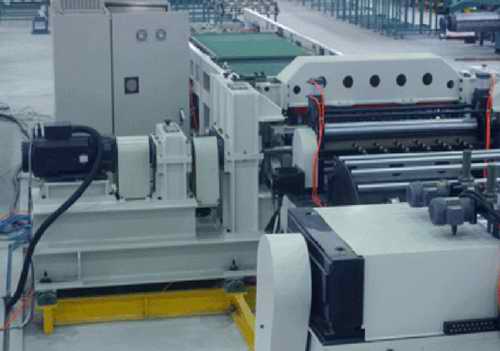

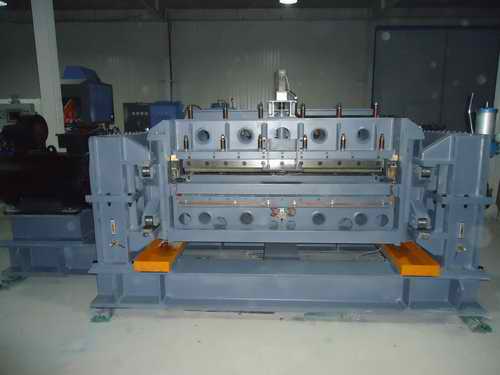

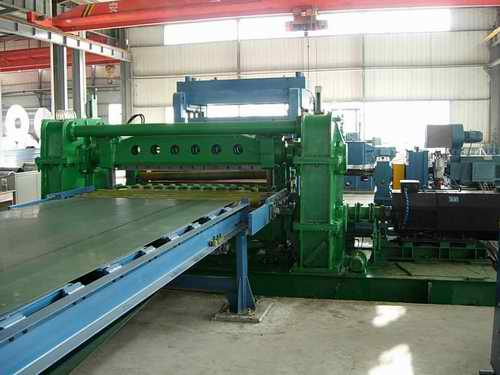

●〖圖片影像〗
