4路模擬量遙測、4路有線報警、4路遙控輸出
GSM綜合報警控制器
（型號：QLT70-M）
現有的無線遙控器都會收到器發射功率、周圍環境干擾等因素的影響，從而造成遙控距離短、信號不穩定、控制不可靠的問題，這在工、農業電器設備的遠程控制中是非常不利的。
QLT70-M型GSM綜合報警控制器,突破現有幾百米的控制距離限制，充分利用中國移動或中國聯通等移動通訊網絡的短信平臺完成遠程報警、遙控功能，不再受距離限制，可以實現全球報警、遙控。

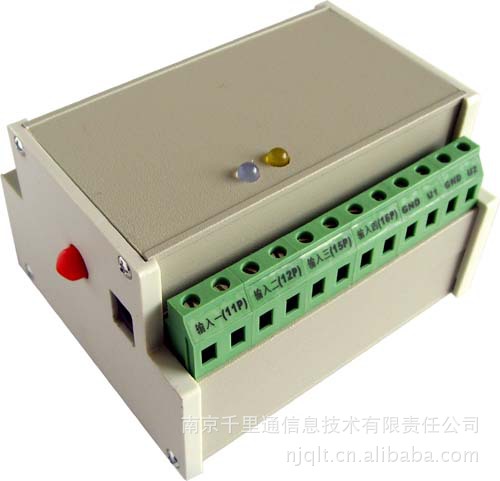

QLT70-M型 GSM遠程綜合報警控制器
QLT70-M型GSM遠程綜合報警控制器只要插入手機卡，接入12V電源，無論何時何地通過手機短信就可以對遠程設備進行防盜、工作狀態監控、監測以及遙控，從而實現用手機短信遠程監測、控制電器設備的目的。

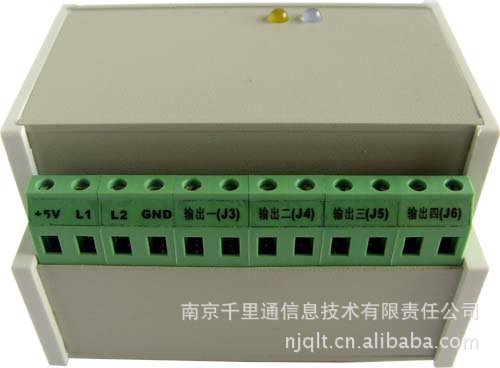

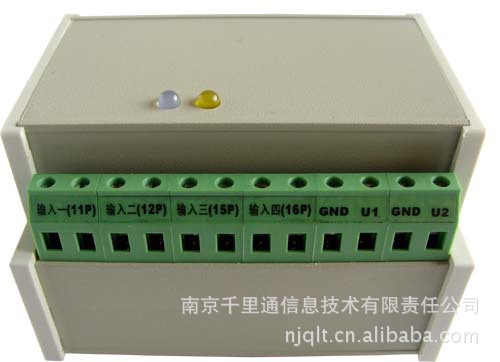

QLT70-M型GSM遠程綜合報警控制器接口圖
QLT70-M型GSM遠程綜合報警控制器內部采用了獨立時鐘的看門狗電路，防止系統死機，同時具有死機重啟功能；內核采用法國Wavecom工業級GSM模塊；強弱電高度隔離；采用鑄鋁外殼，不但堅固而且散熱性能良好還具有良好的電磁兼容性；底部采用了國際標準的DIN導軌結構，使得現場安裝更加方便快捷。體積僅有100×87×63毫米。

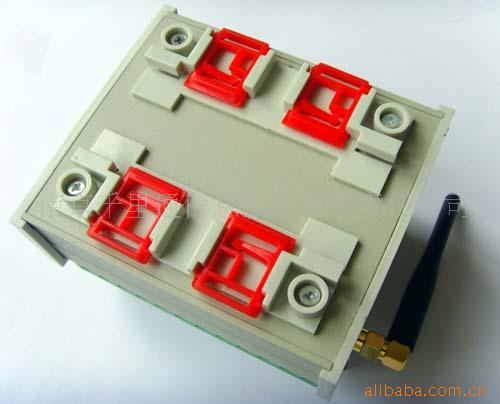

QLT70-M型GSM遠程綜合報警控制器的標準DIN導軌
工作原理
報警功能：
QLT70-M型GSM遠程綜合報警控制器接收外設的有線或無線探測器被觸發后送出的報警信號，經過處理，將對應的報警信息以中文（或英文）短信息方式發送給指定的手機，同時也可以給指定的手機撥打電話。報警信息由用戶通過電腦或手機短信自定義。
遙控功能：
用戶可以自定義控制多路繼電器的命令（如打開第一路、關閉第一路等），用手機中文短信遠程遙控各路繼電器通斷，以實現遠程遙控電器的目的。
遙測功能：
QLT70-M型GSM遠程綜合報警控制器內部配有A/D模塊，可以對設備現場的一些模擬量（如溫度、電壓等）進行實時監測，當被檢測參數超過預設的上下限值時（這些限值可以通過電腦或手機短信進行設置），報警控制器會自動向指定的手機發送報警短信，同時控制指定設備的開啟或關閉。
功能簡介
一、多功能報警
1、4路有線開關量（干接點）報警輸入：
可以接入4路有線探測器的開關量信號，作為設備防盜、斷電、復電、工作異常的監控報警。
2、12路無線開關信號輸入（選配）：
可以接收多種無線探測器的報警信號，如：無線門磁、人體紅外、無線煙霧、可燃氣體、漏水、震動、無線斷電、復電等，由于不需要布線，所以操作非常方便
3、4路模擬量信號輸入：
可接入多種傳感器的模擬量信號，直接檢測溫度、電壓、電流、壓力等參數，如果超過預設的限值，即可向指定手機報警
二、遠程遙控
1、 QLT70-M型GSM遠程綜合報警控制器內置4路10A繼電器。每路繼電器可以用短信遙控、DTMF遙控、振鈴遙控來分別控制。每路繼電器都可以直接驅動2000W以下的電器。
2、各路繼電器可以設置成遙控開關狀態，用于電器的開關；也可以設置成打開后延時自動關閉的觸發狀態，用于被控制電器（系統）的復位或按鍵。
3、內嵌實時時鐘，遙控器收到手機短信后將自動校準時鐘。每路繼電器都可以用手機短信設定每天定時開與關的時間，以實現每天或單次定時自動開關動作。
4、具有遙控執行結果短信回傳功能。模塊在執行短信遙控指令后，能把控制結果仍以短信的形式回傳，大大增加了控制的可靠性。
三、其他
1、通過手機發送短信即可查詢QLT70-M型GSM遠程綜合報警控制器的工作狀態：A、繼電器控制狀態；B、報警控制器的工作狀態（設防或解防）；C、現場模擬量參數（如現場溫度、電壓等）。
2、具有電話過濾功能，可以輸入有控制權限的12個手機號碼，使你的手機具有遙控“身份證”的作用。
3、內置一個高靈敏度監聽話筒，撥通電話后，可以監聽現場的細微聲音，聽一下設備的運行聲音。
產品特點
1、 QLT70-M型GSM遠程綜合報警控制器的設計思路以人性化為本，以直觀的中文作為短信遙控指令，且用戶可通過軟件自定義；報警信息還可以通過手機短信進行更改，這是其他短信遙控/報警器所不及的技術。
2、用手機短信操作只需要授權一次，在以后的操作中無須再輸入密碼。
3、 操作簡單便捷，例如遙控：只需要發短信“打開第一路”（具體內容可以由用戶自己隨意改寫）；檢測環境參數：發短信“測量”即可；查看遙控執行結果可以發短信“狀態查詢”或在所發送這里的后面加“？”就可以實現。
4、內部采用多個看門狗電路，自動監測GSM通道模塊以及各單片機的工作是否正常，一旦檢測到異常，將自動復位重啟，從而保證了設備工作的溫度性。
5、QLT70-M型GSM遠程綜合報警控制器內部采用了高度集成的模塊化結構，便于日后的維護。
6、 強大的擴展功能：用戶可以根據自己的需要在遙控器預留接口范圍內增加遙控、監測、報警接口。
應用領域
1、 城市路燈控制系統；
2、 電力配電系統；
3、 工業電器設備控制系統；
4、 人防無線警報控制系統；
5、 城市排水機房控制系統；
6、 家用電器控制（如空調、電熱水器等）
7、 控制工控機、服務器遠程開機復位
8、 監控系統或者網站服務器的報警及復位：
9、 部隊武器庫門禁遠程監控系統
10、江河水庫遠程遙控開閘排洪；遠程遙控無人值守的油田電機設備、遠程遙控抽水等。
購買須知：
QLT70-M型GSM遠程綜合報警控制器不含任何探測器、傳感器，用戶可以根據自己的需要選擇購買：
|
名稱
|
實物
|
功能表述
|
|

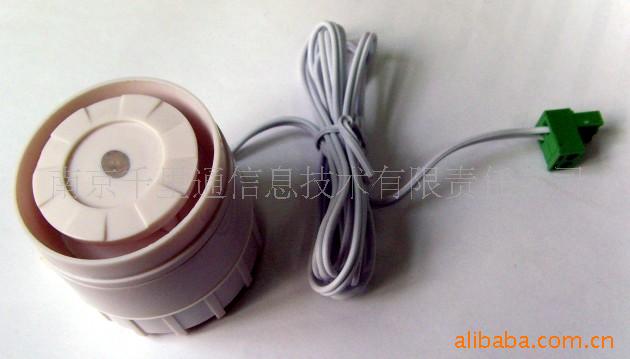

警號
|
|
|
|

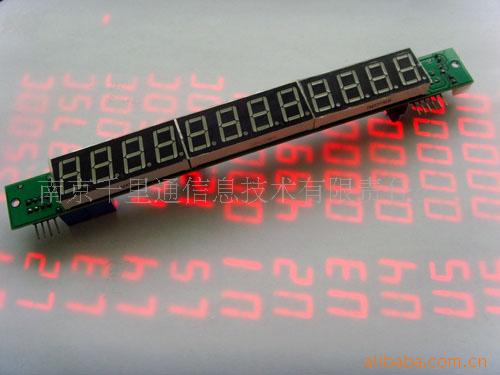

數碼顯示板
|
|
直觀顯示所測得的模擬量數值 |
|

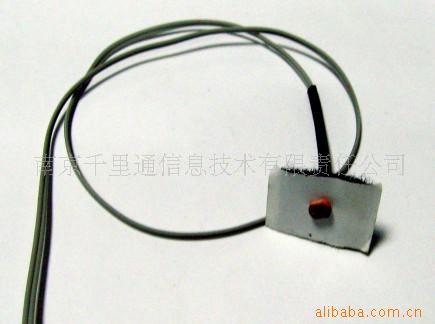

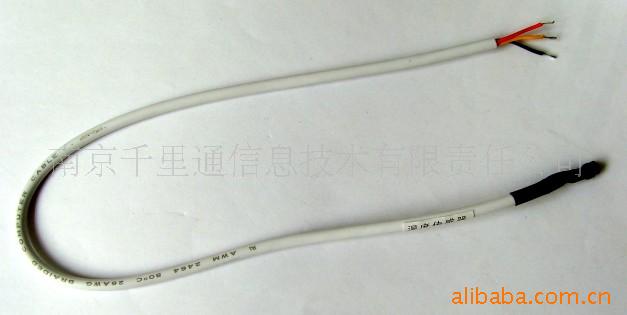

溫度傳感器
|
|
探測周圍溫度，輸出給A/D數模轉換模塊，由主機以短信方式發給指定手機
|
|

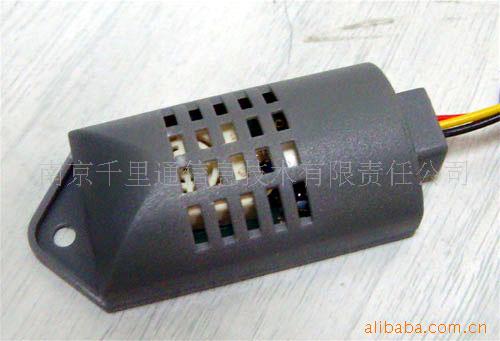

濕度傳感器
|
|
探測周圍濕度，輸出給A/D數模轉換模塊，由主機以短信方式發給指定手機
|
|

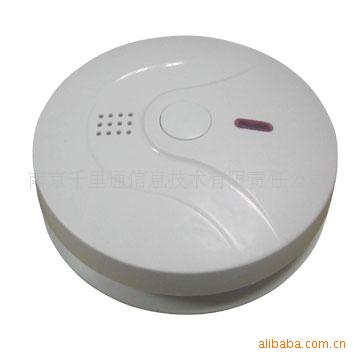

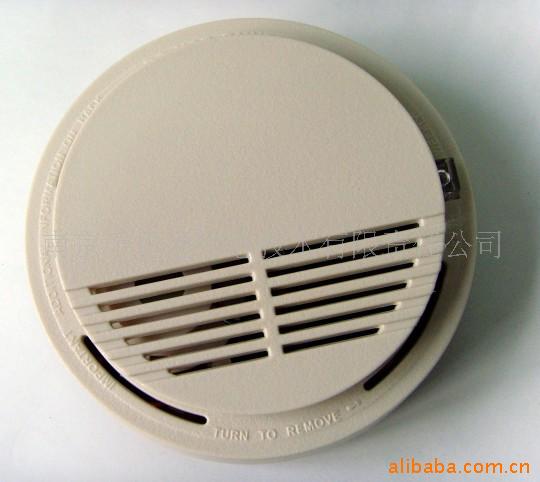

無線煙霧傳感器
|
|
當煙霧達到一定濃度的時候，傳感器發出高音鳴叫，并無線發給報警主機，發出短信。無線報警，不需要布線。
|
|
有線煙霧傳感器
|
|
當煙霧達到一定濃度的時候，傳感器發出高音鳴叫，并無線發給報警主機，發出短信。有線報警，可靠性高。
|
|

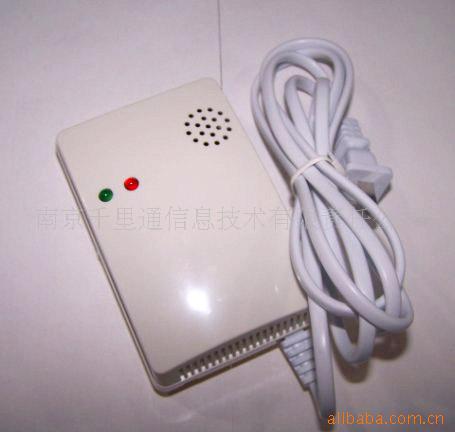

無線可燃氣體傳感器
|
|
有可燃氣體泄漏時，傳感器發出高音鳴叫，聯動電源插座，啟動排風裝置；并無線發給報警主機，發出短信。無線報警，不需要布線。
|
|

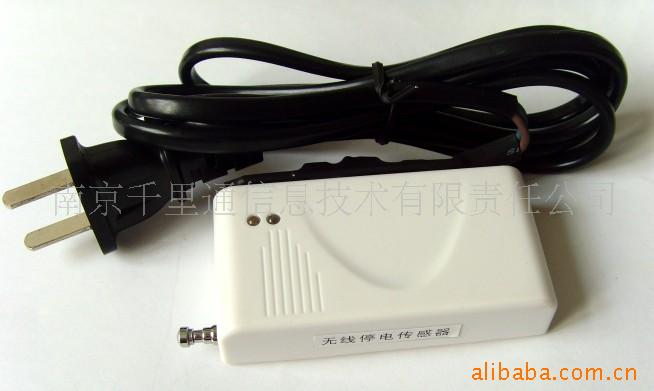

無線停電傳感器
|
|
監控220V、380V電源是否正常，當停電時，向主機無線報警，再由主機向指定手機發送報警短信。
|
|

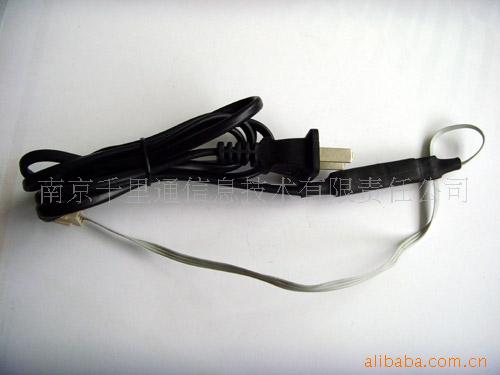

有線停電傳感器
|
|
監控220V、380V電源是否正常，當停電時，向主機報警，再由主機向指定手機發送報警短信。
|
|
UPS工作狀態傳感器
|
|
監控UPS的工作狀態是否正常，當UPS工作異常，向主機報警，再由主機向指定手機發送報警短信。
|
|

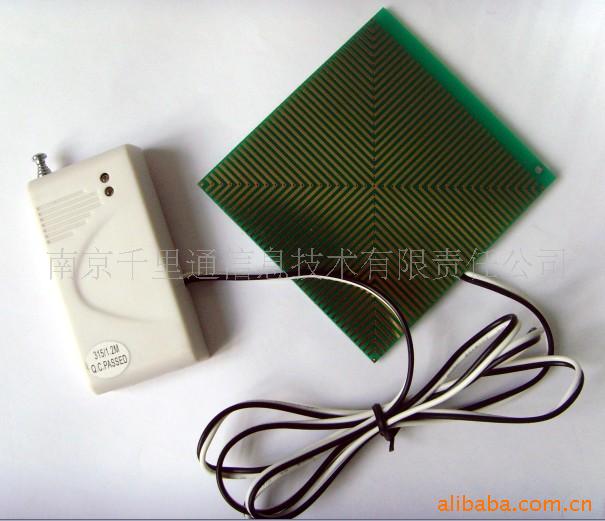

無線漏水（下雨）傳感器
|
|
監控現場是否漏水，無線報警
|
|

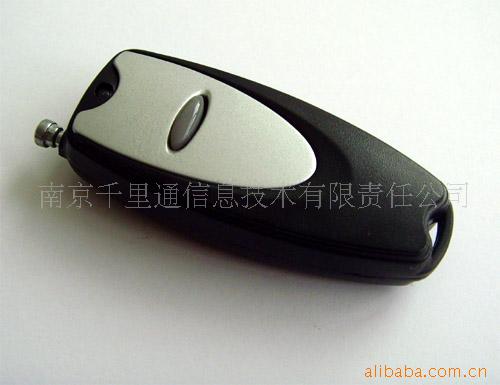

無線緊急報警按鈕
|
|
遇到緊急情況時，距主機一定范圍內，可以無線求救報警
|
|
有線緊急報警按鈕
|
|
遇到緊急情況時，距主機一定范圍內，可以求救報警
|
|

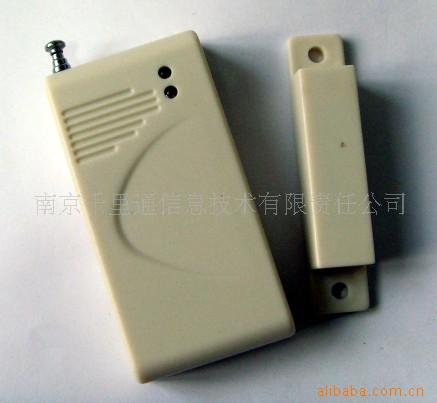

無線門磁傳感器
|
|
安裝在門、窗上，當門、窗打開時，觸發傳感器，無線報警
|
|

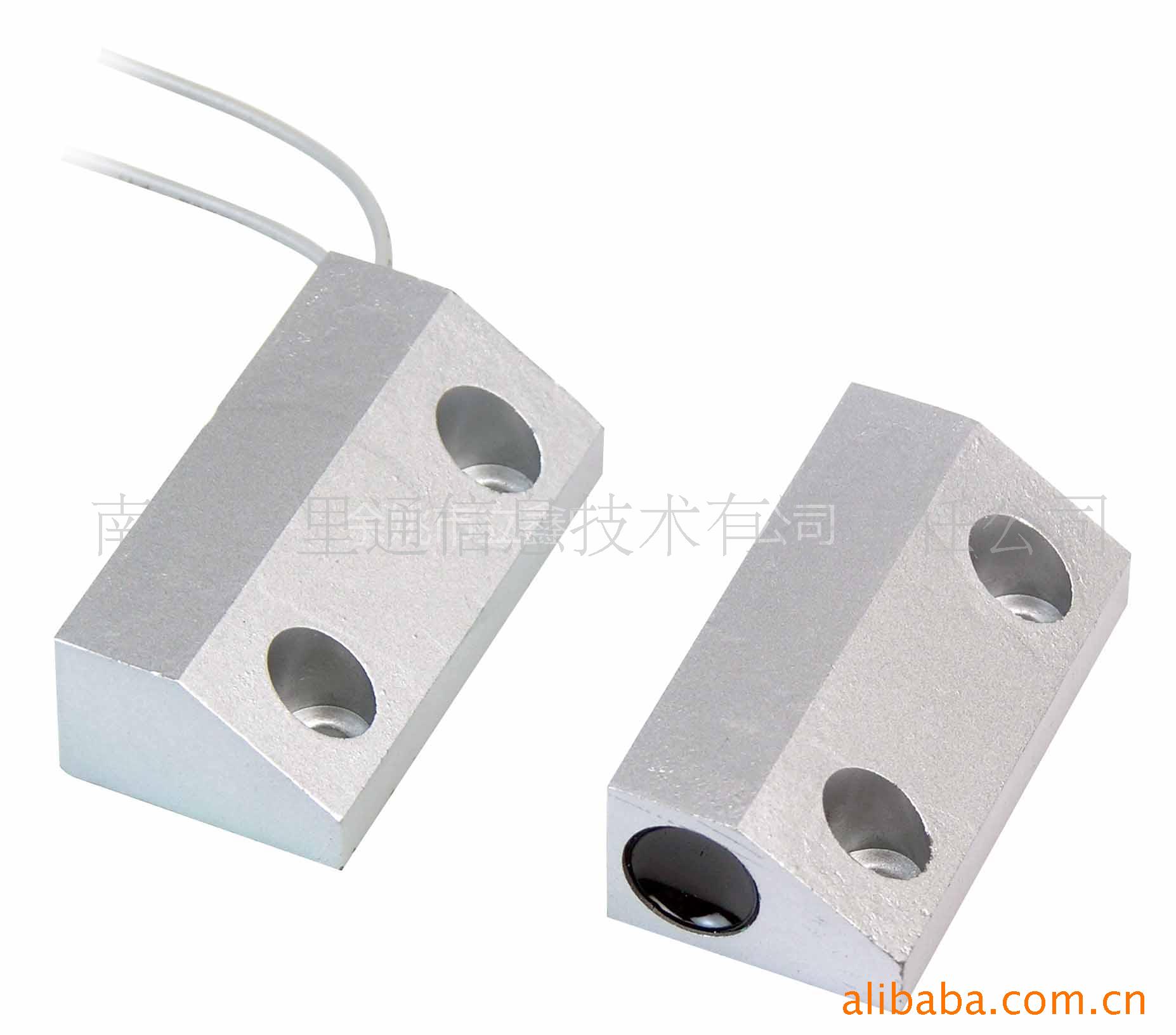

有線門磁傳感器
|
|
安裝在門、窗上，當門、窗打開時，觸發傳感器，向指定手機報警
|

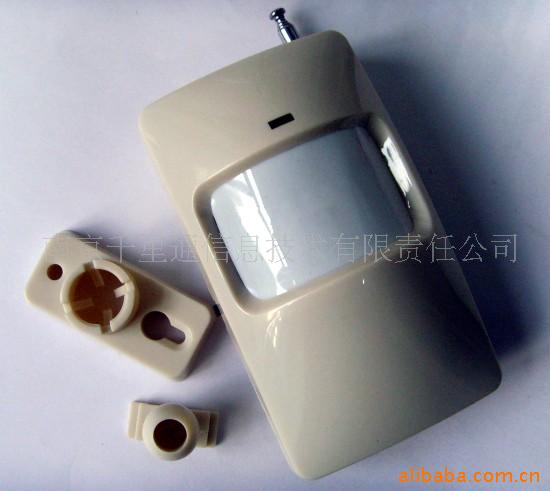

無線人體紅外傳感器
安裝在室內后面對窗戶，當有人在室內走動或有人從窗戶進入，觸發傳感器，無線報警。
有線人體紅外傳感器
安裝在室內或面對窗戶，當有人在室內走動或有人從窗戶進入，觸發傳感器，向指定手機報警。

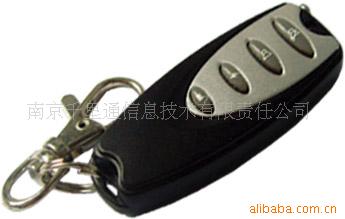

遙控器
對報警主機進行全設防、半設防、解防的操作。

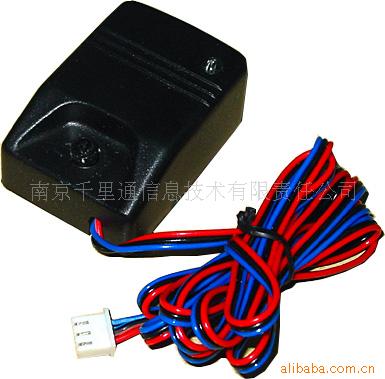

振動傳感器
安在重要物品上、當有人搬動時，觸發傳感器，向指定手機報警。
有線紅外對射柵欄
形成一道看不見的紅外墻，有人闖入時，遮擋紅外線，觸發傳感器，向指定手機報警。
