雙膜片式高靜壓差壓表主要用于過濾器的正負壓力端，液體灌液

位、泵出入口、輸油管線、輸氣管線和加壓泵站等場合的壓力差的

測量。本儀表具有較高的耐壓性能，并適合于在有腐蝕性的環境中

使用。

技術參數

執行標準：Q/YG BBI009-2005

精度：1.6%, 2.5% (高于0.1MPa 可選1.6 級)

表玻璃：雙層安全玻璃

指針：鋁，黑色，可調零

表頭形式：外徑100，150 密閉型干表(充油CYAN 可選)

防護等級：IP65

膜片材質：316L(負壓膜片)316Ti(正壓膜片)

過程連接：316 不銹鋼

表殼材質：304 不銹鋼

機芯材質：304 不銹鋼

防爆塞和充油塞材質：耐油橡膠

靜壓：盤面滿量程

動壓：0.7 ×滿量程

過壓保護：雙邊耐壓達到10 MPa

使用溫度：－ 20℃～60℃

溫度漂移：隨介質溫度每變化± 10℃，

　　　　　指針指示位置漂移± 0.8%

儀表量程：16KPa、25KPa、40KPa⋯⋯600kPa (見規格代碼表)

表連接：M20×1.5 G1/2” NPT1/2， NPT1/4 內螺紋(不配三閥組時)另外還可以做成長尾法蘭連接、長尾螺紋連接、隔膜長尾法蘭連接(主要用于粘稠介質或特殊材料膜片)。

表盤：鋁，白地黑字(表盤可以根據用戶要求設計為非標形式)

儀表應配三閥組或五閥組使用。

表殼充油: YCAN 充填硅油；YCA 為干式

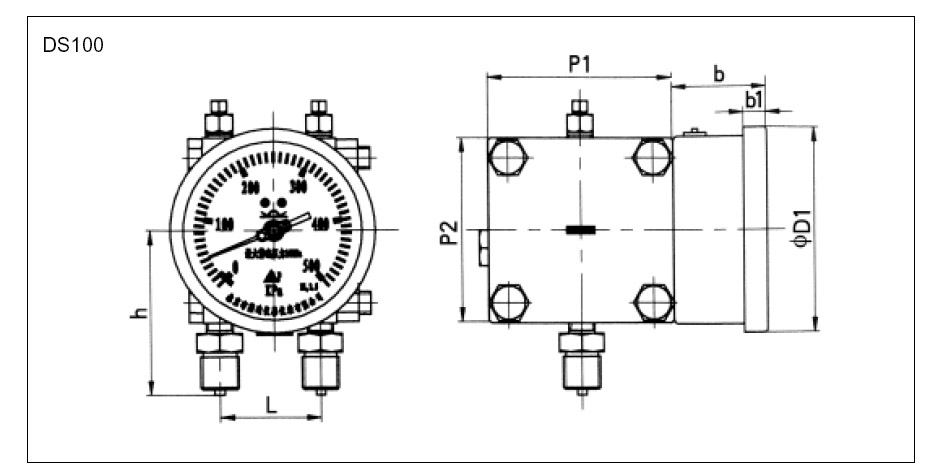

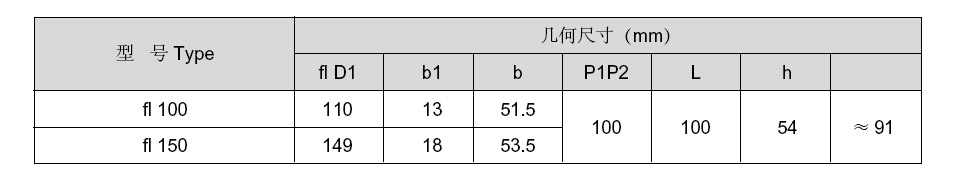

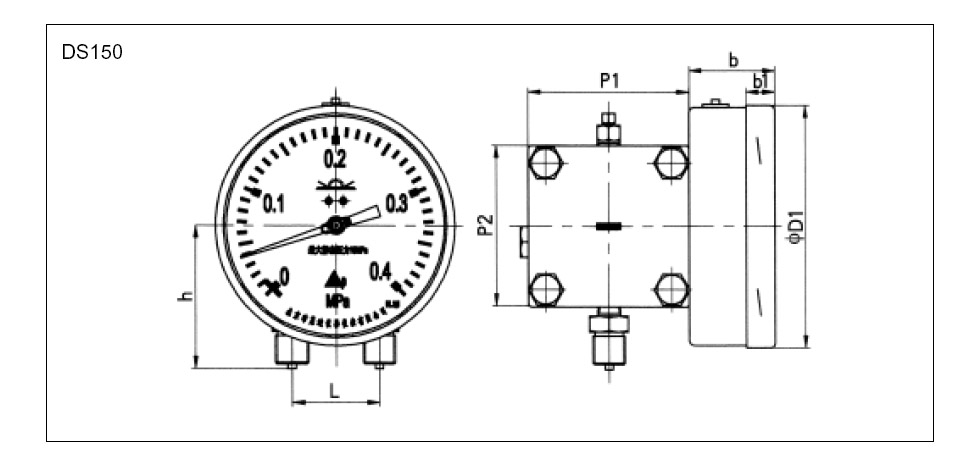

差壓表外形幾何尺寸

差壓表安裝幾何尺寸

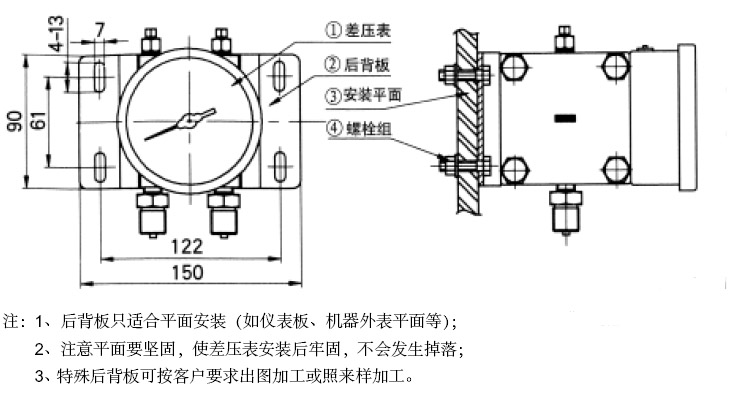

(一) 后背板安裝

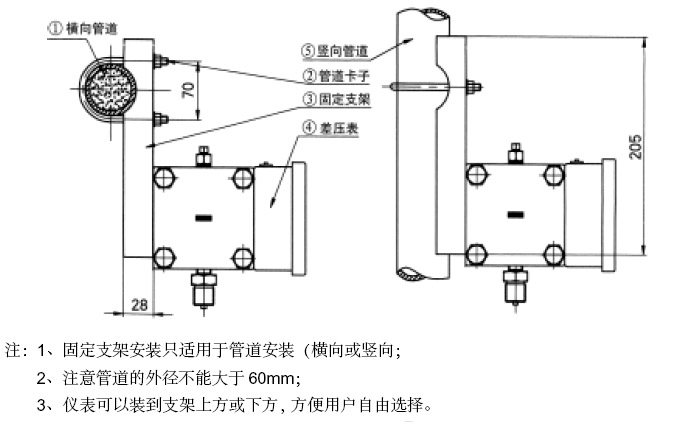

(二) 固定支架安裝

量程范圍規格代碼表

選型代碼

量程規格

選型代碼

量程規格

選型代碼

量程規格

K110

16KPa

K192

100KPa

K220

400KPa

K150

40KPa

K196

160KPa

K240

600KPa

K170

60KPa

K200

250KPa

以上量程為常見量程

以上量程以外規格另行商定

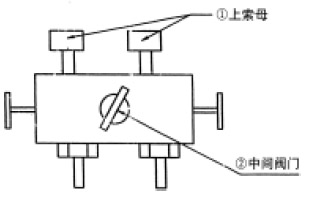

三閥組的安裝、拆卸及使用方法

安裝

1. 正常使用差壓表必須配三閥組或五閥組以保護差壓表正常工作。

2. 差壓表和三閥組用兩個索母緊固。索母和差壓表接頭密封面應加四氟墊片。

3. 裝有三閥組的差壓表在使用前必須把中間閥門打開，并把正壓閥門和負壓閥門打

開。(當P+ 和P- 任意的壓力先進入時，中間閥門能起到平衡差壓表兩腔體內的壓

力的作用，以免打壞差壓表。)

4. 當P+、P- 的壓力正常進入三閥組后，再關閉中間閥門使差壓表正常工作。如差

壓表表針有輕微離零屬正常，只需把表針調到零位即可(注意必須用肥皂水檢驗所

有密封口是否泄露，如有泄露必須緊固。)

5. 差壓表有后背板式安裝(如圖)和立管固定方法。(管卡子卡到管子上)。

拆卸

1. 首先打開三閥組的中間閥門。并打開正壓和負壓閥門(正壓負壓閥門原始為打開)

2. 關閉總進氣的兩個閥門。(在設備的主管道上)

3. 拆下更換儀表(卸兩個索母)注意用扳子卡住差壓表的接頭，只拆三閥組上的上

索母。先松開一點放空壓力，再把卡到管子上的卡子螺母松掉，并把卡子拿下。

4. 再把三閥組上的兩個索母慢慢松開把差壓表取下。(注意一定要兩個索母同時松)

5. 把新表裝上的方法同上面安裝方法最好換上兩個新的四氟墊(確保不漏)

6. 把卡子卡好

7. 先開總開關(兩個)，再關上差壓表三閥組中間的閥門(新接口用肥皂水試漏)。

8. 兩分鐘后把差壓表表針調到零位。(如沒有輕微離零不用調整)

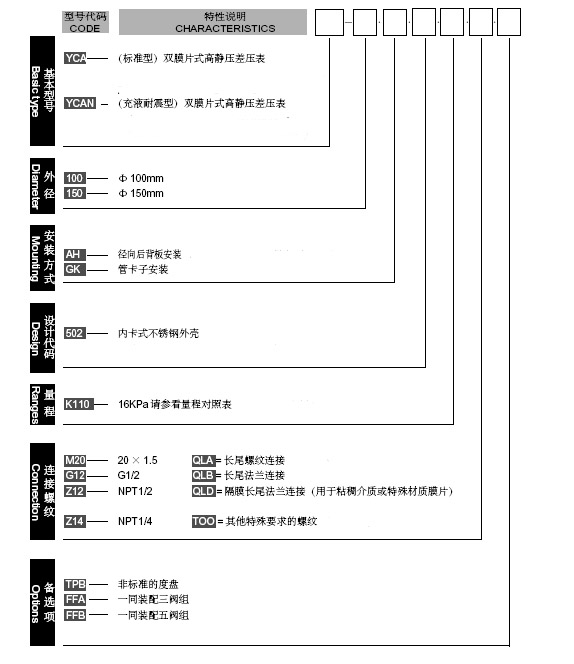

如何選型
