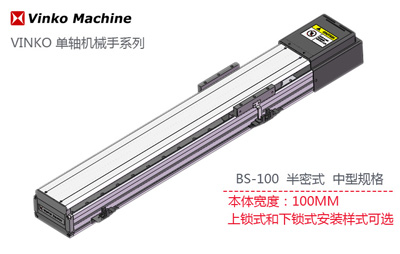

工業機器人產品|Robots BS系列單軸機械手-滾珠螺桿型(半密式) BS-100規格參數表 |
|
|
|
|
|
|
|
|
技術參數 |
|
|
|
|
| 驅動功率 |
200W |
| 額定扭矩(N·m) |
0.64 |
| 導程 |
5 |
10 |
16 |
20 |
| 最高速度(mm/sec) |
250 |
500 |
800 |
1000 |
| 可搬重量 |
水平 |
40 |
20 |
16 |
12 |
| 垂直 |
20 |
12 |
8 |
6 |
| 額定推力(N) |
723 |
361 |
226 |
181 |
| |
|
|
|
|
| |
|
|
|
|
|
通用參數 |
|
CAD資料下載 |
| 重復定位精度 |
C級±0.02mm，P級±0.01mm |
 BS-100 馬達直接安裝型 |
| 驅動方式 |
C級φ16mm轉造C7，P級φ16mm研磨C5 |
BS-100 馬達側面安裝型 |
| 容許力矩 |
Ma：25.2Nm，Mb：36.4Nm，Mc：62.2Nm |
BS-100 馬達底側安裝型 |
| 基座材質 |
硬質擠壓鋁合金，白色光澤(可定制黑色色澤) |
注：BS-100型適合安裝200W伺服馬達。 |
| 安裝面精度要求 |
平面度0.05mm以下，P級0.02mm以下 |
非上述馬達規格請向技術人員確認。 |
| |
|
|
|
選型示例 |
|
|
| |
|
BS - 100 - P10 - 800 - 1 - C - S - 01P |
|
類別 寬幅 導程 有效行程 馬達安裝樣式 精度等級 感應開關 特殊規格 |
|
P05：5mm 100:100mm 1：馬達直接安裝 C：標準精度 S：正，負，原點，內藏式 （馬達型號） |
|
P10：10mm ~ ~ 2R：馬達右側安裝 P：中級精度 J：正，負，原點，外掛式左側 |
|
P16：16mm 800:800mm 2L：馬達左側安裝 K：正，負，原點，外掛式右側 |
|
P20：20mm 3：馬達底側安裝 N：無 |
| |
|
|
| |
|
|
