風河科技研制的mini-M603模塊能夠?qū)S232或RS-485接口轉換為以太網接口。本模塊內部集成了TCP/IP協議棧，用戶利用它可方便的為串口設備增加以太網接口，使之具備接入以太網的能力。 mini-M603可用于串口設備與PC機之間，或者多個串口設備之間的遠程通信。該模塊對用戶透明，用戶不需要了解復雜的網絡知識以及TCP/IP協議。本模塊可方便應用于工業控制、環境監控等領域。

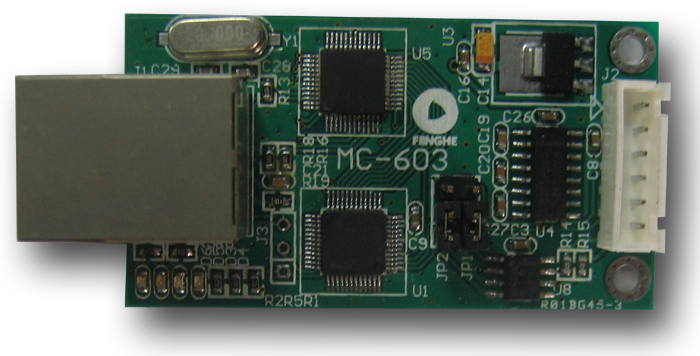

【實物圖】
圖1
【mini-M603模塊主要特性】
◆ 自適應10M/100M/1000M以太網；
◆ 可跳線選擇RS232或RS485輸出；
◆ 選擇RS485方式時，最大通信距離1200米；
◆ 串口數據傳輸速率：300bps~500Kbps，默認115200波特率；
◆ +5V直流供電。
【接口定義】
RJ45接口定義：
圖2 RJ45接口引腳排列
表1 RJ45接口引腳說明
|
管腳號
|
信號
|
|
1
|
TX+
|
|
2
|
TX-
|
|
3
|
RX+
|
|
4
|
RX-
|

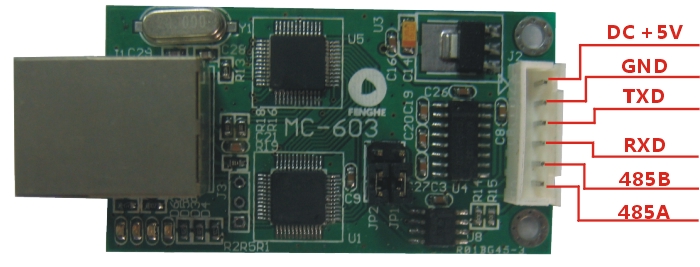

6芯接口定義：
圖3 6芯接口引腳排列
表2 6芯接線端口管腳定義表
|
引腳號
|
引腳名稱
|
方 向
|
功 能 描 述
|
|
1
|
＋5V
|
Input
|
直流電源
|
|
2
|
GND
|
－
|
地
|
|
3
|
TXD
|
Output
|
RS232發送
|
|
4
|
RXD
|
Input
|
RS232接收
|
|
5
|
485B
|
I/O
|
485總線B端
|
|
6
|
485A
|
I/O
|
485總線A端
|
【跳線說明】

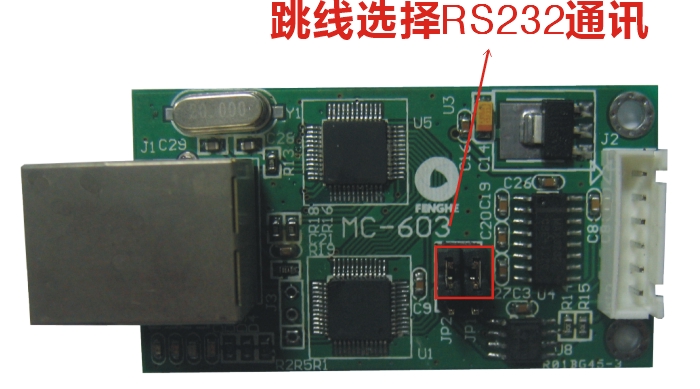

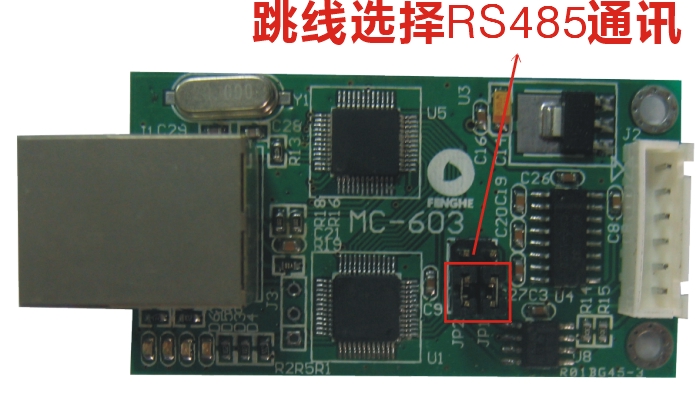

RS232和RS485通訊選擇通過跳線來實現，跳線方式如圖4和圖5所示：
圖4
圖5

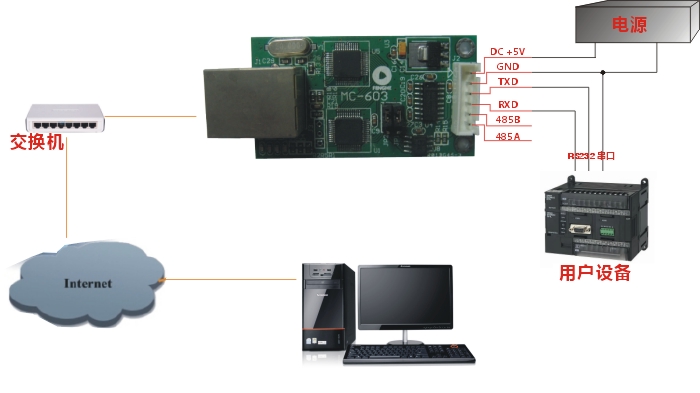

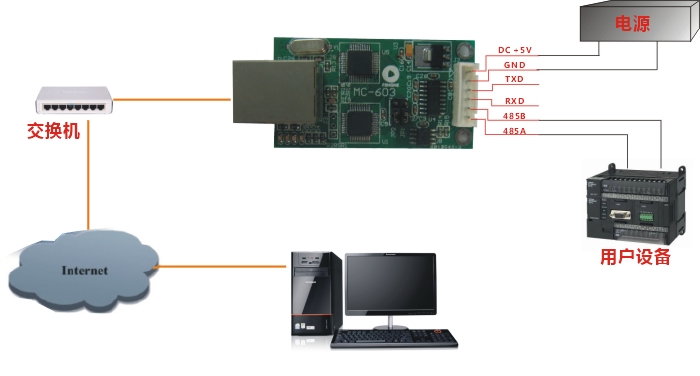

【硬件連接示意圖】
圖6
圖7

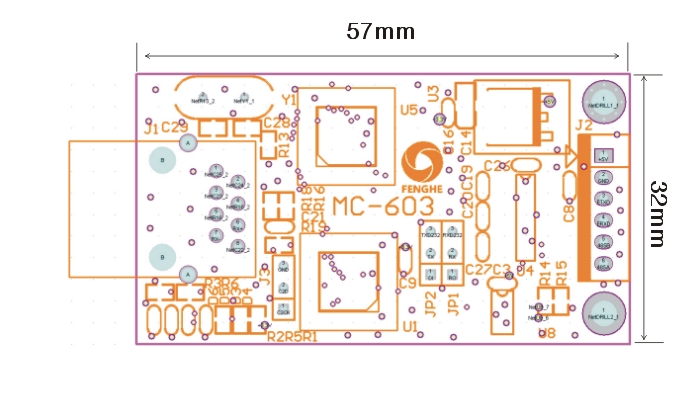

【機械尺寸】
圖8
【售后服務】
提供12個月的免費包修服務，終身保修。
