一、概述
真空包裝機是廣泛應用于包裝行業的一種機械設備，原有設備大多為繼電器控制，故障率高、穩定性差、功能單一。由于NA200系列小型PLC具有可靠性高、性價比高及完全采用硬邏輯實現解析等特點，為了提高產品性價比和可靠性，采用NA200系列PLC開發出了真空包裝機專用PLC控制系統，使之集成了多種功能于一身，并取得良好經濟效益。
二、工藝要求
真空包裝機具有四種功能檔位：封口、手動真空、自動真空和充氣。四種功能由旋轉開關進行切換，切換時要求能夠立即終止正在進行的功能，內部寄存器和輸出需要必須復位，再開始新的功能過程。設備設置一個腳踏開關由觸發過程輸入控制。
工藝過程描述如下：

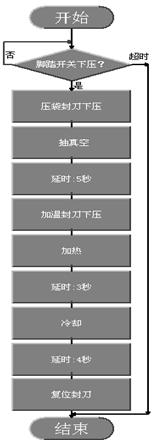

1、自動真空
2、充氣過程
充氣包括2個選擇:充氣1和充氣2，由檔位開關選擇。
充氣1過程是：真空－>充氣（定時器1控制充氣時間）－>封口。
充氣2過程是：真空－>充氣（定時器1控制充氣時間）－>真空－>充氣（定時器2控制充氣時間）－>封口。
三、系統配置
NA200系列PLC是真空包裝機系統的控制核心，通過它控制的外圍設備有真空泵、充氣泵、加熱電絲和位置檢測開關等。

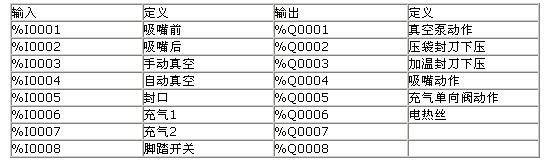

NA200系列PLC配置如下：
輸入 定義 輸出 定義
四、結束語
真空包裝機電氣控制系統由NA200系列PLC構成，與原先PLC構成的電氣控制系統比較具有明顯的優勢，主要表現在通過簡易人機代替了多個時間繼電器，節省了PLC的IO點和避免了時間繼電器容易損壞的問題，提高了設備的可靠性，產生了良好的經濟效益。
在真空包裝機中的應用表明，NA200系列PLC是一款性能價格比較高的小型可編程控制器，較適用于小型機械設備的電氣控制系統，主要體現在以下幾點：
1、價格低，能很好的控制設備成本。
2、具有簡易的人機功能。
3、編程簡單，電氣工程師上手容易。
4、優異的在線編程和監控能力，非常實用于現場調試。
|
