Haiwell(海為)PLC在油田注水監控系統上的應用
廈門海為科技有限公司
收藏本文     查看收藏

  關健字:Haiwell(海為)國產PLC、遠程IO、計算機監控、ModBus通信協議

  一、概述

  油田注水監控項目就工程本身來說并不復雜,主要是監控油田注水系統各部分設備的運行情況和工藝參數,包括壓力、溫度、流量、電壓、電流等,根據各參數的情況設定報警并保護設備安全。

  項目特點:模擬量點多(本例子項目88個點),監控點比較分散

  項目要求:

  1、   系統穩定可靠
  2、   強大的通訊擴展能力
  3、   系統實時性高
  4、   成本低廉
  5、   實施簡單、施工周期短
  6、   通過組態軟件顯示監測參數,88個點達到上限或下限時都需要報警,其中27點達到下下限或上上限時,需要緊急停機
  7、   2臺上位機同時監控工作,各自獨立,1臺計算機故障不會影響對系統的監控

  二、控制系統的選擇

  可以使用的控制系統有很多,也有許多成功的案例,一般來說主要有:PLC系統、數據采集系統、單片機系統

  PLC系統:對一般小型PLC是無法實現本項目,因?yàn)槟M量點比較多且要求很強的通訊擴展功能,因此目前多采用中型PLC,如S7-300。缺點是成本比較高

  數據采集系統:具有很強的擴展能力,非常適合分散遠程安裝,如亞當模塊。缺點是實時性不足,控制能力弱

  單片機系統:專為系統開發,缺點是靈活性不足,擴展能力弱

  選用Haiwell(海為)PLC的理由

  1、Haiwell(海為)PLC通過CE認證系統穩定可靠,且性價比高節省投資成本

  2、編程簡單方便,通過內置仿真器仿真運行調試程序大大縮短了現場調試時間

  3、海為模擬量模塊既可以本地并行擴展,也可以分散遠程安裝作為遠程IO使用,不受AI/AO點數的擴展限制,完全可以實現對大點數系統的控制。

  4、海為PLC支持5個通訊口,系統實時性高,通訊量的大小不影響程序的運行速度,程序的大小不影響通訊的速度,所有通訊由單指令完成,可以同時得電運行而不用考慮通訊端口沖突、發送接收控制、通訊中斷處理等問題,而且具有對每個節點通訊故障的報警功能

  三、系統網絡圖

  PLC配置:(8*DI 32*DO 88*AI 3個通訊口)

  1、主機:HW-S16ZS220R   1臺
  2、AI模塊:HW-S08AI024N  11臺
  3、DO模塊:HW-S24DO024R  1臺
  4、擴展通訊模塊:HW-S01RS   1臺

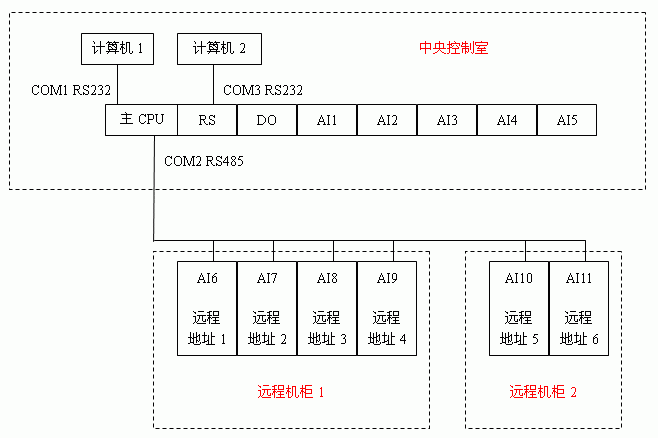

  網絡圖如下:

  四、部分程序說明

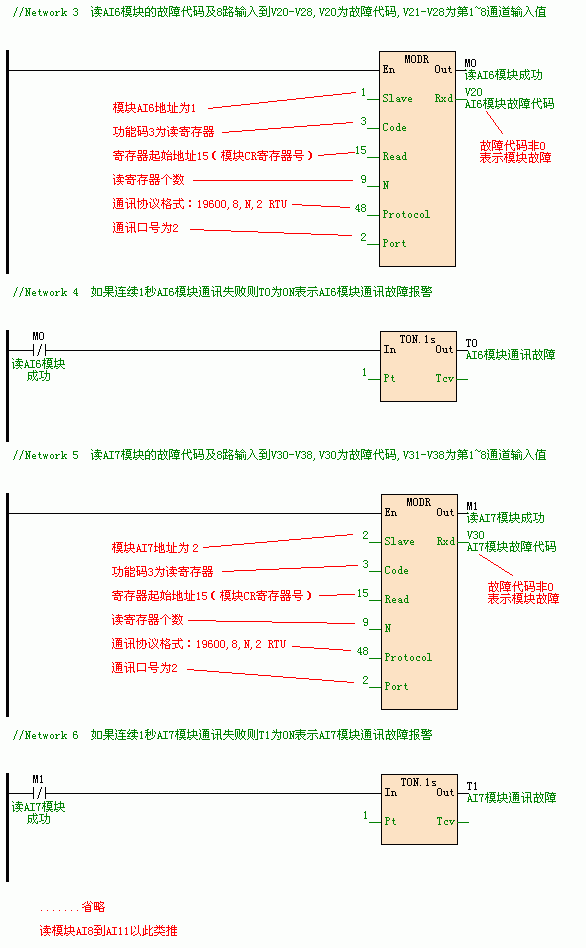

  1、   遠程IO采集及遠程站故障報警:使用Modbus讀指令MODR將每個遠程IO模塊的8個通道值及故障代碼讀到PLC主機中,故障代碼非0則報模塊故障,與模塊通訊失敗連續1秒則報與該模塊通訊失敗

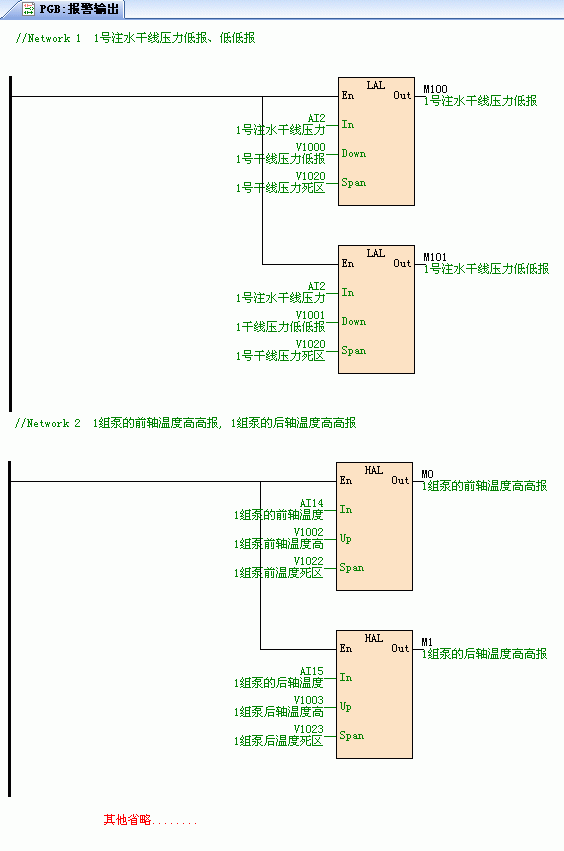

  2、   高報、高高報、低報、低低報:海為PLC提供了高限報警HAL和低限報警LAL指令,2條高報實現高高報,2條低報實現低低報,HAL和LAL指令與一般比較指令不同,它帶死區功能避免了數值波動引起的報警頻繁跳動

  3、上位機軟件:可以使用組態軟件,亦可使用海為免費的通訊控件自己編寫監控程序。組態一次可以分別安裝在計算機1和計算機2中,實現同時監控
