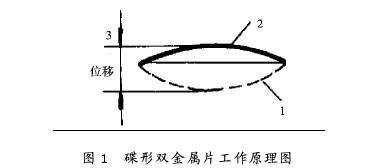

將兩種熱膨脹系數相差懸殊的金屬或合金彼此牢固地復合在一起形成碟形雙金屬片，當溫度升高到一定值，雙金屬片就會由于下層金屬膨脹仲長大，上層金屬膨脹仲長小而產生向上彎曲的力，彎曲到一定程度便能帶動電觸點，實現接通或斷開負載電路的功能;溫度降低到一定值，雙金屬片逐漸恢復原狀，恢復到一定程度便反向帶動電觸點，實現斷開或接通負載電路的功能。碟形雙金屬片工作原理如圖1所示，初始狀態為1(室溫下)，受熱(或冷)后跳到狀態2，產生位移3。
航空用的溫度繼電器與民用溫度繼電器在工作原理上是基本相同的，但是航空工業由于工作環境苛刻、設備結構復雜等，對所選用的器件在材料、工藝、試驗、使用壽命等方面都有著極其嚴格的要求，比如生產出的產品需要通過環境三防(濕熱、霉菌、煙霧)、振動(正弦、隨機)、加速度、沖擊、低空氣等一系列的試驗，對于產品的壽命要求是同機同壽命，工藝要求進行較長時問的穩定處理等。顯然目前工業上常用的民用溫度繼電器自動檢測方法就已經無法適用于我們的要求，因此我們便提出了本文所介紹的一種新的溫度繼電器檢測方法。
|
