摘要：本文將論述一個基于DSP 的電力系統電力參數的檢測與計算的設計。電力參數準確、快速測量對于實現電網調度自動化、保證電網安全與經濟運行具有十分重要的意義。本設計將得到日益廣泛應用的數字信號處理芯片與精確的傅立葉變換運算這兩種先進的軟硬件技術有效地結合起來，設計了一種基于DSP 的多功能電力參數測量儀。

　　The Parameters Detection and Calculation of The PowerSystem

　　Ye Bing, Ding Lei, Li ChengDong

　　(School of Information and Enectrical Engineering,CUMT,JiangSu XuZhou 221008)

　　Abstract: This article discusses the parameters detection and calculation of a power system based onDSP. Accurate powerparameters, rapid measurement for the realization of Automatical dispatching arevery important to ensure the security and economic operation of power grids. The article combinesdigital signal processor that is increasingly widelyused with the exact Fourier transformeffectively ,they are advanced computing hardware and software technology. And designs amulti-function parameter measurement of power based on DSP.

　　Keywords: Digital Signal Processing, Alternate Sampling,Fourier Transformation

　　因此，在供電系統的設計中，對諧波、負荷電流水平和功率因數等電網參數進行合理的估算，并采取相應的措施(如加設濾波和無功補償裝置)是非常必要的。隨著微處理器技術的快速發展、工業生產自動化程度的不斷提高，為本系統的成功研制提供了前提條件。設計的研制主要針對國內電力系統供配電的實際情況，通過基于DSP 的傅里葉變換算法[2]，采用交流采樣技術實現多種電力參數的在線實時測量，為電網的安全經濟運行提供可靠保證。同時借鑒國內外研制同類裝置的經驗，研制和開發一種實用高效的電力參數測試儀，以適應電力系統自動化發展的需要。在實際繼電保護系統的測量參數中，我們要考慮的問題很多，測量內容也很多。本文設計主要針對線路保護中的三相電壓、電流、功率、功率因素、頻率、諧波等電力參數進行檢測及計算。

　　1 電力參數的交流采樣算法及軟件實現方法

　　1.1 傅立葉算法

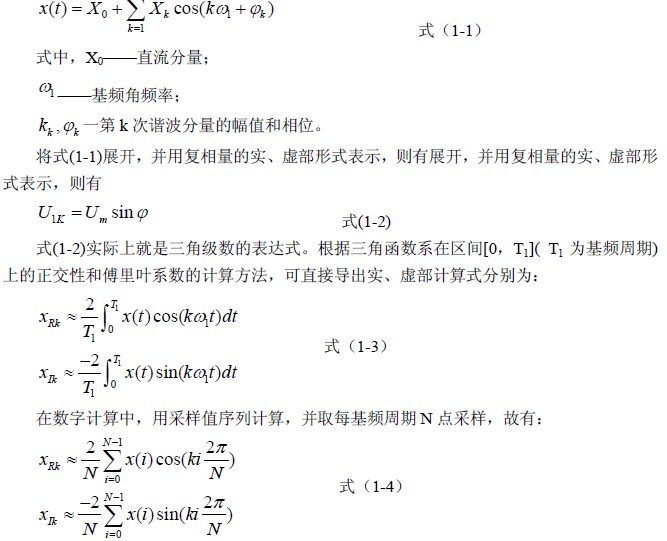

　　縱觀國內外電力系統參數的采樣與檢測，目前對電力系統參數的主要采樣方法有兩種：直接采樣點算法，快速傅立葉變換算法[3](FFT)，本文主要利用快速傅立葉變換算法，對于直接采樣點算法不予詳細介紹。傅氏算法的基本思想源于傅里葉級數。該算法假設輸人信號為周期性函數信號，即輸入信號中除基頻分量外，還包含直流分量和各種整次諧波分量。此時，輸入信號可表示為：

　　式(1-4)即為傅氏算法。由于該算法的數據窗寬度為一個基頻周期，故也稱為全周傅氏算法。根據三角函數的正交性，當輸入信號為周期性信號時，采用傅氏算法可準確地求出信號中的某次諧波分量，并保證其他整次諧波分量及恒定直流分量衰減到零。

　　1.2 傅里葉算法的應用

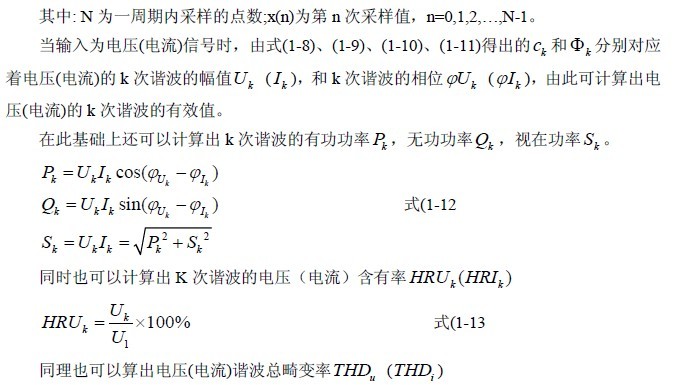

　　傅里葉算法假設輸入信號為一周期性信號，根據傅里葉級數可知，交流電壓(電流)輸入信號可表示為:

　　2 系統硬件設計

　　2.1 系統總體框圖

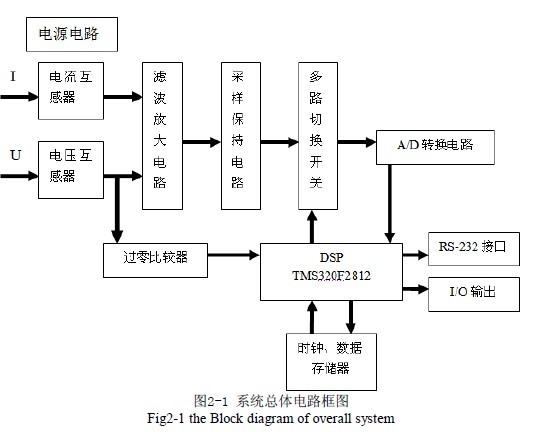

　　可編程 DSP 芯片是一種具有特殊結構的微處理器，為了達到快速進行數字信號處理的目的，DSP 芯片一般都具有程序和數據分開的總線結構、流水線操作功能、單周期完成乘法的硬件乘法器以及一套適合數字信號處理的指令集。電力參數實時檢測系統以TMS320F2812[4] DSP 為核心，主要由電源電路、濾波放大電路、電壓電流互感器、采樣保持器電路、多路數據同時采樣電路、A/D 轉換電路、時鐘電路、大容量存儲電路等部件組成。系統總體框圖如圖3-1 所示。

　　電力參數實時檢測系統的具體工作原理如下：該系統同時采集6 路信號，即三相電壓、電流。用電壓、電流互感器來采樣三相電壓、電流信號;經過濾波放大電路把采樣到的電壓、電流信號送到多路數據同步采樣電路中進行同步模數轉換;將轉換后的電壓和電流的數字信號送到DSP 處理器;經過復序列FFT 算法程序計算，得到所需要的電力參數;最后將這些數據接口存入存儲器并且通過RS232 接口電路送給上位機實現人機對話。

　　2.2 采樣脈沖的產生

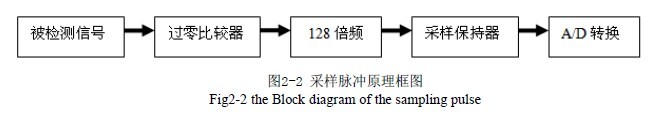

　　電力系統中的電壓、電流信號是一種包含有多次諧波分量且基頻會發生漂移的周期信號。對此種信號的采樣進行分析和處理的一個主要誤差來源是采樣頻率和信號基頻不同步時產生的泄漏誤差。一般硬件方法是盡可能提高定時器的分辨率。軟件方法是采用插值或排序等算法。這些方法只是減少了誤差，不能從根本上消除誤差，并且增加了系統硬件成本和軟件工作量。本系統中采用以數字鎖相環為核心的采樣脈沖產生器，硬件成本很低，并且大大減小了軟件工作量，最重要的是它從根本上消除了由于不同步帶來的誤差。如圖3-2 所示，將待測信號經過過零比較器，得到一個方波。設信號頻率為f ;反饋頻率為f f ，輸出信號的頻率為o f 。根據閉環控制理論f f = i f ，由于要在一個基頻周期內采樣128 點，所以采樣信號的頻率要是基頻的128 倍，需要128 倍頻，通過分頻器選擇分頻比，使f f =(1/128) o f ，從而得到fo =128 fi。所以采樣信號周期T=156.25μ s (設基頻為50Hz)。

　　2.3 A/D 轉換電路

　　本系統中采用MAX147 作為A/D 轉換器。MAX147 是一種具有8 個單端輸入通道或4個差動輸入通道的12 位精度的串行數據轉換器。輸入電壓范圍：0～2.5V(或-1.25V～+1.25V)，可軟件配置單/雙極輸入。采樣頻率可133kHz。采用單電源供電，工作電壓范圍+2.7～+5.25V。它的功耗低：在3V/133kps 時其電源電流為1.2mA,在3V/133kps 時其電源電流為54μA，而在掉電模式時僅為1μA。它的通信接口與SPI/QSPI/Microwire/TMS320 兼容。
