1. 模型

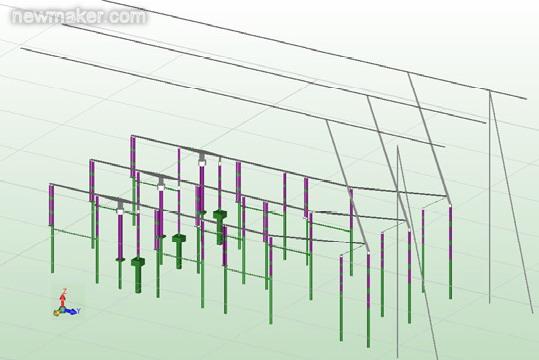

下面是變電站的模型，模型中有斷路器、避雷器、PT、接地刀閘、支柱絕緣子、隔離開關以及桿塔、電力傳輸線等組件。
這里計算了兩種情況，第一種是交流電場，第二種是直流電場。電壓是303KV，交流情況下，三根電力傳輸線的電壓相位依次相差120度。模型中絕緣子材料是瓷，電導率1e-10，介電常數為6，其他的部分是金屬，交流情況下按懸浮導體處理，電導率為1670000，空氣的介電常數為1.00059，空氣的電導率為1e-14。
2. 網格剖分

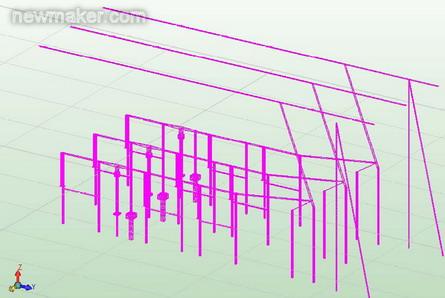

下面是某個組件上網格剖分情況的放大圖：

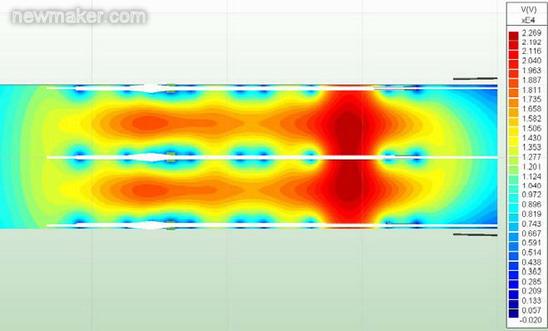

下圖是交流情況下位于Z=2米高處的電壓分布云圖：

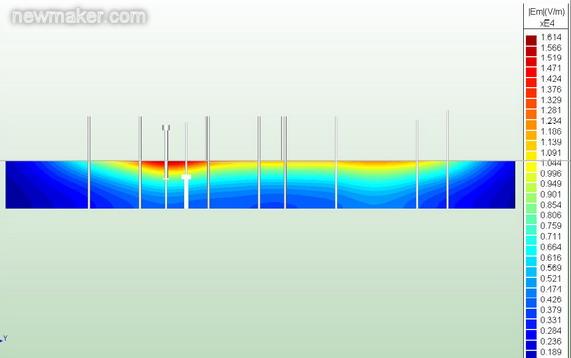

下圖是交流情況下位于X=3.8米處(兩排組件間的走廊)垂直于地面、平行于YOZ面的電場分布云圖：

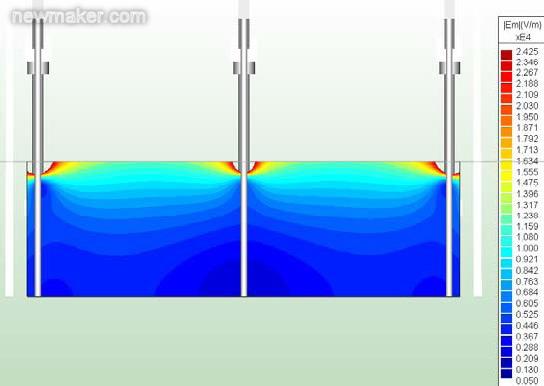

下圖是交流情況下位于Y=20米處垂直地面、平行于XOZ面的電場分布云圖：

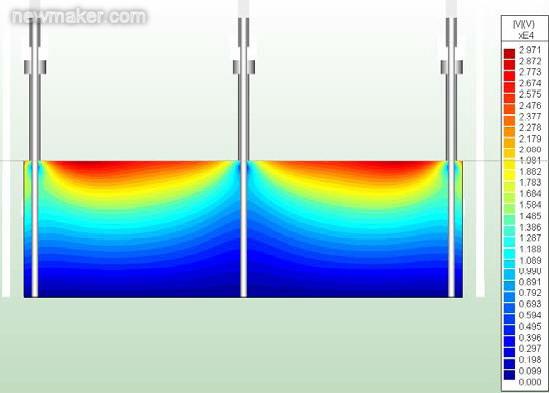

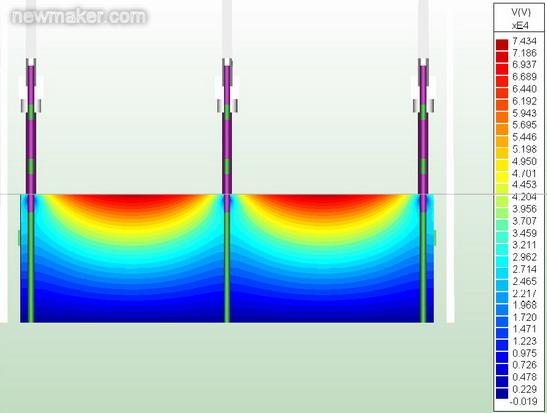

下圖是交流情況下位于Y=20米處垂直地面、平行于XOZ面的電壓分布云圖：
4. 直流計算結果

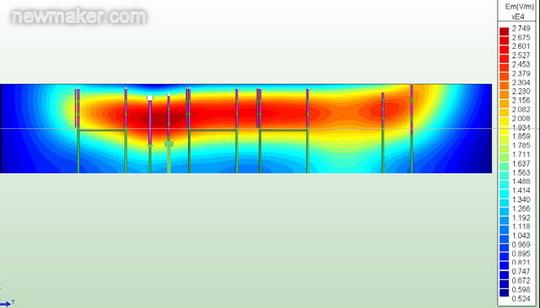

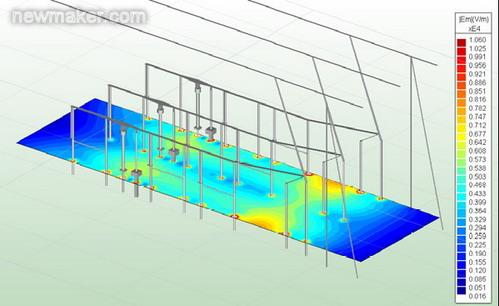

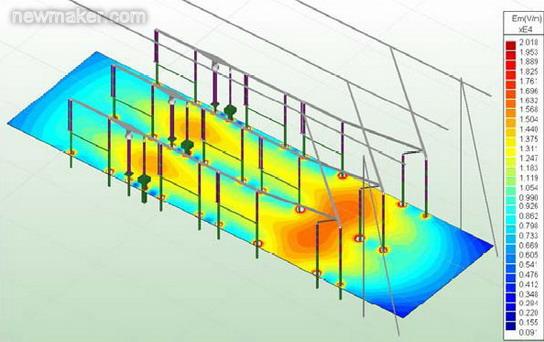

下圖是直流情況下位于Z=2米高處的電場分布云圖：
下圖是直流情況下位于Z=2米高處的電壓分布云圖：

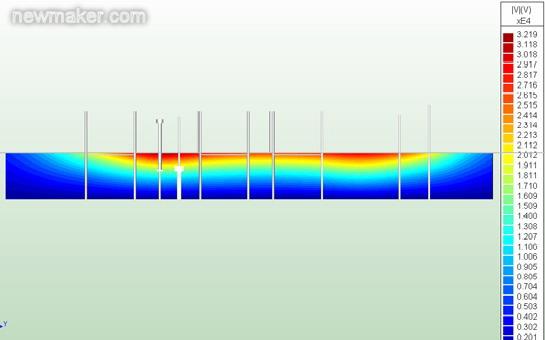

下圖是直流情況下位于X=3.8米處(兩排組件間的走廊)垂直于地面、平行于YOZ面的電場分布云圖：

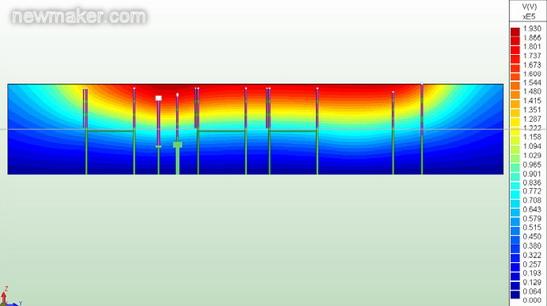

下圖是直流情況下位于X=3.8米處(兩排組件間的走廊)垂直于地面、平行于YOZ面的電場分布云圖：
下圖是直流情況下位于Y=20米處垂直地面、平行于XOZ面的電場分布云圖：
|
