電氣接線圖自動繪制軟件的實現
武漢天立華高電氣設備有限公司

電力系統的設計和管理過程中，電氣接線圖是一項比較重要的管理工作，傳統的電氣接線圖通常采用AutoCAD來繪制，保存成紙介質或電子文件的形式。在單獨進行管理圖紙時，沒有任何問題，而當開展電力系統的電子政務管理時，由于CAD圖紙不便于共享，難于實現遠程操作，顯示出這種方式在現代化管理中的不足。

　　本文介紹一種利用混合編程的方法，將電子政務管理系統和Auto CAD繪制的圖紙進行統一管理，使電氣接線圖的管理納入電子政務系統中。本系統可以提高管理效率，降低圖紙繪制人員的工作強度。

　　1 系統構成

　　本系統的整體結構如圖1所示。

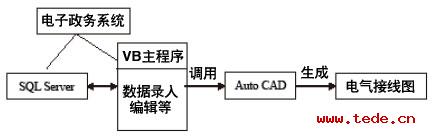

　　　　　　　　　　　　　　圖1 系統整體結構示意圖

　　在電子政務系統中，利用VB實現系統的前臺管理，用SQL Server進行后臺的數據管理。而自動繪圖軟件就是利用電子政務系統對電氣接線圖中的各個參數進行管理比較方便的特點，通過VB對電氣接線圖中元器件等的位置和大小比例等進行計算，并通過對Auto CAD進行調用，自動生成CAD圖。用戶可在生成的CAD圖的基礎上再進行相應的調整工作，從而降低電子政務系統中生產系統的管理難度和工程設計人員的工作強度，提高企業的整體工作效率。

　　2 系統實現

　　下面以一個變電站主接線圖為例，介紹自動繪圖的實現過程。

　　變電站主接線圖中，主要的設備有變壓器、母線、TV、TA、補償電容、避雷器、開關和斷路器等，相關的指標包括進線方式、母線的分段形式、出線路的條數等。

　　要實現自動繪圖功能，需要對上面所述的設備和相關的指標進行建模，并用函數來實現相應的繪圖功能。繪圖函數的參數包括繪制圖形的大小比例、圖形的位置坐標、線寬以及圖形的自身參數等，其中圖形自身的參數在函數內部實現，圖形的大小比例、圖形的位置坐標和線寬等參數由外部相應的子程序產生，以外部參數的形式傳遞給函數。

　　2.1 電氣接線圖中設備的圖形參數的提取

　　在本系統的設計中，將各主要設備按照國標符號進行抽象，將其抽象成線段、矩形、圓、圓弧以及特殊的可填充圖形等，并產生標準的單元，以備在自動繪圖過程中進行調用。每個需要繪制設備在程序中用一個相應的函數來實現。如采用Y/△接法的變壓器，可以抽象為兩個圓形、一個三角形和五條直線，如圖2所示。

　　　　　　　　　　　　圖2　變壓器圖形分解示意圖

　　在實現的過程中，還需要系統按照所生成的圖的大小，傳遞給函數一個尺寸比例參數，使繪制的設備圖形按所需的比例進行放大。

　　2.2 電氣接線圖中設備位置的確定

　　在自動繪圖過程中，需要確定各個設備的所在位置，各個設備的位置參數將作為圖形繪制的參數傳遞給繪圖函數。

　　各設備位置的確定，取決于系統圖中圖形尺寸、設備的多少以及設備的連接關系等因素。如在變電站的電氣主接線圖中，系統的進線方式、出線路的條數、是否進行補償?shù)榷紩绊憟D中設備的分布。本系統中采用先結構后器件的思路進行整體結構布局的設計，先確定進線方式，再確定主變形式，最后確定出線路的條數，采用上面進線、下面出線，進線側設備占整幅圖的1/3、主變及高低壓母線占1/3、出線側占1/3的比例進行設計。各設備再按相應的比例進行布局，力求圖形界面比例適當，結構合理。

　　不同的電氣圖，要求的布局方案不近相同，在設計本系統時，分別給予了考慮，采用了不同的模型方案。在繪圖完成后，設計人員還可在Auto CAD環境下，對繪制的圖形進行微調，使其更加美觀和實用。

　　2.3 VB對Auto CAD的調用

　　可以選擇在VB的LoadForm或任何其他事件中建立CAD物件。

　　3 結束語

　　本設計能夠?qū)崿F(xiàn)電力企業電氣接線圖的自動生成，系統通過調用電子政務系統的系統信息即可生成CAD圖紙，省卻了設計人員的繪圖工作，降低了工作強度，提高了工作效率。電子政務的使用人員可以方便地根據需要生成相應的電子圖紙，提高了管理效率，可靈活、高效地實現電氣接線圖的自動生成和實時的查詢與系統更新工作。

　　本系統具有運行可靠、使用簡單、易于維護的特點。
