摘要： 文章對國外特高壓(UHV)輸變電技術，特別是UHV變壓器技術的現狀及發展趨勢進行了介紹和分析，希望對我國1 000 kV特高壓輸變電系統的研究、設計和建設能起到參考和借鑒作用。
關鍵詞： 電力系統；特高壓；變壓器
中圖分類號： TM41；TM72
隨著大型水電、火電及核電基地的建設，我國對遠距離、大容量超高壓及特高壓輸電的需求日益增加。在現已運行的電網中，我國直流最高電壓等級為±500 kV，交流最高電壓等級也為500 kV。2005年底交流750 kV電壓等級的電網即將投運，目前又在規劃、研究、探討直流±800 kV、交流1 000 kV及以上電壓等級特高壓電網的建設。文章對國外特高壓(UHV)輸變電技術，特別是變壓器技術的現狀及發展趨勢作一此深入的介紹和分析，以期對我國1 000 kV特高壓輸變電系統的研究、設計和建設能起到參考和借鑒作用。
1 烏克蘭變壓器技術現狀及發展趨勢
烏克蘭是世界上少數已具有開發超高壓、特高壓輸變電技術經驗的國家之一。烏克蘭扎布羅熱變壓器研究所是全世界最大的變壓器研究所，該研究所的主要工作范圍有：開展科研工作、設計工作、軟件工作、開發新產品、設計工裝設備及研究生產工藝、制造樣品和少量產品、電氣設備試驗、修理復雜的電氣設備、研究并提出國家標準、產品認證和咨詢服務。其進行過的重要產品開發和試驗項目有：DC±750 kV，320 MVA變壓器、平波電抗器、隔離開關；750 kV并聯電抗器；667 MVA，1 150/500 kV自耦變壓器模型；1 800/500 kV自耦變壓器模型；750～1 800 kV套管；DC 600 kV脈沖裝置；220～500 kV中性點套管；干式變壓器環境試驗容量達到1 600 kVA；750 kV及以下電磁式電流互感器；500 kV及以下電磁式電壓互感器；750 kV電容式電壓互感器。
2 俄羅斯變壓器技術現狀及發展趨勢
俄羅斯20世紀70年代已做出了單相417 MVA/1 150 kV、三相1 000 MVA/500 kV的變壓器，80年代做出單相667 MVA/1 150 kV與三相1 250 MVA/330 kV的變壓器。
2.1 根據運行經驗對變壓器設計和工藝的改進
1955～1990年，工廠生產的電力變壓器參數有了大幅度提高，電壓等級從220 kV提高到了1 150 kV，三相變壓器的容量從240 MVA提高到了1 250 MVA，單相變壓器的容量從250 MVA提高到667 MVA。
通過運行事故的反饋，烏克蘭扎布羅熱變壓器研究所對一系列課題作了深入研究，取得了很好的改進效果，在系統中運行的240臺750 kV電力變壓器近15年無一臺發生事故，可靠性達到了較高的程度。在此基礎上，該研究所還系統地開發了變壓器的計算機輔助設計程序。
2.2 烏克蘭扎布羅熱變壓器廠
烏克蘭扎布羅熱變壓器廠（ZTR）是世界上最大的變壓器廠，它可生產電力和配電變壓器、電抗器、分裂電抗器、電壓互感器、電流互感器、DC換流變壓器、封閉母線（單相或三相）等。ZTR所生產的產品有70%用于出口，已有75個國家進口了該廠的變壓器，其中中國從該廠進口了73臺500 kV電力變壓器。ZTR生產過的主要產品有：① 三相1250 MVA/347 kV變壓器6臺（1980年生產）；三相1 000 MVA/500 kV發電機升壓變壓器21臺；三相三繞組300 MVA，500/154/38 kV變壓器。② 單相417 MVA，750/500 kV變壓器67臺（1978年生產）；單相533 MVA，500/330 kV與單相417 MVA，1 150/500 kV變壓器各1臺（1981年生產）；單相667/180 MVA，1 150/500 kV自耦變壓器26臺（1979年生產20臺，1972年生產6臺）。③ 320 MVA，±750 kV換流變壓器。④ 120 Mvar，800 kV和300 Mvar，1 150 kV并聯電抗器及其中性點電抗器。⑤ OLTC330 kV，2 000 A。⑥ 單相60 Mvar，500 kV可控電抗器1臺（1989年生產）。⑦ 417/50 MVA變壓器143臺（1972年生產105臺，1973年生產38臺）。⑧ 3相25 Mvar，110 kV可控電抗器1臺（1997年生產）。⑨ 單相500 MVA，765/345 kV±13%（每級1.3%）自耦變壓器出口巴西，P0=200 kW，Pk=700 kW。⑩ 配電變壓器及各種特種變壓器。 35 kV，31.5 kA封閉母線。
ZTR生產的鐵心綁扎采用粘帶綁扎，鐵心柱內填一層薄紙筒紙板，然后綁上粘帶，鐵心夾件采用鋼帶拉緊，與西門子、ABB公司所生產的變壓器結構相似。繞組電壓在500 kV及以上一律采用的是油流不導向結構，所以繞組內徑、外徑有鎖撐，看不見線餅里存在擋油板。變壓器附件較為落后，放油閥門采用的是水閥，油箱加工較為粗糙，油箱頂部斜坡較大，工人操作困難。變壓器采用磁屏蔽，硅鋼片寬度約為80 mm，厚度為15～30 mm，端部用電焊把硅鋼片焊在一起。變壓器套管結構較落后，套管上部帶了一個鐵絲均壓罩，不設均壓球，套管油壓靠另外設置的一個小油枕。
3 日本變壓器技術現狀及發展趨勢
為了滿足21世紀日益增長的電力需求，東京電力公司（TEPCO）開發了日本第一套1 000 kV輸電系統，并且正在Shin-Haruna變電站1 000 kV試驗場運行以測試1 000 kV設備的性能及可靠性。三菱電氣開發了多種1 000 kV電氣設備。東芝公司的Ako工廠生產了一款1 000 kV用于資格測試的有載調壓單相殼式變壓器。下面對東芝公司生產的1 000 kV變壓器的規格、構造、安裝和測試情況進行介紹。
3.1 規格

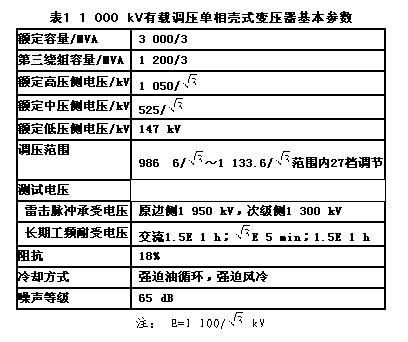

東芝公司1 000 kV有載調壓單相殼式變壓器的基本規格參數見表1。
高壓和中壓側容量的選擇主要是為了滿足最大輸送容量的要求。第三繞組容量1 200 MVA（40%的高壓和中壓側容量）的選擇主要是為了滿足1 000 kV輸電線路所要求的最大視在容量。低壓側繞組額定電壓如果像500 kV變壓器那樣選擇63 kV的話，將會導致很大的故障電流，選擇147 kV是為了使得和低壓側繞組相聯設備的體積不致增加。阻抗值（短路電壓百分比）選擇18%是考慮到電網的最大穩定性，它是由接地故障電流的抑制和變壓器設計的經濟性等因素決定的。因為1 000 kV變電站將建在山區，所以所有的變壓器配件都必須采用鐵路或大型拖車來運送。為了滿足運輸條件的限制，1 000 kV變壓器的主體部分被拆成了兩個單元，每個單元都配備一套自動有載調壓裝置。長期交流工頻耐受電壓的選擇是由對未來1 000 kV輸電系統的故障分析所得到的，在試驗過程中不得出現局部放電。雷擊脈沖承受試驗電壓是由具有高性能避雷器的1 000 kV輸電系統的暫態電壓分析所得到的。高壓側選擇1 950 kV，中壓側選擇1 300 kV。65 dB的噪聲水平主要是為了使變電站的噪聲降至最小，可通過在變壓器周圍安裝鋼板屏障來實現。
|
