---適用范圍---
該系統適用于城市供水系統中加壓泵站的遠程監控及管理。加壓泵站管理人員可以在供水公司的泵站監控中心遠程監測站內清水池水位或進站壓力、加壓泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控制、自動控制、遠程控制加壓泵組的啟停；光纖通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。
---系統組成---
主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。

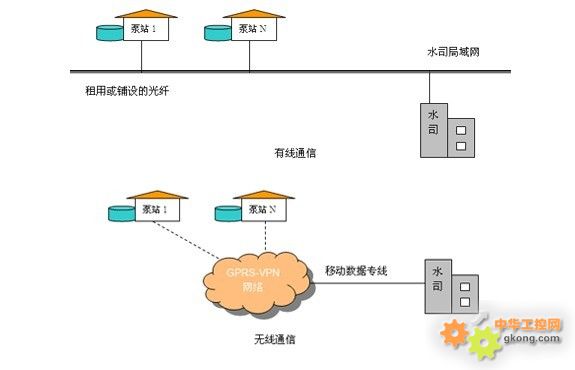

---通信平臺---
通信平臺常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。
---泵站遠程監控終端的功能特點---
◆ 采集進站管道壓力或清水池水位、出站壓力、出站流量。
◆ 采集每臺加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。
◆ 采集配電室各路開關狀態、電能等。
◆ 光纖通信時，圖像監視泵站全景、電氣室、泵房等重要工位。
◆ 支持加壓泵啟動柜手動控制、自動控制、遠程控制加壓水泵的啟停，控制模式可切換。
◆ 依據供水壓力和水泵運行時間，智能選擇水泵投入運行。
◆ 電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等情況發生時，立即上報信息。
◆ 支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。
◆ 存儲、顯示、查詢泵站監控?cái)?shù)據及工作參數。
◆ 支持多路圖像監控。（有線通信方式）
◆ 支持就地、遠程維護測控設備。

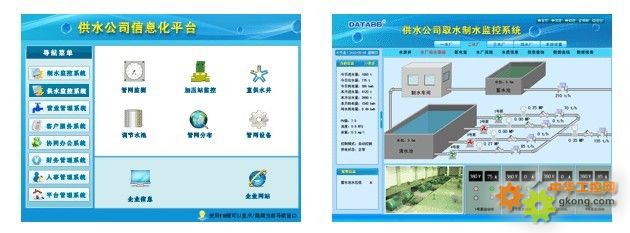

---泵站監控中心主要功能---
◆ 遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
◆ 遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
◆ 遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
◆ 光纖通信時，支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。
◆ 現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
◆ 支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
◆ 生成各種數據報表及數據曲線。
|
