1、概述
地下水資源較地表水資源復雜，因此地下水本身質和量的變化以及引起地下水變化的環境條件和地下水的運移規律不能直接觀察，同時，地下水的污染以及地下水超采引起的地面沉降是緩變型的，一旦積累到一定程度，就成為不可逆的破壞。因此準確開發保護地下水就必須依靠長期的地下水監測，及時掌握動態變化情況。
2、系統解決方案
2.1系統概述
該系統依托中國移動公司GPRS網絡，工作人員可以在監測中心遠程查看地下水的水位數據。監測中心的監測管理軟件能夠?qū)崿F(xiàn)數據的遠程采集、遠程監測，監測的所有數據進入數據庫，可以生成各種報表和曲線。
2.2系統組成
地下水位動態監測系統由四部分組成：監測中心、通信網絡、水位監測終端、水位計。

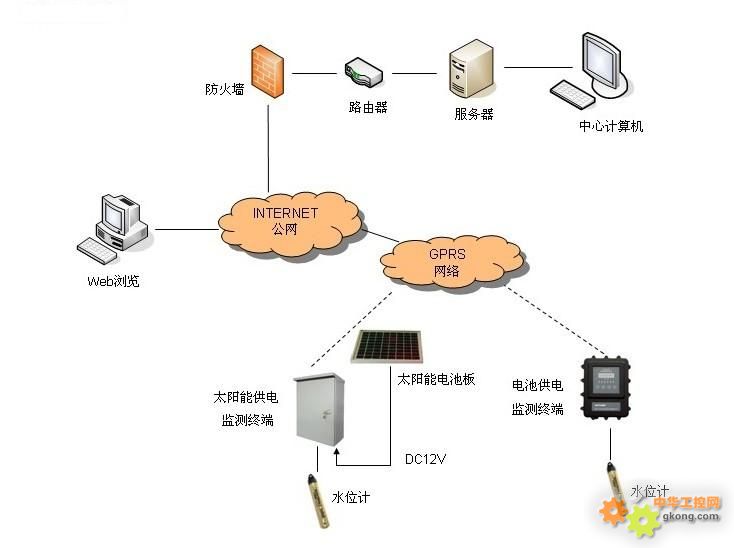

2.3系統拓?fù)鋱D
2.4監測中心
2.4.1中心軟件系統概述
該軟件是地下水監測系統專用軟件，采用B/S結構，由系統管理員負責管理，領導者或其它工作人員經授權后可在自己的計算機上通過局域網訪問服務器，可進行權利范圍內的操作。如果需要，該軟件可以在INTERNET公網上發布，被授權者在任何地方的計算機上都可以通過INTERNET公網訪問和操作該系統。
該軟件采用模塊化結構，主要包括兩大模塊：一個是人機界面、另一個是通訊前置機。每個模塊又由若干小模塊組成。通訊前置機軟件主要負責監控中心與現場設備的通信，它具有強大的兼容性，可支持任何廠家生產的GPRS、CDMA、MODEM、RS485等通信產品，支持多種通信方式共存一個系統。人機界面包括基礎數據管理、遠程操作、人工錄入、數據查詢、數據報表、數據分析、地圖管理等多項內容，可根據不同客戶的不同需求設計組合成個性化的監控與管理系統軟件。
2.4.2監測中心配置
硬件：
中心具備寬帶網絡（類型：光纖、網線、ADSL等），并綁定固定IP。
一臺專用計算機，放在機房，作為固定IP服務器，將服務器操作系統、數據庫軟件和系統監測軟件安裝在該臺計算機上，用于存貯數據，需保證其24小時在線。
軟件：
操作系統軟件：推薦Windows 2003 Server with sp2
數據庫軟件：推薦Microsoft SQL Server 2000 SP4，作為系統后臺數據庫的軟件平臺。
地下水監測系統軟件：完成遠程數據的接收、顯示、存儲和統計分析等功能。
2.4.3、地下水監測管理系統軟件功能介紹

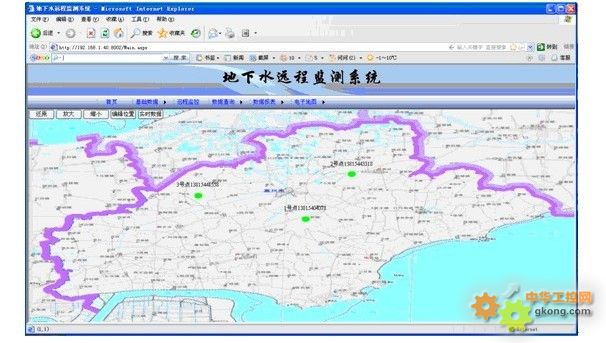

◆軟件主界面
開機界面顯示地圖，地圖上每個地下水監測點的位置以圓點顯示，紅色代表故障，綠色代表正常，鼠標放置圓點位置時，顯示該測點的水位數據。
◆基礎數據
基礎信息為用戶填寫的監測點的信息，包括城市信息，區縣信息，單位信息和每一個監測點的信息，可在測點信息里面上傳圖像，作為對該監測點周?chē)h(huán)境的備份。
◆遠程監控
點擊“遠程操作”按鈕，可進入到監測點的詳細界面查看該測點的詳細數據。
◆數據報表

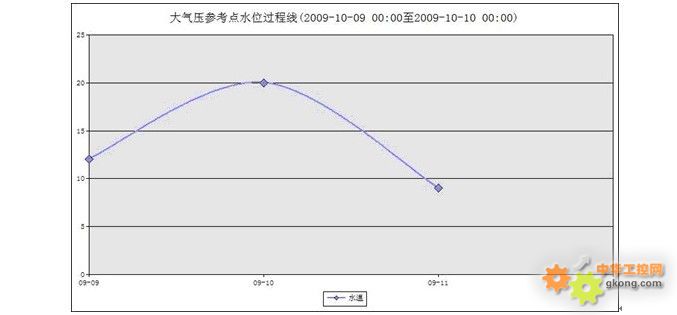

用戶可以根據實際情況生成日?qǐng)?bào)表、月報表、年報表以及任意時間段的水位曲線。
2.5通訊網絡
中國移動的GPRS網絡信號覆蓋范圍廣、數據傳輸速率高、通信質量可靠、誤碼率低、運行穩定、數據傳輸實時性、安全性和可靠性高、安裝調試簡單方便，按信息流量計費，用戶使用成本比較低。
本系統通信網絡采用中國移動公司GPRS網絡和Internet公網。要求監控中心具備寬帶（類型：光纖、網線、ADSL等），并具有一個Internet網絡上的固定IP。
監測點測控終端內部配置GPRS無線數據傳輸模塊，模塊內安裝一張開通GPRS功能的SIM卡。測控終端通過其內部的GPRS無線數據傳輸模塊與監控中心服務器組成一個通信網絡，實現系統的遠程數據傳輸。
網絡運行費用：
監測中心：需支付寬帶使用費用，具體費用標準請?jiān)诋?dāng)?shù)叵嚓P(guān)部門咨詢。
監測點現場：每個監測點的SIM卡的通訊費用（數據通信費,以河北為例，具體收費標準請咨詢當?shù)匾苿?dòng)公司）。
子站：5元/月（30M）
子站每月總通信費：5*現場監測點數量
2.6現場監測點水位監測終端
根據地下水監測現場環境多樣的特點，水位監測終端設計了三種供電方式，分別為：市電供電（現場有AC220V電源）、太陽能供電和鋰電池組供電。其中市電供電和太陽能供電方式能夠滿足數據上報比較頻繁的要求，數據上報要求不頻繁時可使用鋰電池組供電方式。

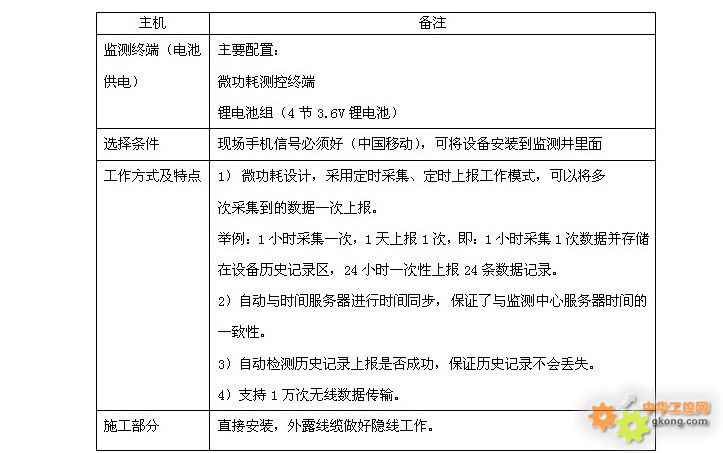

2.6.1鋰電池組供電方案

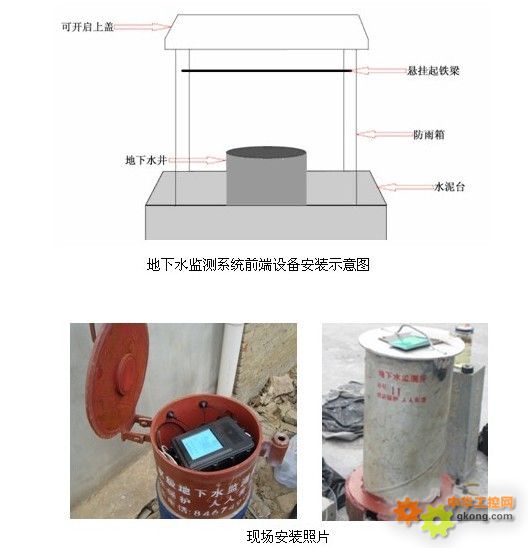

適用于沒有站房的監測井，內置1組鋰電池組作為工作電源，特別適合于沒有外部電源供電的現場環境，微功耗設計，鋰電池組可以正常工作2-5年。
※注：電池有效壽命為5年，實際使用壽命大于1萬次無線通訊.

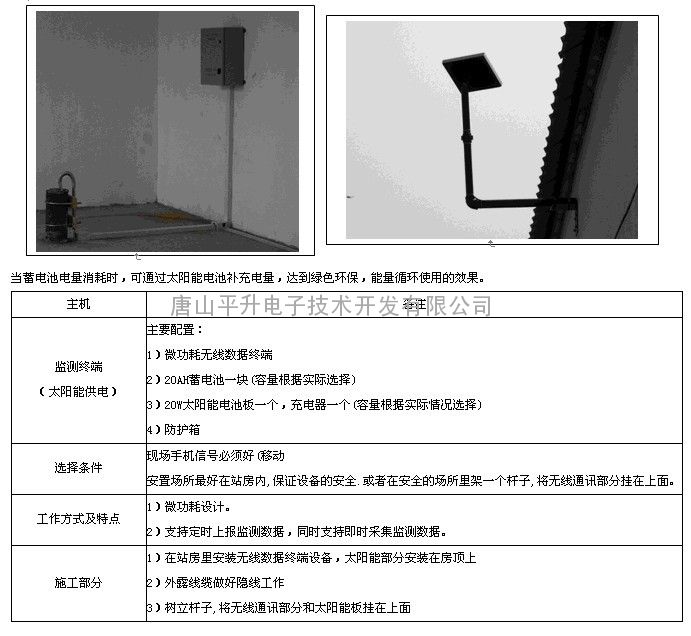

2.6.2太陽能電源供電方案
使用太陽能供電適用于有站房的監測井，太陽能電源分為三部分，太陽能電池板、太陽能充電控制器、鉛酸蓄電池。根據現場用電設備（包含微功耗測控終端與現場采集設備）的功率來選擇光電池板的大小與蓄電池的容量。
下面為計算方法。
太陽能板配制計算方法：
電池板配置功率（W）=設備功耗（W）×每天工作時間（小時）×1.2(安全系數)÷[5小時(每天有效工作時間) ×0.6(充電效率)]
蓄電池配置計算方法:
蓄電池配置容量（Ah）=設備功耗（W）×每天工作時間（小時）×陰雨天(天數)÷[設備供電電壓(V) ×0.6(供電效率)]
|
