一 、概述：
清水通過供水管網輸送到千家萬戶。管網壓力遠程監測系統是城市供水遠程監控與調度管理系統中的子系統。調度中心工作人員可以遠程監測每個管網測點的壓力，根據壓力數值進行科學調度，及時發現爆管等故障。
二、系統組成：
系統主要包括：調度中心服務器、管網壓力監測系統軟件、通信網絡、管網監測終端、壓力變送器、流量計等。

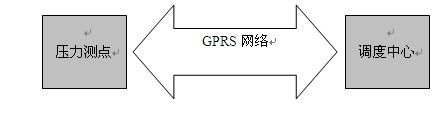

三、組網通信方式：
壓力測點與調度中心之間采用GPRS通信方式。
四、壓力測點供電方式
壓力測點可選用四種供電模式：
1、220V交流供電
2、太陽能供電
3、大容量可充電電池供電
4、一次性鋰電池組供電
五、主要功能
◆ 監測供水管網壓力、流量。
◆ 采集、通信頻率可設置。
◆ 支持多種供電模式。
◆ 設置報警上下限，超限報警。
◆ 遠程維護測點終端設備。
◆ 生成實時壓力曲線。
◆ 支持管線壓力分析。

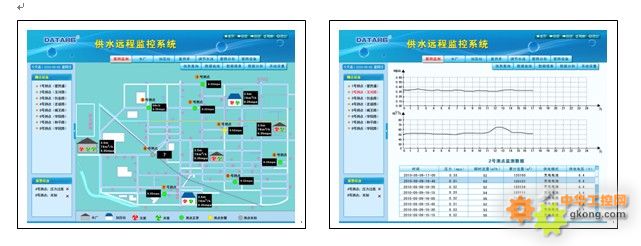

六、值班操作員界面

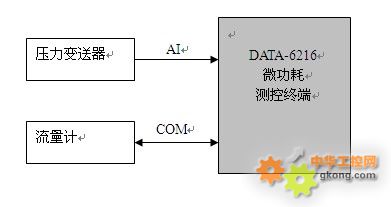

七、壓力測點設備及連接示意圖
|
