一、客戶需求 環保局和污水處理廠在進行污水排放管理的時候常常遇到以下問題:一是環保管理人員少,巡檢周期比較長,不能隨時掌握各企業污水排放的情況;二是排污費拖欠嚴重,排污單位不積極交納費用。 為了解決上述問題,環保局和污水處理廠需要建立起一套“污水排放在線監測,污水監測數據采集傳輸系統”。系統建成后,環保局和污水處理廠可以實現兩個目標,第一:在監控中心實時監測所轄各單位的污水排放情況,必要時可遠程關閉排污閥門;第二:改變傳統的收費模式,排污單位需要持IC卡到環保局交費,做到先交費后排污。 系統建設目標: ◆ 實時監測各企業排污口污水COD含量和污水排放量。 ◆ 實時監測電動閥門的開、關狀態。 ◆ 遠程控制電動閥門的開啟和關閉。 ◆ IC卡預付費充值管理,做到先交費后排污,欠費自動停止排污。 ◆ 可設定污水COD上限值,COD監測數據越限時系統可自動停閥,停止排污。 ◆ 遠程監測現場監控設備的安防狀態。 ◆ 利用多樣的圖形展示手段,進行實時、歷史數據的展示,達到直觀、清晰的效果。 ◆ 對采集鏈路、通訊網絡進行診斷,使工作人員可隨時了解系統通訊及數據傳輸狀態。 ◆ 具備實時數據、歷史數據、報警數據的查詢功能;現場設備在網絡中斷、網速過慢時將數據緩存,待恢復后實現斷點續傳,確保數據完整性。 二、解決方案 1、系統組成 污水排放遠程監控系統由監控中心、通信網絡、監控設備、計控設備四部分組成。 監測中心:由計算機、IC卡讀寫器、GPRS數據傳輸模塊、污水排放遠程監控系統軟件組成。 通信網絡:移動公司GPRS-VPN專網;非接觸式IC卡。 監控設備:污水排放測控終端。 計控設備:電磁流量計、COD在線分析儀、電動閥。 2、污水排放遠程監控系統拓撲圖
 3、監測中心配置 3.1、監測中心設備主要由計算機、IC卡讀寫器、GPRS數據傳輸模塊組成。GPRS數據傳輸模塊和IC卡讀寫器與計算機之間使用串口線連接,計算機上安裝操作系統軟件、數據庫軟件、污水排放遠程監控系統軟件。 3.2、污水排放遠程監控系統軟件主要由開戶業務、IC卡收費業務、報修管理、查詢統計、信息告警、遠程測控、權限管理等功能模塊組成。 4、通信網絡 移動公司提供GPRS網絡平臺,建立一個VPN專網,為各測控終端內使用的SIM數據卡綁定一個固定的IP地址,設置統一的接入點名稱,監測數據只在VPN專網內部傳輸,系統的保密性、可靠性高。 平升公司生產的GPRS數據傳輸模塊可以登陸中國移動公司的GPRS-VPN專網,在網絡上傳輸數據。監測中心和每個測控終端中安裝一個GPRS數據傳輸模塊,安裝VPN專網SIM卡后即可以實現一個或多個監控中心與各排污監測點的數據通信。 IC卡是排污費用的載體,是特殊的通信介質,本系統支持下列IC卡: ① FM11RF08非接觸式IC卡;標準:ISO/IEC14443.2的TYPE-A協議;容量:1K×8BIT( 廠商:上海復旦微電子股份有限公司)。 ② S50非接觸式IC卡;標準:ISO/IEC14443.2的TYPE-A協議;容量:1K×8BIT( 廠商:飛利浦公司)。 ③ 其它公司生產的兼容卡;符合ISO/IEC14443.2的TYPE-A協議標準的非接觸式IC卡。 5、監控設備

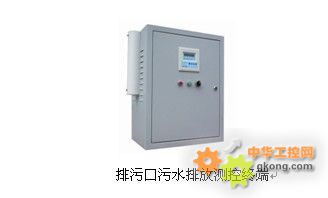

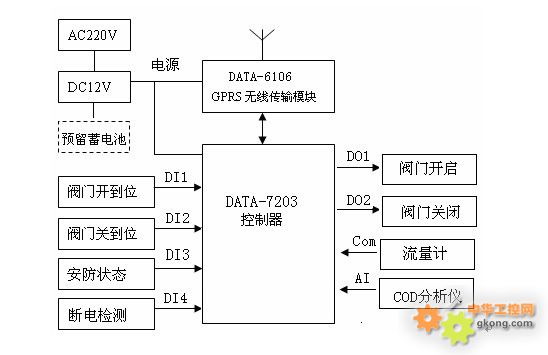

 5.1、污水排放測控終端主要功能 ◆ 采集COD在線分析儀和污水流量計輸出的RS232/RS485串口信號或4~20mA摸擬量信號。 ◆ 采集電動閥門的開到位、關到位狀態。 ◆ 就地顯示污水COD含量和瞬時、累計污水排放量等實時監測數據。 ◆ 遠程控制電動閥門的開啟和關閉。上位機監控軟件發出開、關命令,測控終端完成控制操作。 ◆ 支持IC卡充值管理功能,通過IC卡可對測控終端內控制器進行充值管理。監測點費用消耗完畢后,測控終端自動關閉電動閥門,停止排污。 ◆ 支持設定污水COD上限值,COD監測數據越上限時測控終端自動停閥,停止排污 ◆ 支持GPRS遠程充值功能。 ◆ 測控終端箱門被打開狀況發生時,立即上報告警信息。 ◆ 支持就地、遠程設備維護。 ◆ 支持擴展酸度、堿度、濁度、PH等監測功能。 ◆ 根據監測環境,可選擇室內型或室外型測控終端箱。 ◆ 預留蓄電池接口,接入蓄電池后可實現斷電報警功能。 5.2、污水排放測控終端原理示意圖

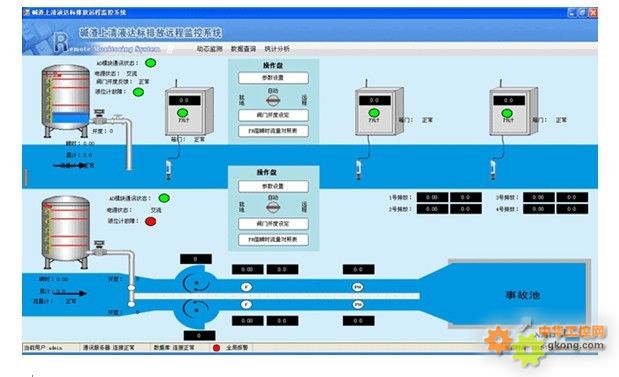

6、污水排放遠程監控系統軟件功能 管理功能:具備用戶管理、排污管理、收費管理、巡檢管理、報修管理等功能。 收費功能:支持IC卡預收費、GPRS遠程充值;支持排污費階梯價格設定。 數據顯示和遠程控制功能:通過監控軟件實時顯示各監測點的實時監測數據,并可通過監控軟件發送控制命令,遠程控制電動閥門的開啟和關閉。 告警功能:接收現場設備報警信號并在監控軟件中采用聲音、圖像、文字等多種方式提示報警信息。 查詢、統計功能:監控管理系統軟件可以查詢歷史監測數據,軟件具備歷史數據統計、分析功能。 擴展功能:監控管理系統軟件具備良好的擴展功能,支持OPC接口,可實現與其他系統的互聯互通。 7、軟件界面展示

|
