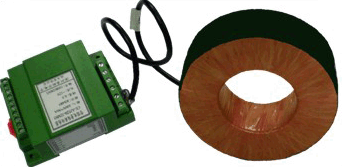

產品名稱：
|
圣斯爾-羅氏線圈交流電流變送器
|
|
型 號：
|
CE-IJ06
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 一、概述 |
|
本產品采用羅氏線圈的原理，適用于各種電氣系統，電鍍，電解行業中的交流大電流的測量和控制，該產品有以下幾個特點：
●產品輸入無飽和：由于產品采用的是Rogowski原理，摒棄了傳統的互感器原理或是霍爾原理中必須使用的磁芯，從而使得產品的輸入范圍可以做到很大而不影響產品的性能；
● 響應時間快：本產品響應時間可以達到uS級別，可應用于電力系統中的故障錄波等方面；
● 產品頻響寬：本產品的頻寬范圍可以達到20KHz以上，可廣泛應用于輸入波形復雜等信號檢測；
● 產品線性好：產品輸出的線性度可以達到0.2%，可以精確的反映輸入信號的大��；
● 產品精度高：產品整體的精度在1%以內；
● 產品體積小，重量輕：相比傳統的互感器原理和霍爾原理的產品，在相同輸入量程的條件下，本產品的體積更小，重量更輕；
|

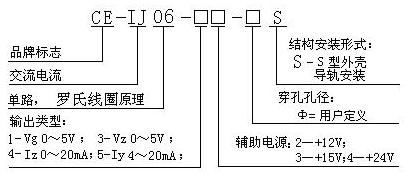

| 二、型號說明 |
 |
| 三、主要技術指標 |
| 額定輸入 |
0～20 KAac |
| 額定輸出 |
0～20 mAdc, 0～5 Vdc, 4～20 mAdc; |
| 精度 |
1.0級 |
| 線性范圍 |
0～120% |
| 隔離耐壓 |
5000VDC/1分鐘 |
| 輔助電源 |
+12Vdc,±12Vdc,+24Vdc |
| 工作溫度 |
-20℃～+60℃ |
| 溫度漂移 |
<300ppm/℃ |

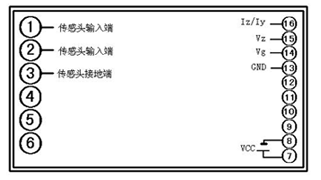

| 四、產品接線 |
| 產品分為傳感頭和積分器，傳感頭與積分器通過屏蔽線相連，其中積分器的接線如圖 |
| 1、2腳：傳感頭輸入端 |
|
| 3腳：傳感頭接地端 |
| 7、8腳：積分器輔助電源輸入端 |
| 13腳：輸出信號接地端 |
| 14腳：跟蹤電壓輸出端 |
| 15腳：直流電壓輸出端 |
| 16腳：直流電流輸出端 |
| 五、產品外型尺寸（單位：mm） |
| 積分器采用S型外型結構其尺寸如下： |
長X寬X高=86X70X73mm |
|
|

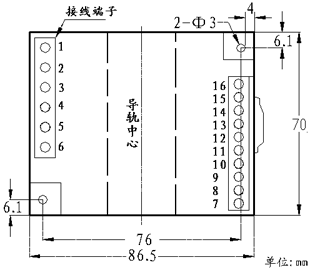

| 六、安裝方式 |
| 積分器采用DIN35導軌式安裝或螺釘固定安裝，其安裝尺寸如右圖所示。（單位：mm） |
|
|
|
|
|
