一、產品簡介
本產品為智能開口式直流電量隔離變送器，采用霍爾原理使輸入輸出完全隔離。產品具有直流電壓、電流、功率、電度量的測量，數字接口總線輸出功能�？蓱�(yīng)用于太陽能發電系統、機房監控、工業控制等領域。
產品特點：
1、操作簡單，安裝方便，無需使用附加工具就能夠進行可靠的開合。
2、寬電源供電，電源供電范圍從9V到30V。
3、輸出穩定、溫漂小。

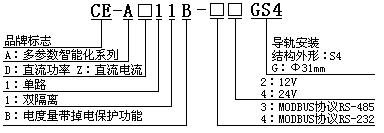

二、產品選型
三、主要技術指標
精 度：1.0級
輔助電源：+9V～+30V
額定輸入：0～500VDC*0～50-300ADC
輸出方式：RS-485/RS-232（標準MODBUS協議）
線性范圍：0～120%
響應時間：≤400mS
隔離耐壓：2500V DC
靜態功耗：≤1W
工作溫度：-10℃～+60℃
溫度漂移：≤1000ppm/℃
四、產品接線（見圖）
1腳：電壓輸入正端； 6腳：輔助電源負端；
2腳：空腳； 7腳：空腳；
3腳：空腳； 8腳：DATA-，RS-485輸出負端；
4腳：電壓輸入負端； 9腳：DATA+，RS-485輸出正端。5腳：輔助電源正端；
五、產品外形、尺寸及實物圖
外形型號：GS4型
長×寬×高=83mm×36mm×100mm
過線孔徑： Φ31mm
