■ 主要用途
用于可編程控制器（簡稱PLC）、DCS、計算機等控制、采集系統顯示某些數據、漢字、參數（如溫度、壓力、流量、速度、角度、位置、數量、頻率、轉速、電壓、電流、功率、時間、故障代碼等）。
■ 主要特點
● Profibus dp現場總線通訊方式；
● 32 x 128點陣顯示；
● 此表分為多種可選的顯示方式：
1.普通單行顯示
2.浮點單行顯示
3.普通雙行顯示
4.浮點雙行顯示
5.故障代碼顯示
6.漢字數字組合顯示
7.定制顯示1
8.定制顯示2
9.定制顯示3
● 采用Profibus dp通訊，最多可連接125塊點陣顯示表；
● 通訊網絡相互隔離；
● 顯示值與PLC內部數據完全一致，精確，無誤差、無零
漂、無需計量。
■ 主要參數
|
工作電壓 |
AC 220V |
|
功率消耗 |
最大220V/0.05A |
|
地址設置 |
顯示表側面手動按鈕設置 |
|
通訊速率 |
9.6KBps～6Mbps自動適應
15～30V/3～6.1mA |
|
通訊方式 |
標準Profibus dp從站（通訊回路隔離） |
|
傳送距離 |
<1200M |
|
顯示方式 |
32 x 128點陣數碼顯示 |
|
適用服務 |
所有支持Profibus的PLC和計算機主站 |
|
刷新速度 |
>100ms |
|
顯示精度 |
與PLC內部對應數據完全一致 |
|
外形尺寸 |
長1010mm×高285mm×厚55mm |
|
重量 |
不含包裝約5.6Kg |
|
安裝方向 |
掛墻，正向吊裝 |
|
工作溫度 |
－10 ～ +55℃； |
|
工作環境 |
室內35 ~ 85%（不結露）； |

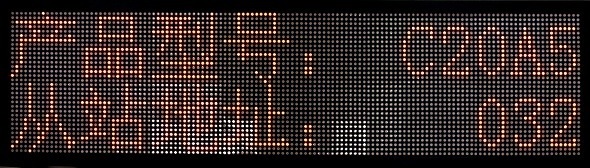

上電默認顯示：

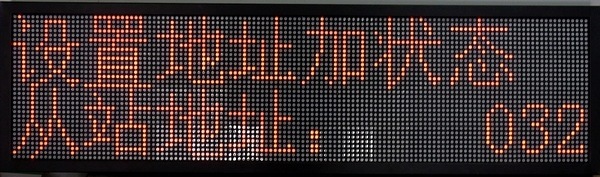

設置參數狀態：

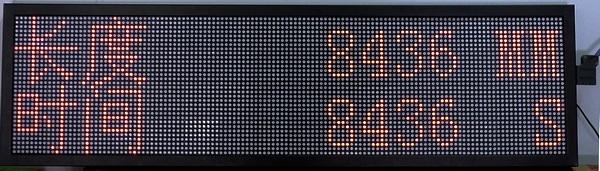

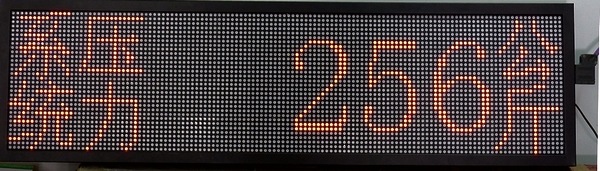

分屏顯示模式之一：
顯示模式之2
更多的顯示模式…………………………

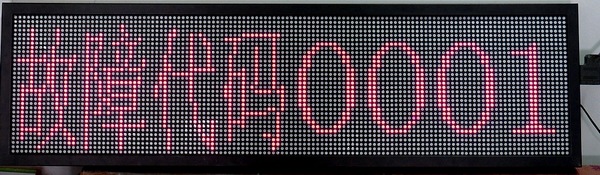

漢字提示…………故障代碼顯示

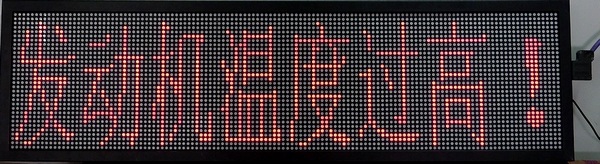

報警漢字詳情顯示：

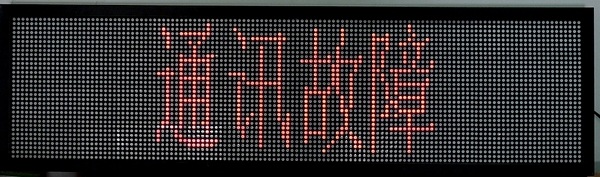

通訊故障提示：

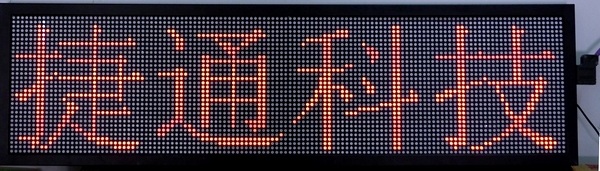

其他漢字、英文顯示：

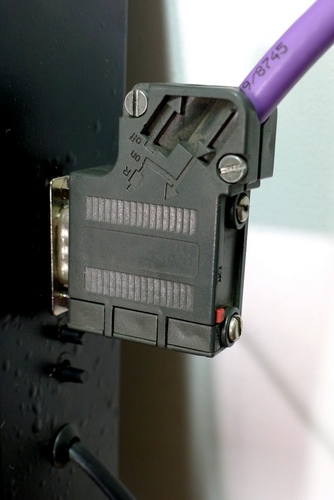

DP專用接口和參數設置按鈕：
