■ 主要用途 |
| ● 用于擴展Profibus現場總線I/O接口數量，采用Profibus專用芯片，支持所有Profibus-dp現場總線系統。 |
| ● X3： Modbus RTU/ASCII主/從可選，支持01、02、03、04、、05、06、15、16命令； |
| ● X4：Profibus dp從站通訊方式，支持連接到PLC、DCS、計算機等多種主站； |
| ● Profibus dp 通訊速率：9.6Kbps～6 Mbps自適應波特率選擇； |
| ● Modbus 通訊速率：4.8Kbps～115.2bps用戶參數軟件設置或Jtconfig軟件設置； |
| ● 交換數據：可選指定范圍的交換數據量，具備通訊故障信息輸出（占1個輸入字）； |
| ● 狀態數據：具備通訊故障信息輸出（占系統最后1個輸入字）； |
| ● 控制數據：具備可控的Modbus通訊循環時間設置、單次通訊方式控制（占系統最后1個輸出字）； |
| ● 通訊回路相互隔離，隔離電壓1KV且均帶TVS防雷擊、過流自恢復保險保護； |
| ● DC 9～30V寬范圍電源輸入、防雷擊和電源反接保護。 |

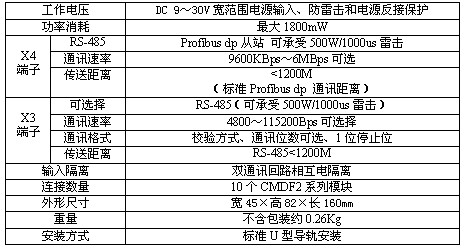

| ■ 主要參數 |
|
|

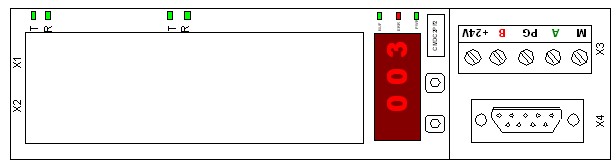

| ■ 端子示意圖 |
|
|

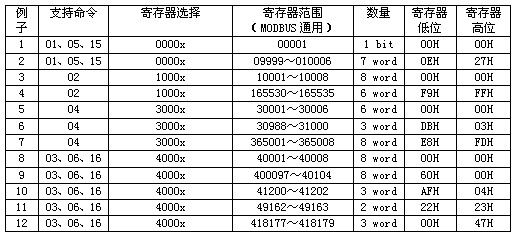

| ■ 支持的命令舉例 |
|
|

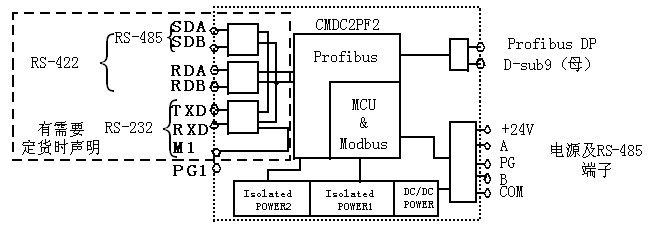

| ■ 電原理框圖 |
|
|
