維控人機界短信控制方案
摘要：本方案重點介紹了維控觸摸屏的短信控制方案。維控觸摸屏通過與GRM200短信報警控制器連接，可以使控制系統達到遠程短信控制，遠程短信報警，遠程催款，遠程維護的目的。
連接方法：

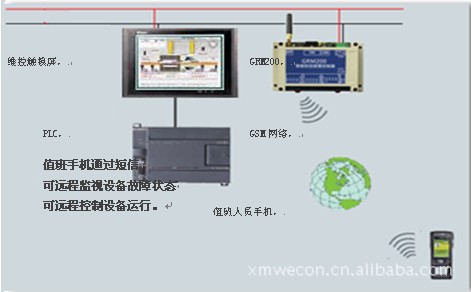

維控觸摸屏和GRM200通過485總線連接，GRM200作為MODBUS從機。維控人機界面作為MODBUS主機。
GRM200插入手機SIM卡，即可以接收值班人員發送的短信，或者主動發送短信給值班人員。
GRM200可以使用移動，聯通，電信的手機卡，只要任何有手機信號的地方，值班人員都可以隨時控制設備的運行，并獲取設備的運行狀態。
以下控制方案均采用上述的連接方式。
遠程短信控制
控制功能：
值班人員可以通過發短信的方式遠程控制設備的啟停或者修改機器的運行參數，如空調的設定溫度，制冷制熱模式。
實現原理：
1：用戶通過手機發送短信給短信控制器GRM200，如 “設定溫度=23”
2:GRM200收到短信后，MODBUS寄存器 設定溫度修改為23
3：維控觸摸屏作為MODBUS主機，通過485，讀到GRM200從機MODBUS寄存器修改后的值。
4：維控觸摸屏將修改后的寄存器值，發給PLC，從而實現溫度的修改。
5：設定成功后，GRM200回送執行報告給用戶，“設定溫度=23度，成功執行！”
遠程短信報警
報警功能：

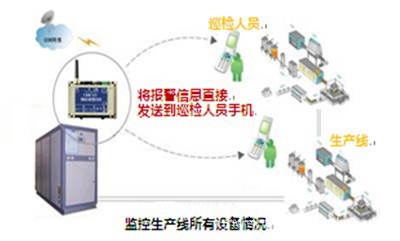

當設備出現故障時，GRM200將報警短信主動發送到值班人員手機，實現無人值守。
可以配置多個值班人員手機，GRM200可以先撥號，再發短信，提醒值班人員。
對于高優先級的報警，GRM200可以要求客戶回送確認短信，否則定時撥打值班人員手機，并重復發送報警短信。
實現原理：
1：GRM配置報警閥值，如電流閥值50A。
2;維控觸摸屏讀取連接PLC的實測電流閥值。
3:維控觸摸屏將實測電流值通過MODBUS通訊，寫入GRM200.
4:GRM200發現實測電流值>配置閥值，向值班人員發生報警短信。
遠程短信查詢
查詢功能：

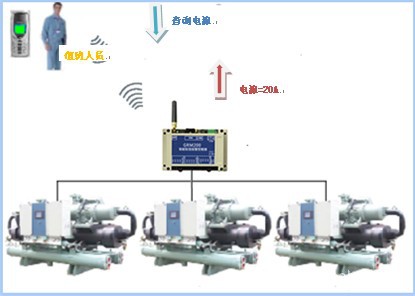

GRM200定時發送設備的信息給值班人員手機，如每隔1個小時發送設備的電流。
值班人員可以主動發短信給GRM200，查詢當前設備的信息。
實現原理：
1:維控觸摸屏讀取連接PLC的寄存器信息，如當前實測電流值。
2:維控觸摸屏將實測電流值通過MODBUS通訊，寫入GRM200.
3:定時時間到，GRM200向值班人員發送設備的電流值。
4:若GRM200接受到值班人員的查詢命令，則發送當前的電流值給值班人員。
遠程設備催款
控制功能：

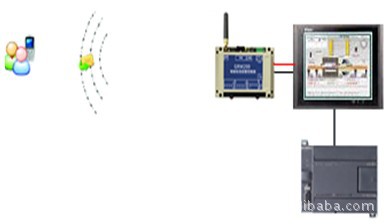

設備廠商可以通過發短信的方式，隨時啟用或者禁用已經售出的設備，以達到收回尾款的目的。
實現原理：
1：用戶通過手機發送短信給短信控制器GRM200，如 “設備使能=0”。
2：GRM200收到短信后，MODBUS寄存器“設備使能”修改為0。
3：維控觸摸屏作為MODBUS主機，通過485，讀到MODBUS寄存器修改后的值。
4：維控觸摸屏將修改后的寄存器值，發給PLC，PLC讀到此值后，即可停機催款。
5：若客戶付清余款，用戶可以通過手機發送短信給GRM200，如 “設備使能=1”，催款完畢后，SIM卡可以不再充值。
其他功能
除去遠程短信功能外，GRM200本身具有豐富的輸入輸出和模擬量接口和強大的組態編程功能，可以和維控觸摸屏配合使用，降低PLC系統成本。
功能1：

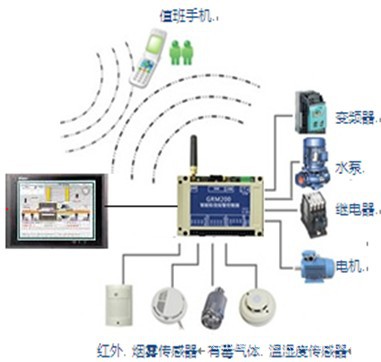

GRM200本身自帶4路數字輸入，4路數字輸出，及4路模擬量，可以和維控觸摸屏配合，作為PLC使用，組成一個完整的控制系統，可通過屏或者手機短信控制各種輸出，查看報警。
功能2：
GRM200本身自帶4路數字輸入，4路數字輸出，及4路模擬量，可以和維控觸摸屏配合，作為PLC的擴展模塊，大大降低系統的成本。
總結
得益于GRM200和維控觸摸屏強大的編程能力，將兩者加以結合，可以實現強大的遠程控制功能。該方案無需鋪設通訊電纜和現場值班人員，降低了系統建設成本和維護成本，是提高工作效率，保障設備安全的創新方案。
