維控HMI在PPLB標簽打印機上的應用

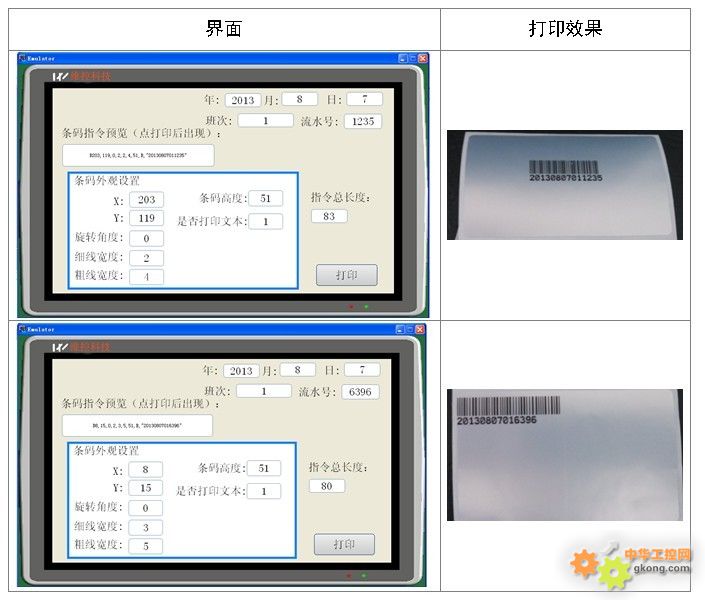

一、運行效果說明
二、用戶自定義協議實現條碼打印

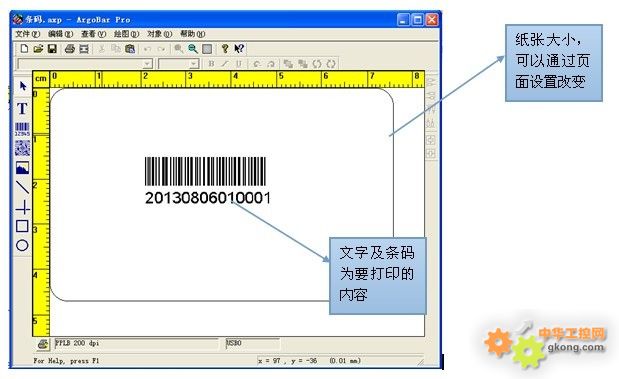

2.1 使用Argobar Pro軟件，設置要打印標簽的詳細信息。如下圖所示
2.2生成PPLB指令文件：

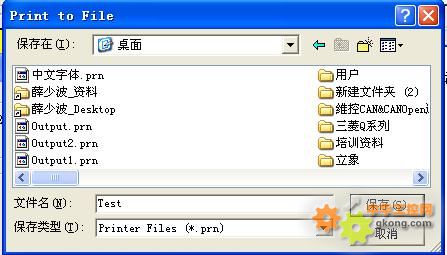

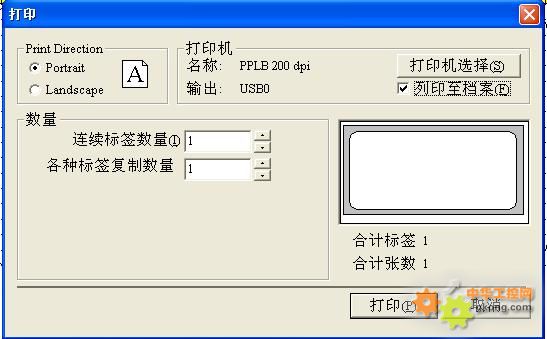

點擊【文件】-【打印】，打印機選擇標簽打印的型號，勾選【列印至檔案選項】，點擊打印，在彈出的【保存】對話框點擊保存，輸入文件名，比如：Test.Prn,點擊保存。

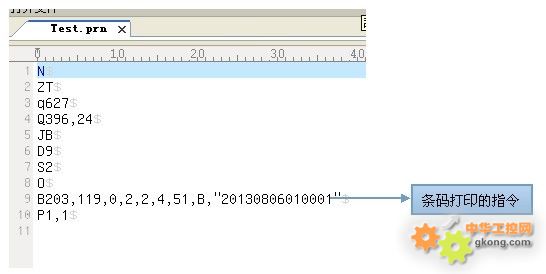

用文本編輯軟件打開Test.Prn內容如下選示：
2.3 使用用戶自定義協議實現打印指令

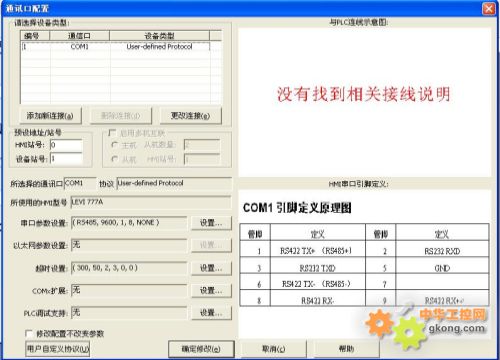

2.3.1 打開LEVI-新建工程，選擇用戶自定協議

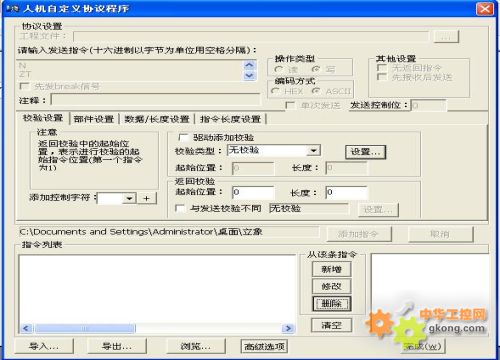

2.3.2 點擊【用戶自定義協議】，出現如下界面
2.3.3 點擊【新增】，按如下方式設置指令
選擇【編碼方式】為HEX，操作類型為【寫】

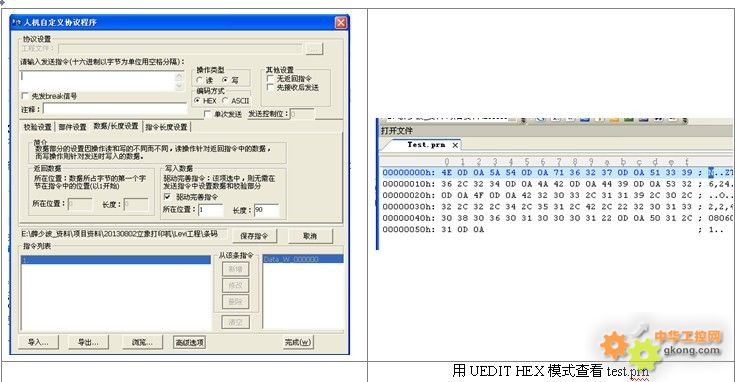

計算Test.prn的字符個數，借助UE實現長度為可知長度為83，預留一定的指令長度，在【數據/長度設置】選項卡中，勾選【驅動完善指令】，所在位置設為【1】,長度設為【90】,如上圖左所示。點擊【添加指令】-【完成】完成配置。
2.3.4 工程建立：

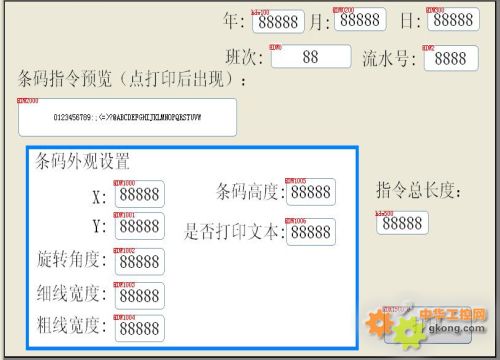

如下圖所示，建立工程界面，數據的存儲使用內部地址完成。
2.3.5 條碼位置參數的初如化

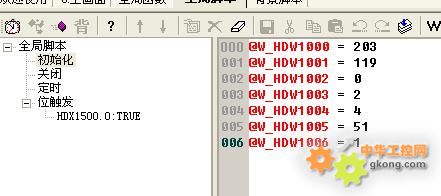

【腳本】-【全局腳本】-【初始化】
2.3.6 年月日的設置

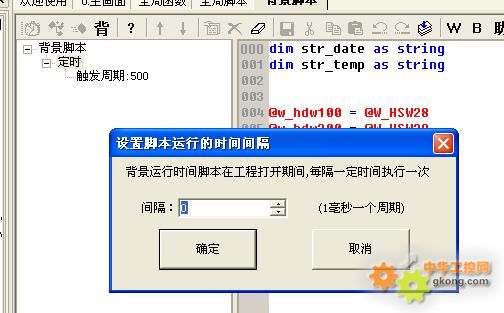

【腳本】-【背景腳本】-【定時器】，新建一個定時器腳本，間隔輸入500,點擊【確定】

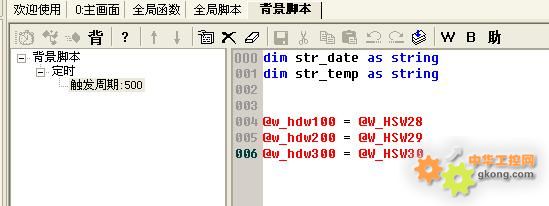

雙擊【觸發周期500】，在腳本編輯中完成如下內容
2.3.6 指令的完成

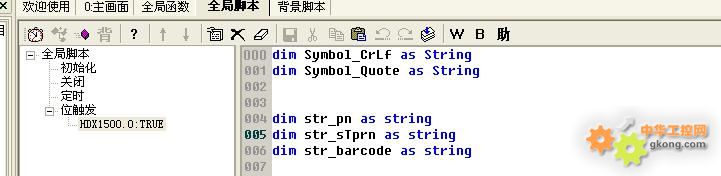

【腳本】-【全局腳本】-【位觸發】，新建一個位觸發腳本，如下圖所示

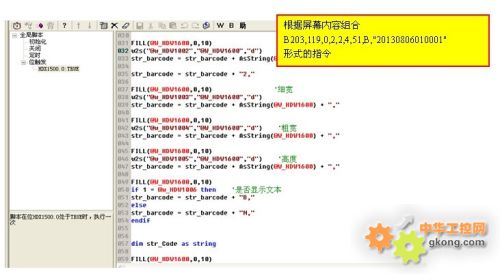

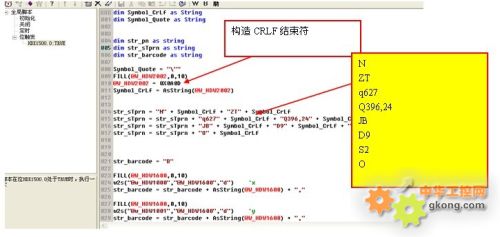

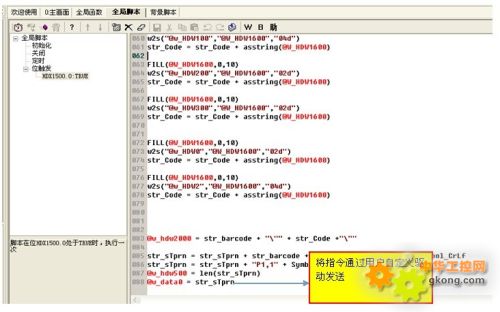

雙擊【HDX1500.0:TURE】在腳本編輯中完成如下內容
2.3.7 最后保存并編譯工程。
