基本介紹
當前自動化控制產品，在網絡通訊領域的長足發展，多單機聯網控制技術已經相當成熟。使以智能化生產為主要特征的網絡化控制技術成為現實，尤其在工廠層級的網絡化應用，大大了提高產品品質和生產管理效率。
臺達長期致力于工控自動化的開發和研究，到目前為止，已推出全系列的EtherNet、DeviceNet、CanOpen各種網絡產品，可以方便的搭建各種控制網絡架構，滿足不同應用場合需求，且以其高性價比、高可靠性在多個行業的工廠車間自動化中得到了廣泛應用。

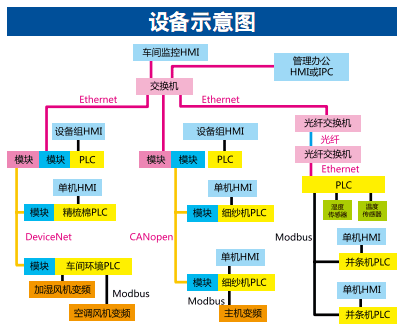

設備介紹
我們以紡織車間為例，網絡產品的自動化控制從梳棉到絡筒都能應用。按國家相關規定而設計開放式集散控制系統，體現了現代控制系統的集中管理、分散控制、信息共享的思想。
整個工程控制系統內容包括：各設備的系統工藝參數的監測及設置，各運行數據的采集、處理及管理。具體內容包括：
（1）設備監測：對梳棉機、并條機、粗紗機、細紗機、絡筒機設備的各種工藝參數進行檢測和設置。
（2）設備控制：對各設備控制回路按工藝流程實施優化閉環控制，根據設備當前的運行狀況調整相關其他設備。
（3）聯鎖報警：對每臺設備的各種故障進行分級處理，根據不同級別進行本體報警，關聯設備報警處理，并可建立設備運行檔案，提高設備開機率。
（4）歷史數據：對生產過程關鍵參數、每班生產狀況進行歷史數據存儲，為生產管理提供現場數據。
（5）品質追溯：通過生產全過程的監控以及歷史數據存儲查詢，當成品或后工序產品出現品質問題時，可通過追溯的方式查找出現故障的工藝環節，從而快速排除和調整，避免更大的損失。
另外，1號站和2號站需要根據現場實際情況進行頻繁操作，故可以使用HMI通過RS232來聯結28SV主機，進行現場就近控制。
應用規劃及效果
通過總線通訊控制方式，不但有效降低了成本也節省了配線、從而減少了用戶的工作量，提高了系統的穩定性，而且為以后系統的擴展及更新提供了方便的條件。
2、完善的故障檢測功能，保證設備運行可靠。
3、人性化的編程軟件，給用戶編程工作帶來了極大的方便。
4、新的控制系統不僅給用戶帶來了成本的極大優化，并且能更好的根據工藝以及生產要求進行修改設計，進一步提高了用戶在行業中的競爭力。
在實際應用中，采用臺達總線產品構建的工廠網絡克服了傳統串行通訊方式存在的數據傳輸效率低、抗干擾能力弱、通訊距離短等缺點，在現場設備之間、現場設備和控制層之間實行雙向、多結點的數字通信，其高可靠性、高響應性、智能化、分布式的特點得到了充分的體現。
基本介紹
現場總線就是順應信息技術的發展趨勢和工業控制系統的分散化、網絡化、智能化要求而發展起來的新技術，它的出現和發展已經成為全球工業自動化技術的熱點之一，受到全世界和工業界的普遍重視?，F(xiàn)場總線（Fieldbus）技術是實現現場級控制設備數字化通信的一種工業現場層網絡通信技術，是一次工業現場級設備通信的數字化革命?，F(xiàn)場總線技術可使用一條通信電纜將現場設備（智能化、帶有通信接口）連接，用數字化通信代替4-20mA/24VDC信號，完成現場設備控制、監測、遠程參數化等功能。
臺達C2000系列變頻器除了具有內置PLC功能的特色之外，還配有豐富的總線模塊，能夠?qū)崿F(xiàn)多種現場總線：DeviceNet,Profibus,LonWorks和CANopen，同時內置了DeviceNet主戰的功能。

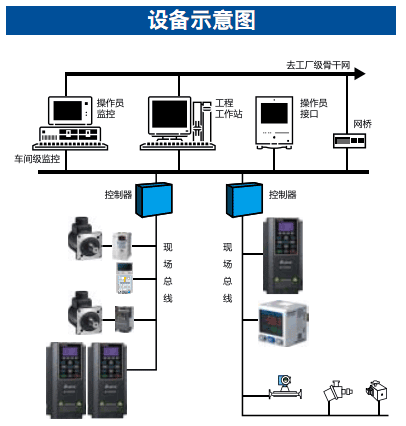

設備介紹
CMC-PD01模塊是臺達高性能系列變頻器為實現總線控制而專門配置的擴展模塊，具有安裝方便，外形美觀，性能穩定可靠的特點。
通過CMC-PD01模塊PROFIBUS-DP系列的主機可以進行變頻器參數的讀取(PKW)、周期性的數據交換（PZD）、支持控制指令SYNC和FREEZE，進行一個主站和多個從站間同步數據資料的傳輸、同時可以在CMC-PD01中任意配置地址，使得數據送到任意的變頻器地址中。
應用規劃及效果
VFD-C系列變頻器通過其豐富的總線模塊，從而滿足了客戶在現場總線系統中的應用需求，而且操作方便、簡單，加上臺達VFD-C系列強大的性能和穩定的品質，從而成為很多客戶青睞的產品。
基本介紹
近20年來，隨著生產線自動化水平日益提升，各種產業機械手得到了廣泛應用。機械手可以模仿人類手臂的某些動作功能，用以按照固定程序抓取、搬運對象或操作工具。而其中電氣可編程控制技術與氣動技術相結合，使整個系統自動化程度更高，控制方式更靈活、 性能更加可靠。它可代替人的繁重勞動以實現生產的機械化和自動化，具有結構簡單、重量輕、動作迅速、平穩可靠、節能環保等優點被廣泛應用于機械制造、冶金、電子、輕工、食品、醫藥和原子能等行業。
設備介紹
氣動機械手的種類很多，有多種分類方式，一般多按照所采用的坐標形式來分類，可分為直角坐標式、圓柱坐標式、極坐標式。機械手的手部又分為夾鉗式、吸附式、磁吸式等較為經常使用。

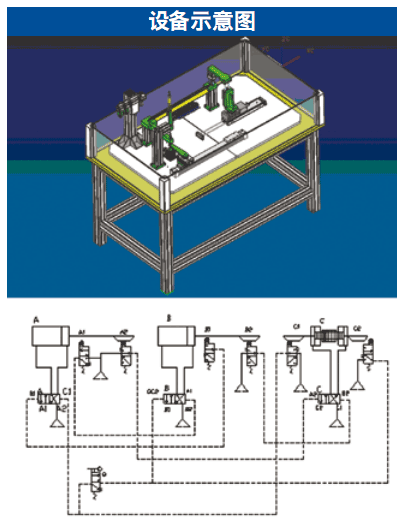

以我們設計的夾鉗式氣動機械手為例，它由三個氣缸組成（橫臂的距離固定），根據設計要求選型為：
夾爪氣缸A（YSC型號：YMHQG-20D）其活塞桿退回時夾緊工件，活塞桿伸出時松開工件。
立柱升降缸B（YSC型號: YCXSM20-50）。
立柱回轉缸C（YSC型號：YMSQ20-RS2-SH2），該氣缸有2個活塞，分別裝在帶齒條的活塞桿兩頭，齒條的往復運動帶動立柱上的齒輪旋轉，從而實現立柱的回轉，同時可以通過調節螺栓調節回轉的角度。
橫向搬運氣缸D（YSC型號：YCXSW20-200）實現機械手橫向搬運對象的距離，控制部分選用2位5通雙電控的電磁閥（YSC:YSY5240-5E）。
應用規劃及效果
整套設備充分體現了YSC氣動產品在自動化應用中的高穩定、高持久、高精度等特性，是自動化流水線上的理想選擇。
目前我們已在注塑機、點膠機、絲網印刷機、鞋機、攻牙機、繞線機、軸承機械、木工機械、玻璃機械等多種產業機械行業取得了不俗的成績！。
