RPC2310集成4路差分模擬量輸入通道，各通道間隔離，用于檢測模擬量輸入信號4～20mA、0～20mA或0～10V。輸入精度為0.5%FS。
-
產品性能
- 通道數量及類型：4路差分輸入
- 輸入信號： 電流 4～20mA，0～20mA
- 電壓 0～10V
- 輸入精度： 0.5%FS@25℃（FS表示滿量程，@25℃表示在25℃）
- A/D轉換時間： <200us
- 采樣刷新時間： 10ms（全通道）
- 差模抑制： 優于70dB@50Hz
- 輸入阻抗： 720KΩ（電壓）；249Ω（電流）
- 溫度漂移： ±100ppm/℃
- 最大允許電流：<30mA
- 最大允許電壓： <30V
- 隔離耐壓： 現場與系統500VDC；通道間100VDC
① 模塊端子：RA、A+、A-為一組模擬量輸入端子，輸入電壓信號時，A+、A-分別用于連接電壓信號的正、負端；輸入電流信號時需要將RA與A+短接，并作為電流信號的流入端，A-作為電流信號的流出端，其余各組與上述相同；
② 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或?qū)?yīng)通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。
注：RPC2000系列PLC端子均為可插拔。

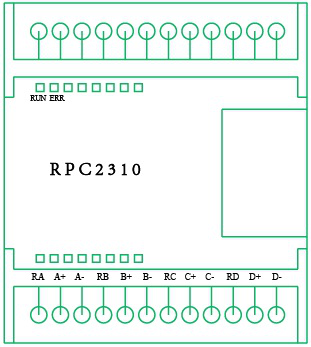

圖1 RPC2310模塊圖
