RPC2400可編程通訊轉換器功能如下所示：

1. 3個RS485口COM0、COM1和COM2，其中COM0為RS232和RS485復用，通訊口均與內部隔離；
2. 1個以太網口，支持MODBUS/TCP從站協議，最大支持4個Client同時鏈接；
3. 通訊轉換器可通過IEC61131-3所有標準語言編寫程序，由RS232口下載，進行通訊口之間數據交換；
4. 所有RS485支持MODBUS從站和自由口通訊，其中COM1、COM2具有MODBUS主通訊功能塊指令。

•      產品性能

• 供電與功耗：5V~24V     50mA@24VDC
• 運算速度：          0.06μs（布爾量運算指令）
• 程序存儲空間：  120K字節
• 數據存儲空間：  N區10K字節，M區5K字節
• 掉電保持區 ：     2K 字節
• 軟件定時器：      不限點（最小單位為1ms）
• 計數器：             不限點（最大計數范圍：0~65535）
• RS485波特率：  1200/2400/4800/9600/19200/38400/57600/115200 bps

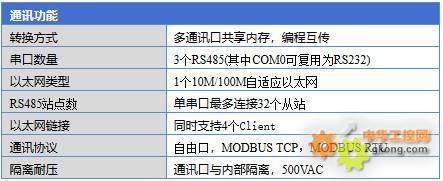

• 通訊功能

• 支持編程和通訊

RPC2400為可編程網關，需要通過RunPro軟件進行編程，接口和指令對應關系如下所示：

1. 以太網口支持ETH.lib庫指令對以太網參數進行設置和讀�。�

2. COM0支持RS232.lib庫指令對COM0參數進行設置和讀取、Modbus協議從站操作等；

3. COM1支持RS485.lib庫指令對COM1參數進行設置和讀取、Modbus協議主從站操作等；

4. COM2支持RS4853.lib庫指令對COM2參數進行設置和讀取、Modbus協議主從站操作等；

5. 地址分配時，M區%MB300到%MB811為可尋址掉電保持。

Modbus（Modbus/TCP）協議地址映射關系如下表所示：

注意：RPC2400的3個串口和1個以太網口作為從站時，數據區地址映射關系一致。

舉例：

位地址為M區%MX200.6，Modbus（Modbus/TCP）協議地址映射為3606（200*8+6+3000=3606），上位機讀取時需要偏移1位，即0x3607；字地址為M區%MW422，Modbus（Modbus/TCP）協議地址映射為3211（422÷2+3000=3211），上位機讀取時需要偏移1位，即4x3212；雙字地址映射關系與雙字第一個字地址一致，即%MD422映射對應地址為4x3212。

• 工作環境

• 安裝尺寸

• 指示燈狀態

• 安裝定位孔尺寸

圖1  RPC2400模塊圖

• RS232接口定義

• 端子信號定義
