RPC2320集成2路模擬量輸出通道，用于輸出模擬量信號0～20mA或0～10V，輸出精度為0.1%FS。
-
產品性能
- 通道數量： 2路
- 輸出信號： 電壓0～10V或電流0～20mA
- 輸出分辨率：5mV或0.01mA
- 輸出精度：1%FS@25℃（FS表示滿量程，@25℃表示在25℃）
- 穩定時間：電壓輸出<=3ms 電流輸出<=3ms
- 驅動能力：電壓最小2000Ω 電流最大600Ω
- 隔離耐壓：現場與系統500VDC

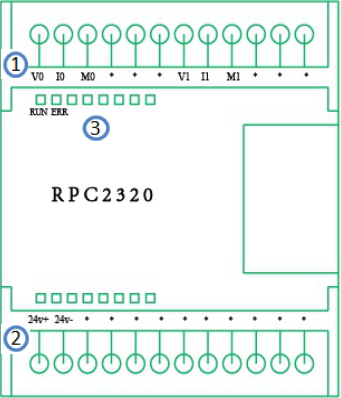

① 模塊端子：V0、I0、M0為第一組模擬量輸出端子，M0為公共端。輸出電壓信號時通過V0與M0連接，V0為電壓正極；輸出電流信號時通過I0與M0連接，I0為電流流出。另外一組與上述相同。 “*”表示此通道無實際物理連接；
② 模塊供電電源：24V+、24V-分別為24VDC電源的正、負接線端子；
③ 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或?qū)?yīng)通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。
注：RPC2000系列PLC端子均為可插拔。

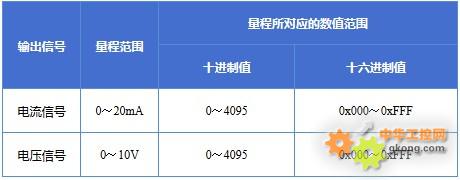

輸入信號A/D對應關系如下：
RPC2320模塊圖
