RPC2401提供PROFIBUS-DP從站擴展功能，通過使用本模塊RPC2000系列PLC可作為PROFIBUS-DP從站連接到PROFIBUS-DP網絡中。

•       產品性能

• 通訊口數量：1個
• 接口類型：   端子接線A+、B-
• 通訊協議：   PROFIBUS-DP （從站）
• 站地址：      1～125（由撥碼開關設定）
• 波特率：      9.6/19.2/45.45/93.75/187.5/500kb
•                    1/1.5/3/6/12Mbps，自適應
• 數據傳輸區大�。狠敵鰠^(qū)最大128字節
•                            輸入?yún)^(qū)最大128字節
• 每個段最多站點數：    32
• 每個網絡最多站點數：126
• 隔離耐壓：                 現場與系統500VDC

• 功耗說明

• 工作環境

• DP從站接線與地址設定

1.  PROFIBUS-DP通訊接線方式：RPC2401通過接線端子A+和B-與主站相連；

2.  DP從站地址設置：8位撥碼開關用來設置DP從站地址，每位撥碼的開關狀態指代不同的二進制數值

（ON表示1，OFF表示0），1~8位撥碼組成的8位二進制數對應的十進制數值就是RPC2401的DP從站地址，

 地址設置如圖2所示。

注：撥碼開關出廠默認設置均撥至“OFF”狀態，即全部為“0”。

                          圖2 開關狀態與站地址對應關系

• 主站GSD文件獲取途徑

    在安裝目錄\RunPower\RunPro\PCBASEDIO下。

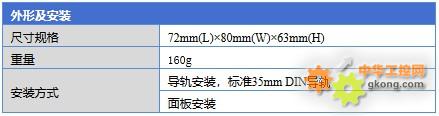

• 安裝尺寸

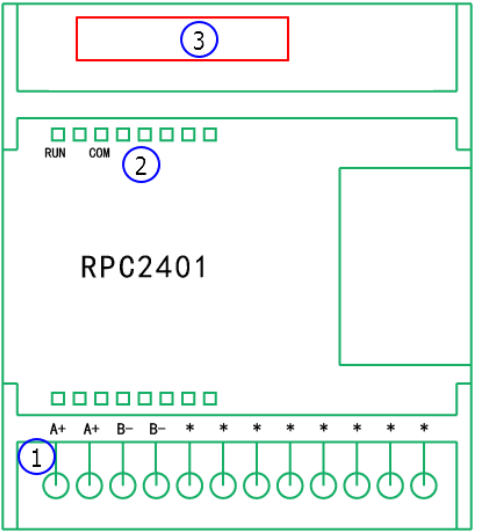

• 主要接口及端子定義

① 模塊端子：A+為DP從站通訊正進線和出線端，B-為DP從站通訊負進線和出線端，“*”表示此通道無實際物理連接；

② 指示燈：COM指示燈亮表示RPC2401與DP主站之間正在進行通訊數據交互，滅表示DP沒有通訊數據交互。RUN用于顯示模塊運行情況；

③ DP撥碼開關：8位撥碼開關用來設置DP從站地址。

注：RPC2000系列PLC端子均為可插拔。

                                            RPC2401模塊圖
