RPC2221集成16路晶體管輸出通道，數字量輸出信號的額定電壓為24VDC，采用光電隔離方式。

• 產品性能
• 通道數量：16路
• 輸出類型：晶體管
• 輸出信號：額定電壓24VDC
• 允許范圍： 20.4VDC～28.8VDC
• 單點最大輸出電流：    1A
• 最大漏電流：               1mA
• 公共端輸出電流總和： <4A
• 浪涌電流：<8A，100ms
• 通態觸點阻抗：<0.2Ω
• 短路保護：外部提供
• 輸出延時：<1ms
• 隔離方式：光電隔離
• 隔離耐壓：1000VDC

• 功耗說明

• 工作環境

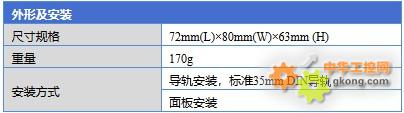

• 安裝尺寸

• 主要接口及端子定義

① 模塊端子：由電源驅動端1L-、1L+、2L-、2L+、3L-、3L+、4L-、4L+及輸出點Q構成，1L-、1L+為Q0.0~Q0.3的電源驅動端，2L-、2L+為Q0.4~Q0.7的電源驅動端，3L-、3L+為Q1.0~Q1.3的電源驅動端，4L-、4L+為Q1.4~Q1.7的電源驅動端；

② 指示燈：亮對應通道輸出信號為1，滅對應通道輸出信號為0。

注：RPC2000系列PLC端子均為可插拔。

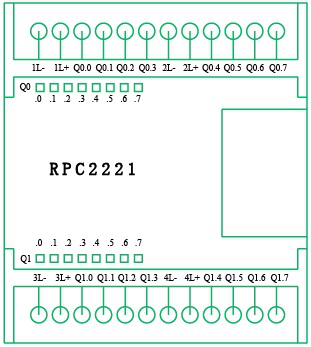

                      圖1  RPC2221模塊圖
