RPC2312集成4路熱電阻輸入通道，用于檢測Cu50、Pt100兩種熱電阻阻值信號。輸入精度為0.2%FS。
-
產品性能
- 通道數量：4路
- 輸入類型：Cu50、Pt100
- 信號范圍：Cu50（-50-150℃）
- Pt100 (-150-619.6℃)
- 輸入精度： 0.2%FS@25℃（電壓）（FS表示滿量程，@25℃表示在25℃）
- 溫度分辨率： 0.1℃
- 采樣刷新時間：20ms（全通道）
- 差模抑制比： 優于70dB@50HZ
- 溫度漂移： ±50ppm/℃
- 短路和斷線檢測：支持
① 模塊端子：接線方式可以是兩線制、三線制。以A通道為例，如果是兩線制請將A+、A-短接，RA和A+間跨接熱電阻。如果是三線制，熱電阻一端連到RA，另一端兩根線分別連到A+和A-，其余各組與上述相同；
② 指示燈：通道指示燈亮表示對應通道工作正常，滅表示模塊沒有通電或?qū)?yīng)通道工作異常，RUN、ERR分別用于顯示模塊運行、故障情況。
注：RPC2000系列PLC端子均為可插拔。
輸入信號A/D對應關系如下：

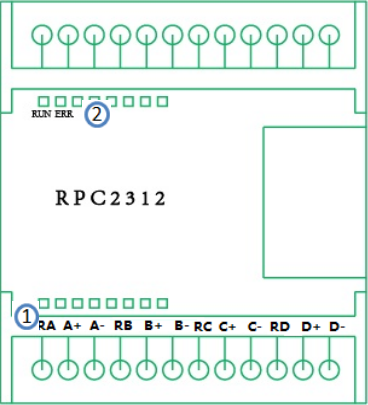

圖1 RPC2312模塊圖
