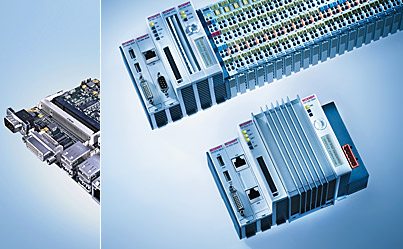

Beckhoff CX系列嵌入式PC將PC技術和I/O級模塊技術相結合,是一種可以安裝于C型導軌上的模塊化控制系統。該系列產品集工業PC和硬件PLC之精華,專為中等規模的控制任務設計。可根據所需功能對模塊控制系統進行配置,并把它安裝于控制柜或端子盒中。
CX 系統在價格和性能上涵蓋了Beckhoff 的所有控制技術。該產品系列是為那些需要有工業 PC
的特性和計算能力,但限于項目預算方面的原因又不打算購買全套工業 PC
機的客戶而設計的。配置該系統時,用戶只需訂購實際所需要的組件。例如,CX
能夠在“無頭”模式中運行,即無顯示器和鍵盤(此時不需要相關的接口)。
Scalable performance classes
CX系列產品涵括了幾種基本的CPU模塊,可根據所需功能和價格進行配置,以滿足各種應用需求:
 |
CX1030: |
帶
Intel® Pentium® M CPU, 1.8 GHz
處理器的 CX 高性能模塊 |
 |
CX1020: |
帶 Intel® Celeron® M ULV CPU, 1 GHz 處理器的CX 高性能模塊 |
 |
CX1010: |
帶Pentium® MMX-compatible CPU, 500 MHz 處理器的CX 基本模塊 |
 |
CX1000 |
帶Pentium® MMX-compatible CPU, 266 MHz 處理器的CX 基本模塊 |
 |
CX9010: |
帶Intel® IXP420 XScale® 技術和 533 MHz 處理器的以太網控制器 |
 |
CX9000: |
帶Intel® IXP420 XScale® 技術和 266 MHz 處理器的以太網控制器 |
除此以外,針對不同的總線接口和電源,CX系列產品還有多種模塊以供選擇。除了可以連接總線端子以外,CX1030、CX1020、CX1010、CX9000
和 CX9010 還可以連接EtherCAT端子模塊。
組件
CX 系列系統模塊通過標準的 PC104 總線 (16 位) 連接。整個系統由寬度為 19 毫米 (單體) 或 38 毫米 (雙體) 的單個組件組合而成。
CX1030, CX1020 和 CX1010 的基本單元包括 CPU 模塊和電源模塊。CX9000 和 CX9010 則將
CPU 和電源集成于一體。根據 CX
型號的不同,控制器可通過進一步擴展系統接口更新?蛇x件還包括連接 PROFIBUS、CANopen、DeviceNet、SERCOS 接口和Lightbus 現場總線的接口模塊,其中又分主站和從站接口。
軟件
與 TwinCAT 自動化軟件的結合使 CX 工業 PC 成為一個擁有 4 個用戶任務,可執行運動控制任務的強大 IEC61131-3 PLC。依據所需的循環時間,可以控制幾個伺服軸。即便是特殊功能,如飛鋸、電子齒輪等也可實現。 CX 從而成為可實現 PLC、運動控制和可視化任務的控制器。
運行在 Windows CE
下,借助于操作系統的實時能力,用高級語言編寫的用戶任務可與
TwinCAT 同時進行實時處理。
應用廣泛
由于 CX 是按照工業 PC 設計的,并具有工業 PC
控制器的特性,因此它可以被廣泛地應用。其現有的應用包括機械工程(自動化鋸床,自動裝配機,切紙機,旋鑿控制,包裝機,金屬板材加工,物流輸送設備),過程技術(水處理,能源,能耗監測),樓宇控制(室內設備控制,門禁控制)等等。
|
