目前，通常用電纜線將 I/O 信號傳送到分布式現場總線設備或控制器上進行集中控制。而從市場上采購到的來自不同廠家的現場總線設備一般具有固定的輸入/輸出配置和設計，因此往往需要安裝帶有類似功能的一整套設備。這種昂貴的信號采集方法一方面會增加材料、安裝、規劃和文件制作等方面的成本，并且在后期改造或系統擴展方面也會增加投入，而且還會增加庫存管理人員以及維修人員不必要的工作強度
靈活而穩定

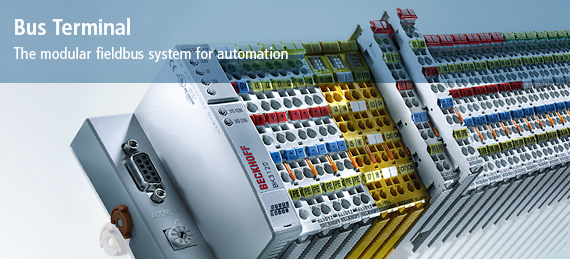

Beckhoff 總線端子是一種獨立于現場總線的開放式I/O系統，由電子端子排組成。電子端子排的核心是帶現場總線接口的總線耦合器。總線耦合器可用于以下總線系統：
- EtherCAT, 實時以太網現場總線；
- Lightbus, 用于快速通訊；
- PROFIBUS DP/FMS 符合 EN 50170 歐洲標準；
- Interbus, 于1987 年進入市場；
- CANopen, 用于執行器/傳感器領域的多主站總線；
- DeviceNet, 采用 CAN 技術的設備總線；
- ControlNet, 標準化現場總線；
- Modbus, 開放式現場總線；
- Fipio, WorldFIP 標準現場總線；
- CC-Link, 適用于亞洲市場的現場總線
- SERCOS interface, 來自驅動工程領域的總線；
- RS232/RS485, 最經濟的解決方案網絡；
- Ethernet TCP/IP, 網絡總線；
- Ethernet/IP, ODVA 的工業以太網解決方案；
- PROFINET, PROFINET，來自 PNO 的工業以太網解決方案;
- USB, 實驗室用快速接口。
采用主站端子，可以總線端子的形式實現現場總線功能。這對于在上位系統中集成了子系統的總線系統來說非常有益。這也就意味著子系統及上位總線系統僅需一個系統接口。主站端子可用于以下總線系統：
- AS-Interface, 用于下位控制級的傳感器/執行器總線；
- EIB, LON, DALI, 用于樓宇自動化的通訊標準；
自動化標準
T采用 Beckhoff 總線端子后，可把控制柜和安裝端子的端子盒設計得更加經濟。通過采用 4 線制端子系統，各種信號的傳感器和執行機構都可以直接連接，而無需其它連接系統�，F(xiàn)場設備無需像以往那樣在控制柜（或端子盒）與控制器之間作點對點的連接，這樣可大大減少控制器的設計成本，節約空間、材料、工程量和資金。
現場設備可以通過 Beckhoff 總線端子系統在產生信號的現場進行連接，因此對 Beckhoff 總線端子的安裝和布線就像標準端子排那樣簡易和緊湊�？偩�(xiàn)端子與控制器之間通過一個現場總線耦合器連接。
Beckhoff 總線端子已在全球許多領域得到了測試和驗證，從機械制造到樓宇控制。采用 Beckhoff 總線端子，可使設計、基建、布線、調試安裝以及對系統和設備的維護和維修變得更加經濟。
|
